    LTC5510

    1MHz~6GHz広帯域高直線性アクティブ・ミキサ

製品概要

機能と利点

  • 最大3.7GHzの広い出力周波数範囲
  • IIP3:1.95GHzのRF出力で+24.2dBm
  • 低いLOリーク:-42dBm
  • LOバッファ内蔵:低いLOドライブ・レベル
  • シングルエンドLOドライブ
  • 広い電源電圧範囲:3.15V~5.25V
  • 二重平衡アクティブ・ミキサ
  • シャットダウン機能

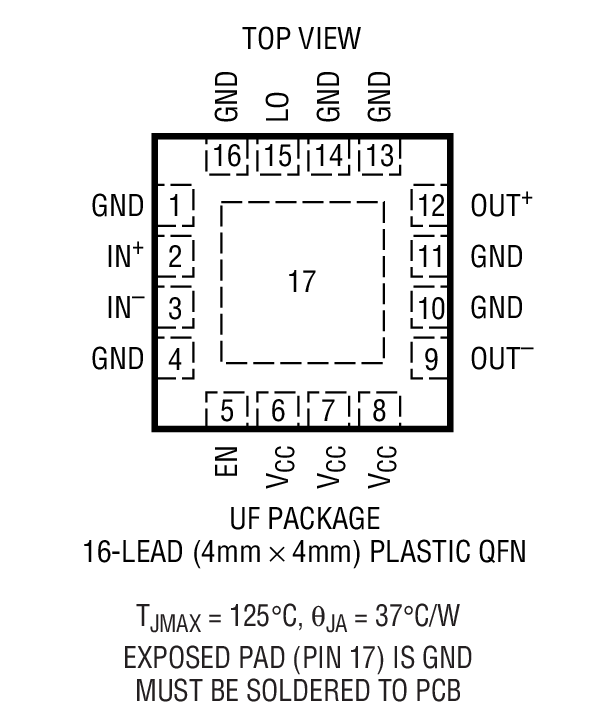

  • 16ピン(4mm×4mm)QFNパッケージ

製品概要

LT5521は、低歪みで低LOリークのアプリケーション向けに最適化された高直線性ミキサです。このデバイスはシングルエンド入力を装備した高速LOバッファと二重平衡アクティブ・ミキサを内蔵しています。わずか-5dBmのLO入力電力で優れた歪みおよびノイズ性能を達成すると同時に、外部ドライブ回路要件を低減できます。LOバッファは内部で50Ωにマッチングされているので、広帯域動作が可能です。

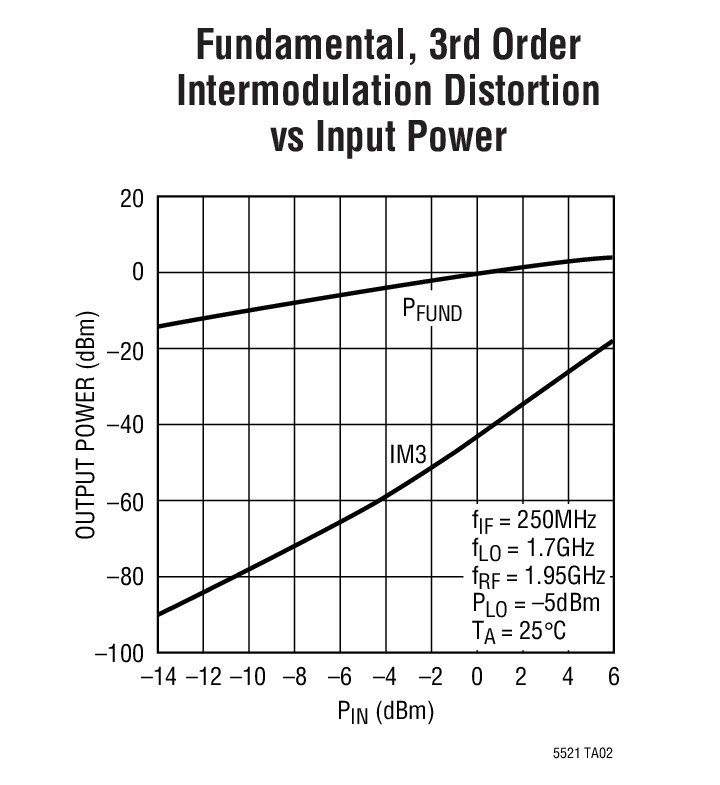

入力周波数が250MHz、LO周波数が1.7GHz、出力周波数が1.95GHzの場合、標準IIP3が+24.2dBm、変換利得が-0.5dB、ノイズ・フィギュアが12.5dBです。

LT5521はLO-RF絶縁が非常に高く、出力フィルタリングの必要性が大幅に低下するので、LO抑制要件を満たすことができます。

LT5521は、3.15V~5.25Vの電源電圧範囲で動作するように設計されています。


アプリケーション

  • 携帯電話、W-CDMA、PHSおよびUMTSインフラストラクチャ
  • ケーブル・ダウンリンク・インフラストラクチャ
  • 無線インフラストラクチャ
  • 固定無線アクセス機器
  • 高直線性ミキサ・アプリケーション

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

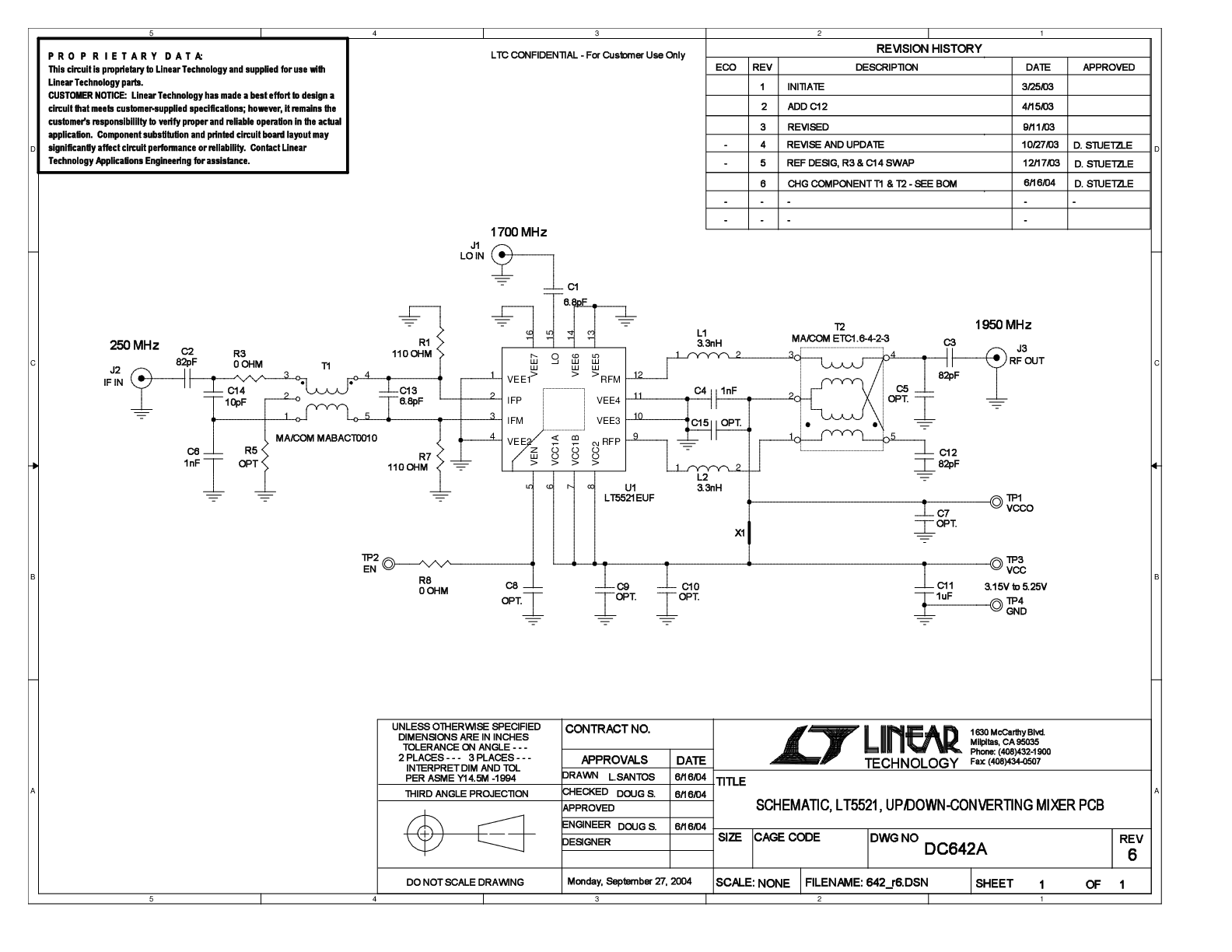

評価キット (1)

ツール

設計ツール

ADIsimRF

アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。
