    LTC5510

    1MHz~6GHz広帯域高直線性アクティブ・ミキサ

製品概要

機能と利点

  • 広いRF周波数範囲:0.7GHz~1.4GHz
  • 入力IP3:1GHzで17.1dBm(標準)
  • RF出力トランス内蔵
  • 50ΩにマッチングされたLOおよびRFポートを内蔵
  • シングルエンドLOおよびRF動作
  • LOバッファ内蔵:-5dBmのドライブ・レベル
  • 低いLO-RFリーク:-44dBm(標準)
  • ノイズ・フィギュア:13.6dB
  • 広いIF周波数範囲:1MHz~400MHz
  • オフ状態リーク電流を低く抑えるイネーブル機能
  • 単一5V電源

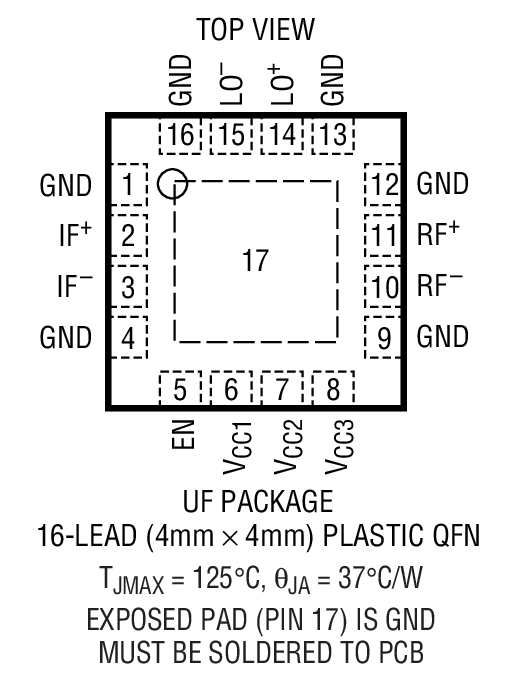

  • 小型16ピンQFNプラスチック・パッケージ

製品概要

LT5519は、無線およびケーブル・インフラストラクチャ伝送システムの高直線性要件を満たすように設計されたミキサです。内部で50Ωにマッチングされた高速LOアンプが二重平衡ミキサのコアをドライブするので、低消費電力のシングルエンドLOソースを使用可能です。RF出力トランスを内蔵しているので、RF出力にマッチング部品を外付けする必要がなく、システムコスト、部品数、ボードスペース、システムレベルの変動を低減することができます。IFポートは広範囲の周波数に容易にマッチングできるので、様々なアプリケーションに使用できます。

LT5519ミキサは、IF入力信号レベルが-10dBmの場合に1GHzで標準+17.1dBmの入力3次インターセプト・ポイントを達成します。入力1dB圧縮ポイントは標準+5.5dBmです。このデバイスに必要なものは単一5V電源だけです。


アプリケーション

  • 無線インフラストラクチャ
  • ケーブル・ダウンリンク・インフラストラクチャ
  • Point-to-PointならびにPoint-to-Multipointデータ通信
  • 高直線性周波数変換

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

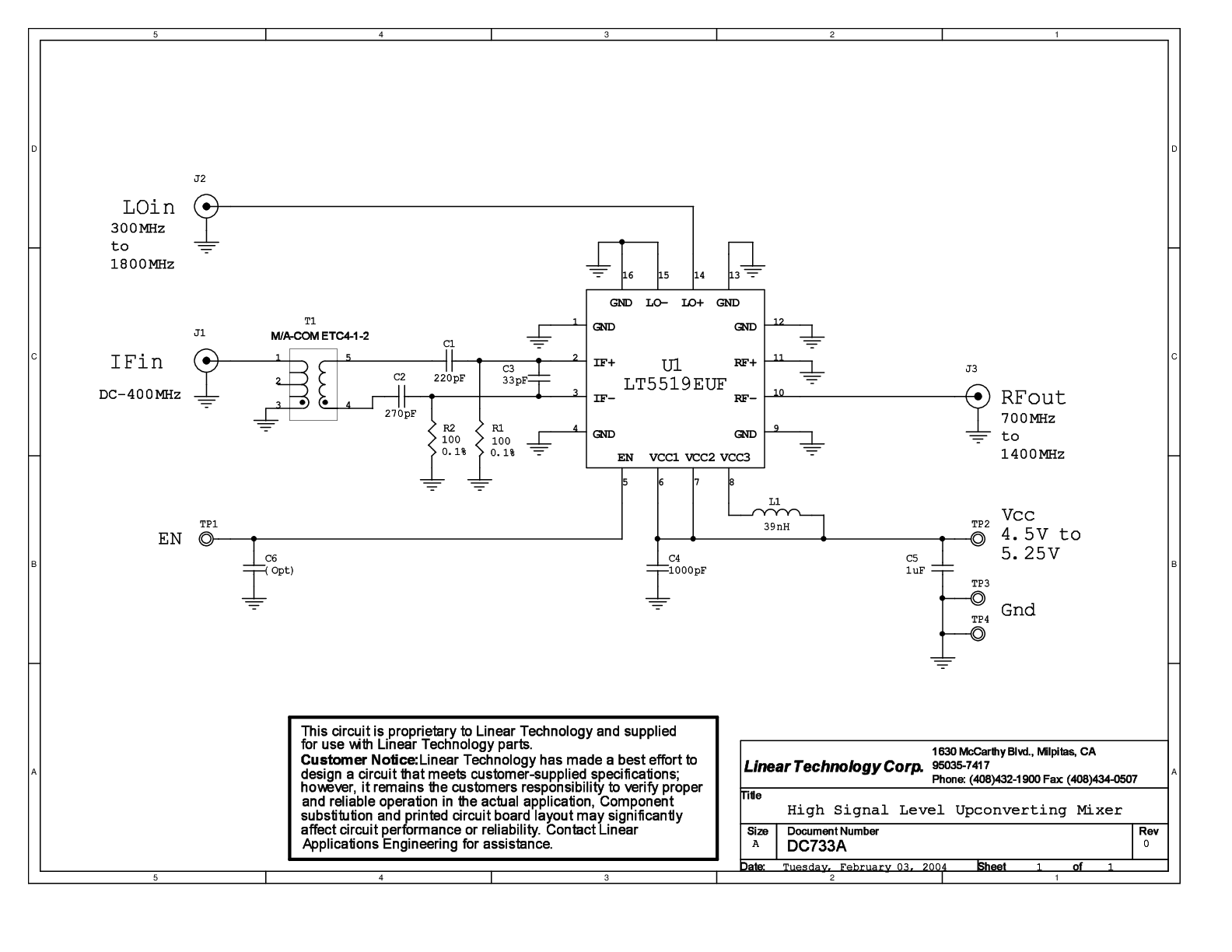

評価キット (1)

ツール

設計ツール

ADIsimRF

アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。
