LT5517: 40MHz～900MHz直交復調器 データシート (Rev. )8/9/2004PDF196K
類似製品
製品概要
機能と利点
- RF入力周波数範囲：40MHz～900MHz
- 高いIIP3：800MHzで21dBm
- 高いIIP2：800MHzで58dBm
- I/Q利得ミスマッチ：0.3dB（最大）
- I/Q位相ミスマッチ：0.7°
- ノイズ・フィギュア：800MHzで12.4dB
- 変換利得：800MHzで3.3dB
- ベースバンド帯域幅：130MHz
- 50Ωにマッチングされたシングルエンド2XLO入力
- シャットダウン･モード
- 露出パッド付き16ピンQFN（4mm×4mm）パッケージ
製品概要
LT5517は、広いダイナミックレンジが重視される高直線性レシーバ･アプリケーションに対して最適化された40MHz～900MHz直交復調器です。このデバイスは、最大130MHzの帯域幅でRFまたはIF信号がIおよびQベースバンド信号に直接変換される通信レシーバに適しています。LT5517は平衡型IおよびQミキサ、LOバッファ･アンプに加え、内蔵の2分割回路から派生する高精度広帯域直交ジェネレータを内蔵しています。
LT5517は、全周波数範囲で優れた直線性と低ノイズ特性を達成します。バランスの取れた2分割回路によって高精度の直交LOキャリアを生成し、IミキサとQミキサをドライブします。このため、IチャネルとQチャネルの出力は振幅のマッチングが良好で、位相が90°ずれています。また、LT5517は全周波数範囲にわたり2XLOポートで優れた50Ωインピーダンス・マッチングを提供します。
アプリケーション
- 無線インフラストラクチャ
- 高直線性直接変換I/Qレシーバ
- 高直線性I/Q復調器
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R409 Reliability Data3/23/2018PDF23 K
-

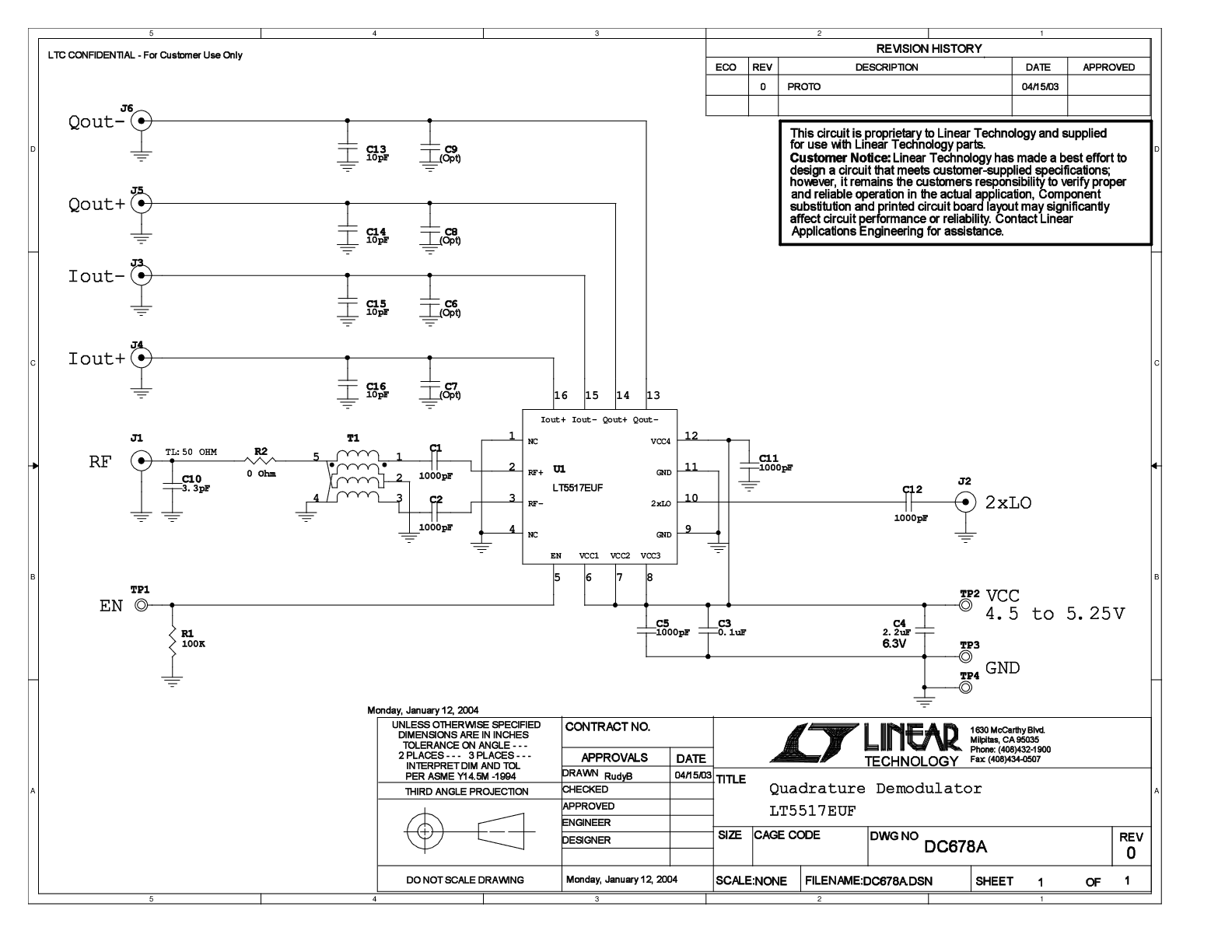

DC678A - Demo Manual9/24/2009PDF442K
ツールおよびシミュレーション
設計ツール
ADIsimRF
アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|

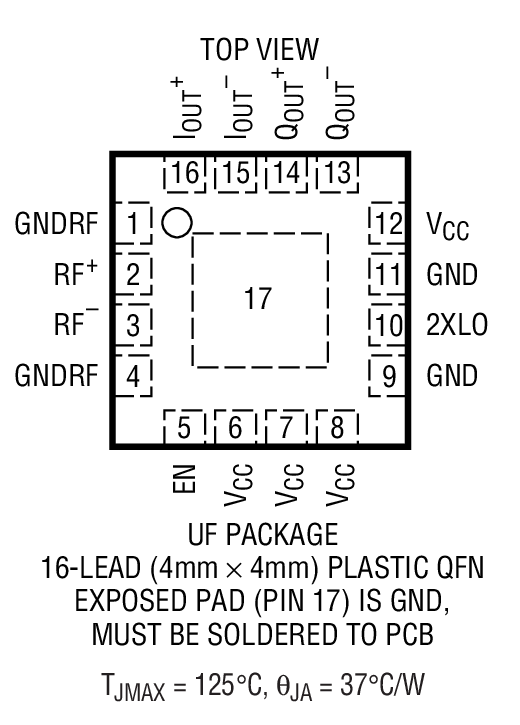

| LT5517EUF#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LT5517EUF#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| ウェハ・ファブリケーション・データ | R409 Reliability Data |
