製品概要

機能と利点

  •  3000MHzまでの広いRF出力周波数範囲
  •  広帯域なRFおよびIF動作
  •  入力IP3:標準+17dBm(950MHz時)
  •  +6dBmのIF入力で1dBのRF出力圧縮
  •  LOバッファ内蔵:ドライブ・レベル-10dBm
  •  シングルエンドまたは差動LO入力
  •  二重平衡ミキサ
  •  イネーブル機能
  •  4.0V~5.25Vの単一電源電圧範囲

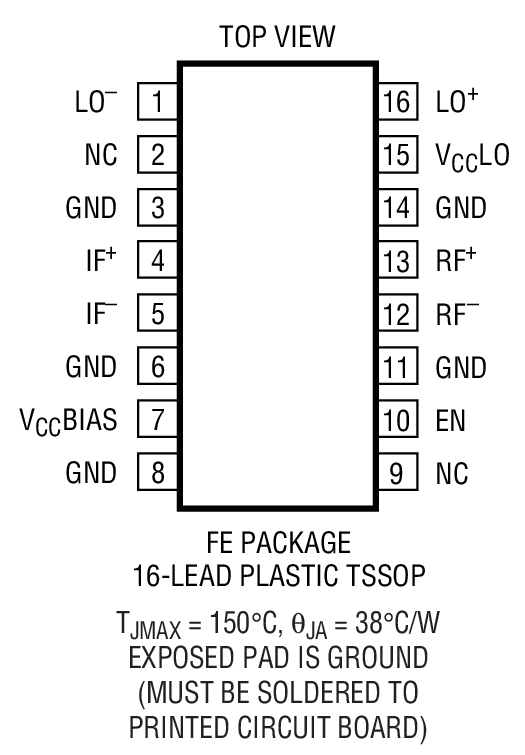

  •  露出パッド付き16ピンTSSOP パッケージ

製品概要

LT5511は、ケーブルTVインフラストラクチャ・ダウンストリーム・トランスミッタやワイヤレス・インフラストラクチャ・トランスミット・システムの高直線性要件を満たすように設計されたミキサです。このデバイスは二重平衡ミキサをドライブする差動LOバッファ・アンプを内蔵しています。LO、RFならびにIFポートは広範囲の周波数に容易にマッチングできるので、様々なアプリケーションに対応可能です。また、高性能のLOバッファにより、シングルエンド・ソースを使用できるので、LOバランが不要です。

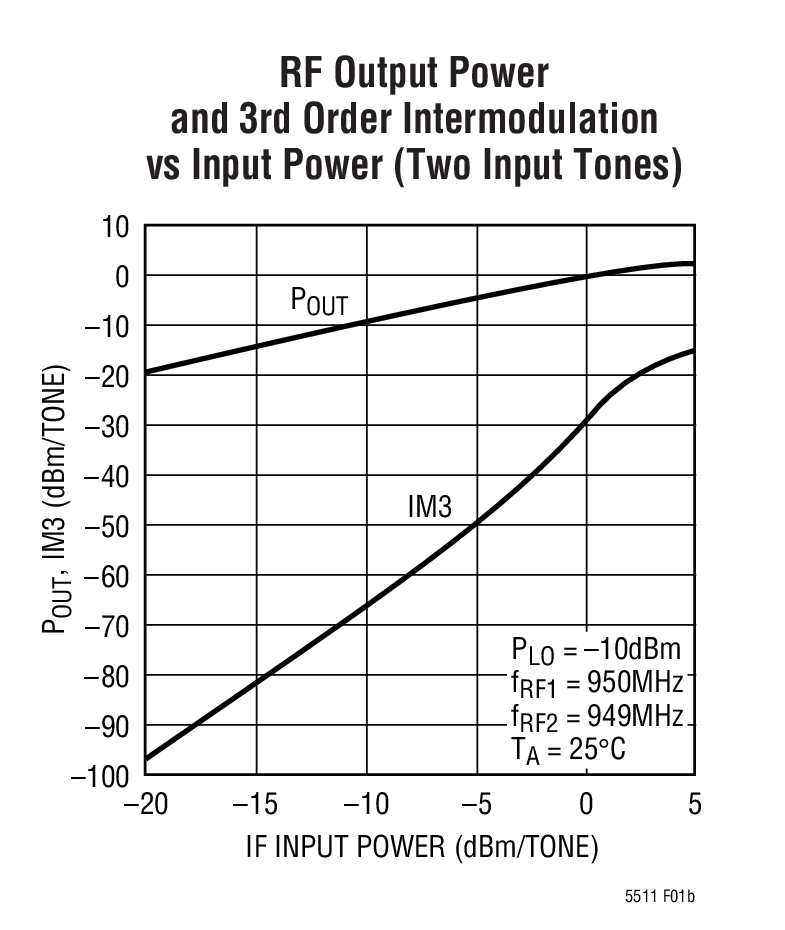

LT5511はIF入力信号レベルが-5dBmの場合に 950MHzで標準+17dBmの入力3次インターセプト・ポイントを、1900MHzで+15.5dBmのIIP3を達成します。入力1dB圧縮ポイントは、標準+6dBmです。


アプリケーション

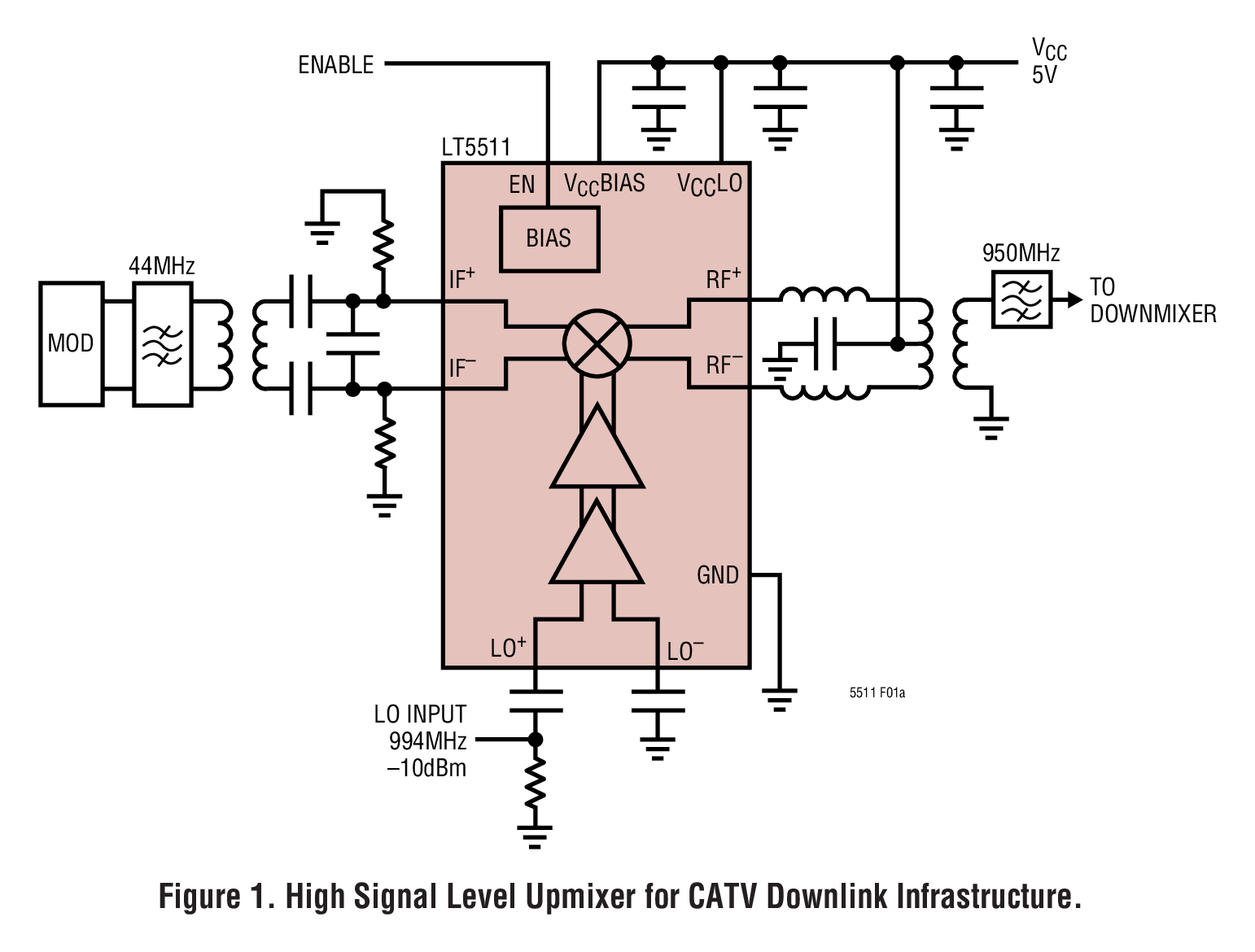

  • CATV Downlink Infrastructure
  • Wireless Infrastructure
  • High Linearity Mixer Applications

製品ライフサイクル icon-not-recommended 最終販売

このファミリーの全製品について製造中止が予定されています。製品の最終購入をご検討の場合は、弊社営業担当、あるいは販売代理店にお問い合わせください。また、「製造中止情報」 をご覧いただき、最終受注期限および最終引き受け納期をご確認ください。

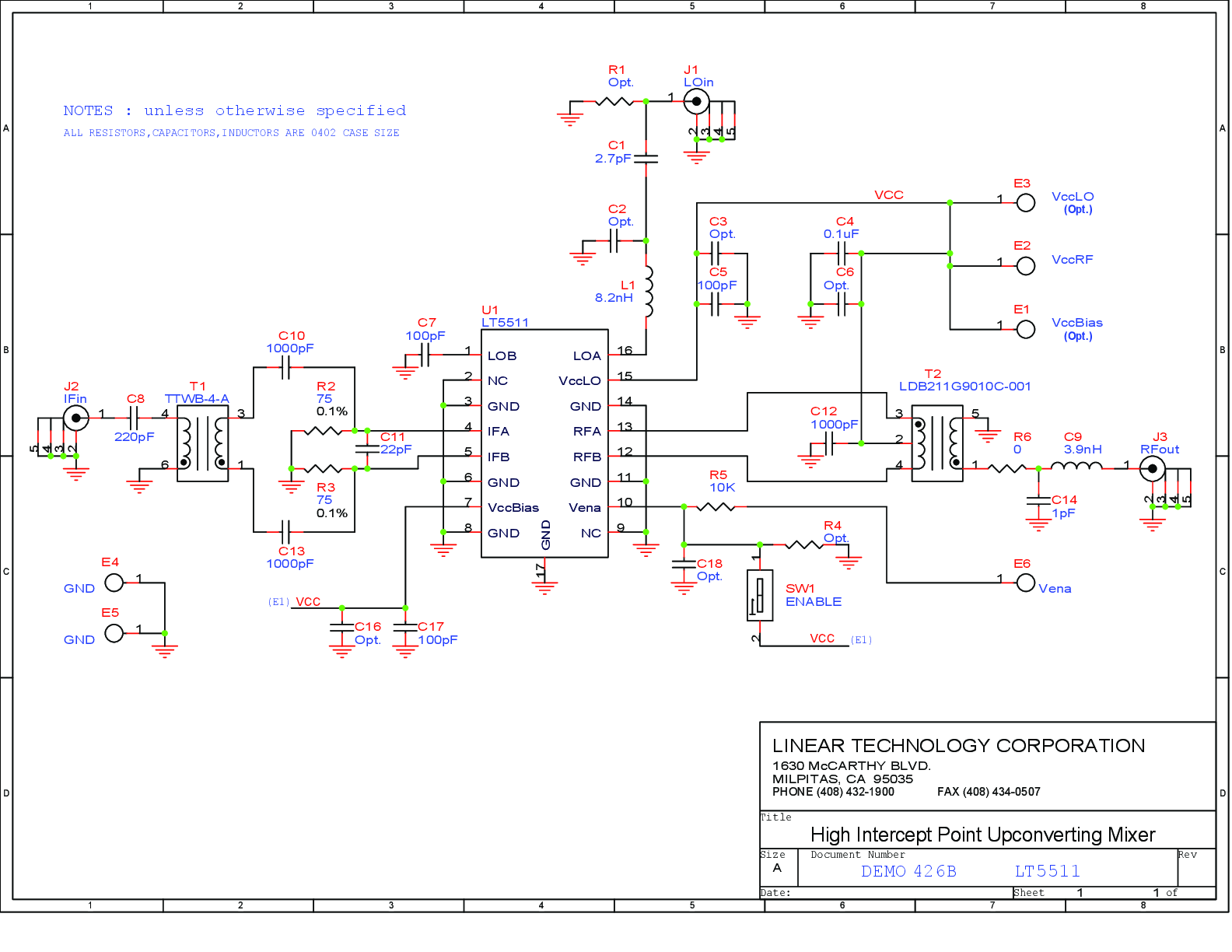

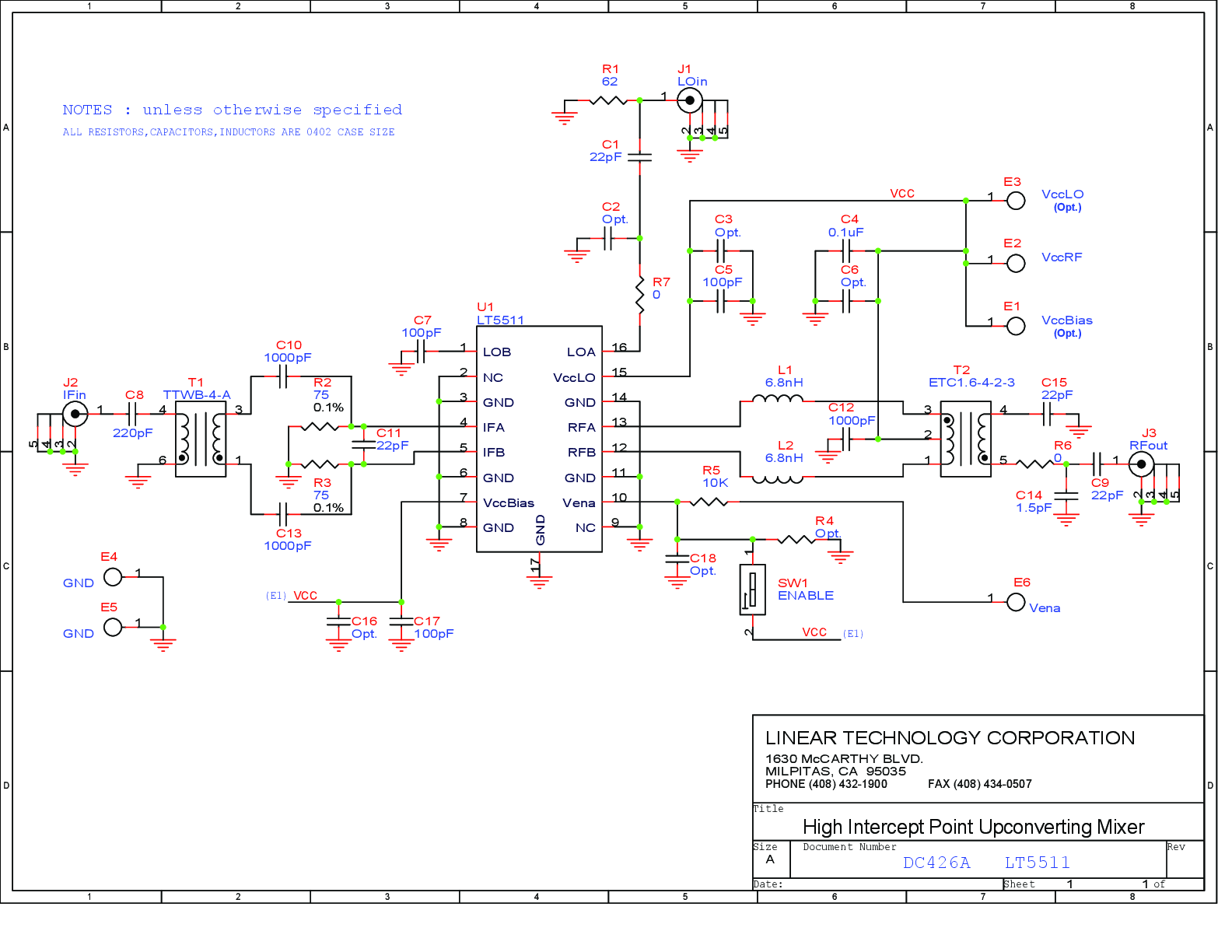

評価キット (2)
