LT5502
LT5502
Info: :
製造中
Info: :
製造中
製品の詳細
お探しの製品ではありませんか
データシートを表示
+1
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
製品モデル
2
1Ku当たりの価格
最低価格：$6.58
特長
- 1.8V～5.25Vの単一電源
- IF周波数範囲：70MHz～400MHz
- IFリミッタ利得：84dB

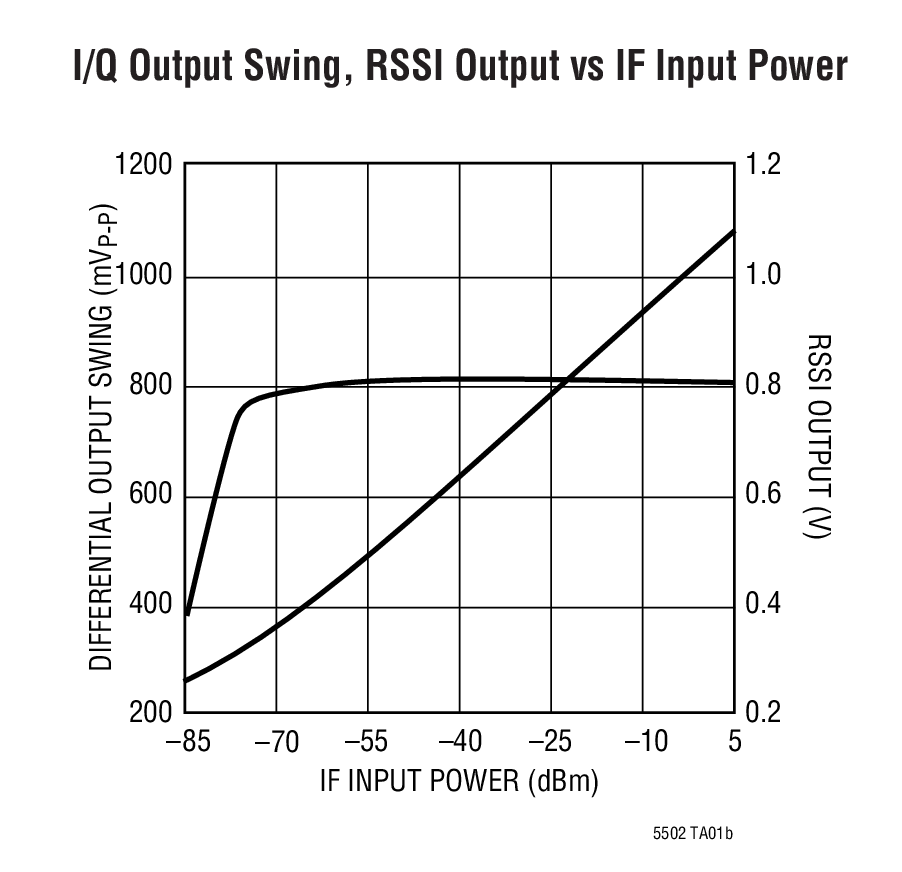

- RSSIリニア範囲：90dB
- 7.7MHzローパス出力フィルタ
- ベースバンドI/Q振幅不均衡： < 0.7dB
- ノイズ・フィギュア：4dB
- 低消費電流：25mA
- スタンバイ時に出力をバイアス
- シャットダウン電流：1μA
- 24ピン細型SSOPパッケージ
製品概要
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LT5502は70MHz～400MHzモノリシック集積化直交IF復調器です。このデバイスは、IFリミッタ、直交ダウン・ミキサ、内蔵ローパス・フィルタ、2分周LOバッファで構成されています。LT5502は1.8V～5.25Vの単一電源電圧でIおよびQベースバンド信号の復調を行うためのすべての構成ブロックを備えています。IFリミッタは小信号利得が84dBで、90dBを超えるリニア範囲をもつRSSI（receive signal strength indicator）を搭載しています。入力換算のノイズ・スペクトル密度は1.45nV/√Hzで、入力が50Ωソースで終端されている場合に4dBのノイズ・フィギュアに相当します。ローパス出力フィルタは、復調されたI/Qベースバンド信号のアンチエリアシングおよびパルス成形フィルタとして機能します。これらのフィルタの3dBカットオフ周波数はおよそ7.7MHzです。ミキサに直交ローカル発振器（LO)信号を供給するためには、VCO周波数が所要の動作周波数の2倍であることが必要です。I/Q出力がベースバンド・チップにAC結合されると、スタンバイ・モード時に消費電流が低減され、受信モードへの高速過渡応答を実現します。
アプリケーション
- IEEE 802.11
- 高速ワイヤレスLAN
- ワイヤレス・ローカル・ループ
データシートを表示
+1
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
製品モデル
2
1Ku当たりの価格
最低価格：$6.58
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT5502
資料
5
Filters
1つが該当
すべて
-
すべて
-
データシート
-
ユーザ・ガイド
-
信頼性データ
-
技術記事
すべて
-
すべて
-
English
-
日本語
データシート
2
ユーザ・ガイド
1
更新 09/24/2009
English
DC333A - Demo Manual
159.00K
信頼性データ
1
更新 03/23/2018
English
R409 Reliability Data
23.57 K
技術記事
1
HTML
更新 12/01/2002
English
この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
設計リソース 2
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LT5502EGN#PBF |

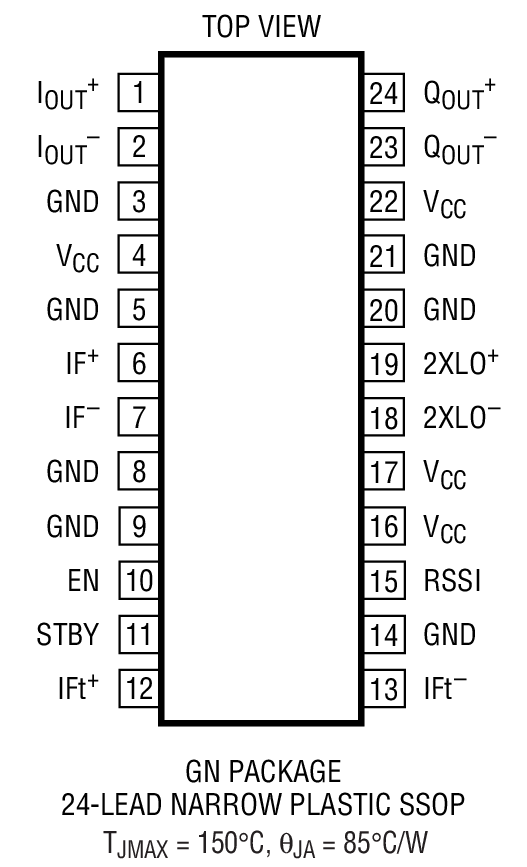

24-Lead SSOP (Narrow 0.15 Inch)
|
|
|
| LT5502EGN#TRPBF |
24-Lead SSOP (Narrow 0.15 Inch)
|
|
- LT5502EGN#PBF
- ピン／パッケージ図
-
24-Lead SSOP (Narrow 0.15 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT5502EGN#TRPBF
- ピン／パッケージ図
-
24-Lead SSOP (Narrow 0.15 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
PCN/PDN情報
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
8 10, 2022
- 22_0177
Laser Top Mark Conversion for QSOP20_24_28 Assembled in ADPG [PNG] and UTL
LT5502EGN#PBF
製造中
LT5502EGN#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
8 10, 2022
- 22_0177
Laser Top Mark Conversion for QSOP20_24_28 Assembled in ADPG [PNG] and UTL
LT5502EGN#PBF
製造中
LT5502EGN#TRPBF
製造中
評価用キット 2

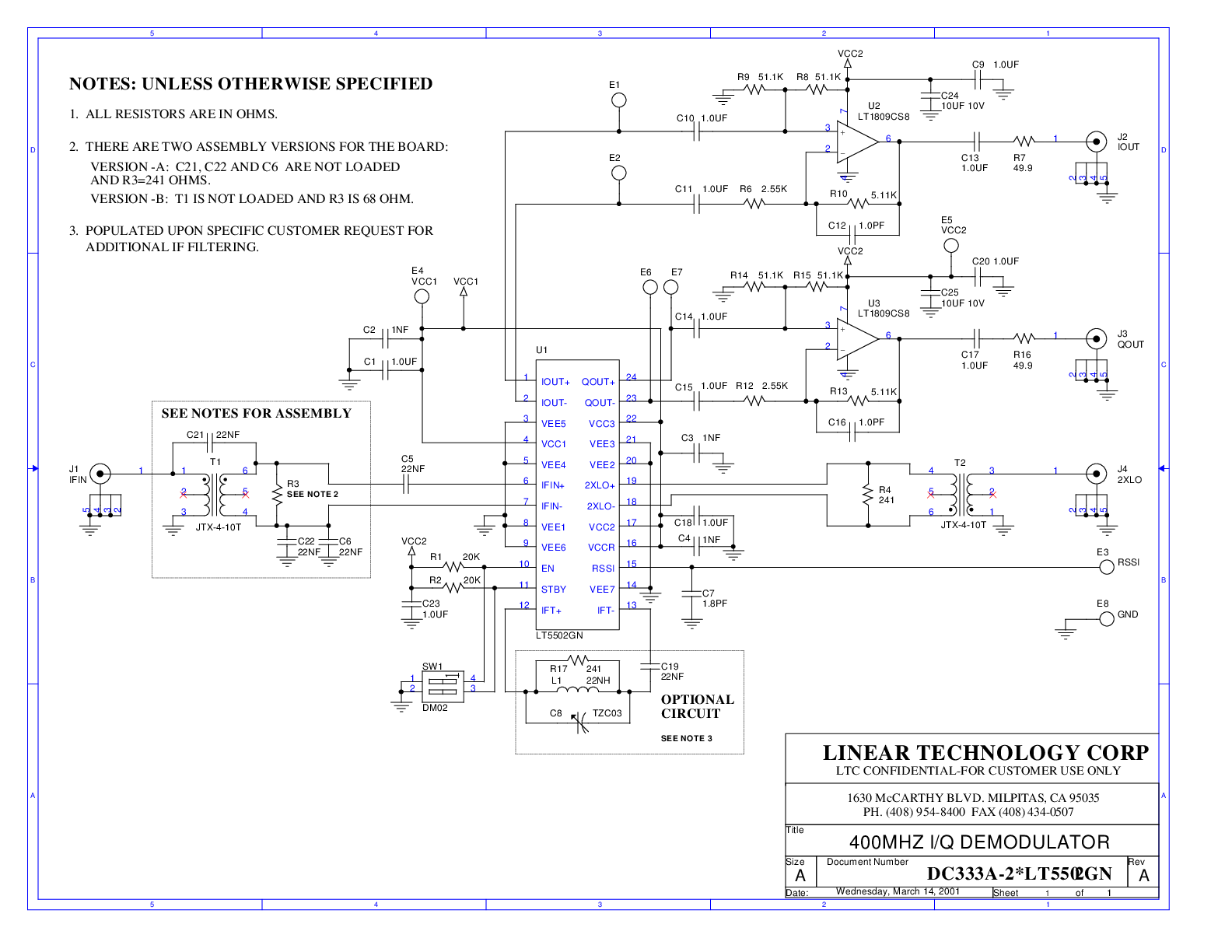

DC333A-B
LT5502EGN Demo Board | 400MHz IF Receiver with Limiting Amplifier and I/Q Demodulator with RSSI
LT5502EGN Demo Board | 400MHz IF Receiver with Limiting Amplifier and I/Q Demodulator with RSSI
製品の詳細
DC333A-B: Demo Board for the LT5502 400MHz Quadrature IF Demodulator with RSSI.
資料
DC333A-A
LT5502EGN Demo Board | 400MHz IF Receiver with Limiting Amplifier and I/Q Demodulator
製品の詳細
DC333A-A: Demo Board for the LT5502 400MHz Quadrature IF Demodulator with RSSI.
資料
ツールおよびシミュレーション 1
ADIsimRF
