LT4254

製造中

オープン回路検出機能付き、正の高電圧ホットスワップ・コントローラ

データシート 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 電源の入ったバックプレーンでボードを安全に挿抜可能
  • 10.8V～36Vの電源電圧を制御
  • フォールドバック電流制限
  • オープン回路と過電流フォールトを検出
  • 外付けNチャネルMOSFETをドライブ
  • 過電流フォールド後に自動リトライまたはラッチオフ
  • 電源電圧上昇速度をプログラム可能
  • 低電圧および過電圧保護
  • オープンMOSFETを検出

LT4254は、電源の入ったバックプレーンに対し、ボードの安全な挿入/引抜きを可能にする高電圧ホットスワップコントローラです。内蔵のドライバは、ハイサイドNチャネルMOSFETゲートを制御し、10.8V～36Vの電源電圧を供給します。このデバイスは、負荷電流が異常に低くなったことを知らせるオープン回路検出（OPEN）出力を装備しています。

LT4254は調整可能なアナログ･フォールドバック電流制限機能を搭載しています。プログラム可能な期間を過ぎても電源が電流制限状態にあると、NチャネルMOSFETがシャットオフし、PWRGD出力が“L”になり、LT4254はタイムアウト遅延後に自動的に再起動するか、UVピンが“L”になるまでラッチオフします。LT4254が過電流フォールト後に自動的に再起動するか、あるいはUVピンが“L”になるまでラッチオフするかは、RETRYピンで設定されます。

PWRGD出力は出力電圧がプログラムされたレベルを上回ったことを知らせます。VCCからの外付け抵抗ストリングにより、プログラム可能な低電圧および過電圧保護を提供します。

LT4254は16ピンSSOPパッケージで供給されます。


アプリケーション

  •   活線挿入
  •   電子回路ブレーカ/電源バス
  •   産業用ハイサイド･スイッチ/回路ブレーカ
  •   24V産業用/警報システム
  •   12Vおよび24V配電システム
LT4254
オープン回路検出機能付き、正の高電圧ホットスワップ・コントローラ
24V, 2A Hot Swap Controller LT4254 Start-Up Behavior Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

信頼性データ 1

ユーザ・ガイド 1

技術記事 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

評価用キット

eval board
schematic 1
DC684A

LT4256-3 Positive Voltage Hot Swap Controller

今すぐ購入 詳細を表示

製品詳細

DC684A Demo Board for:
LT4256-3 Positive High Voltage Hot Swap Controller with Open-Circuit Detect
LT4254 -Positive High Voltage Hot Swap Controller with Open-Circuit Detect



DC684A
LT4256-3 Positive Voltage Hot Swap Controller

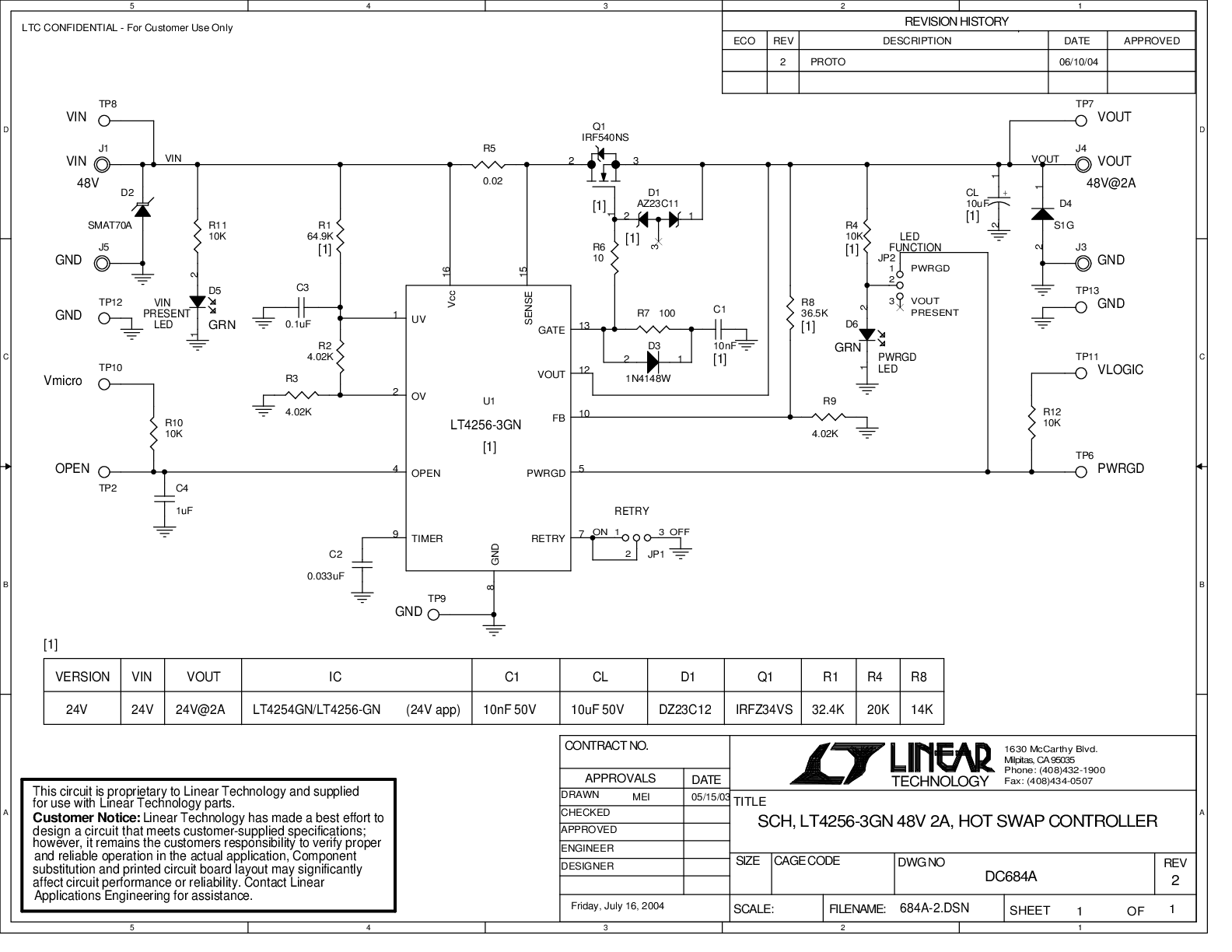

DC684A - Schematic
