特長

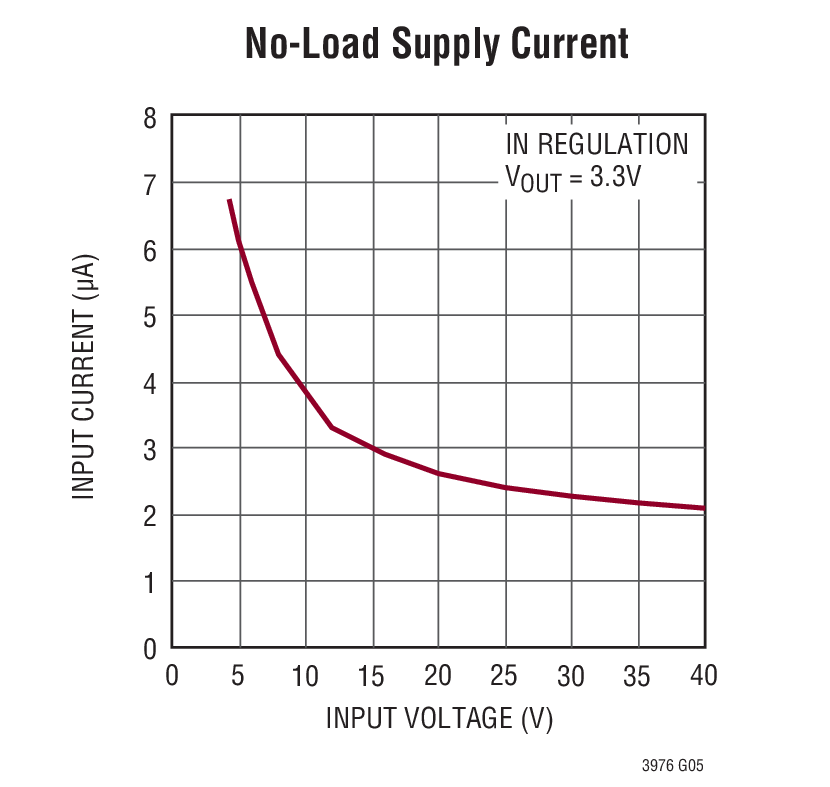

- 超低静止電流:
- IQ = 3.3μA(12V入力/3.3V出力時)
- 低リップルのBurst Mode®動作
- 出力リップル:< 15mVP-P
- 広い入力電圧範囲:4.3V ~40Vで動作
- 最大出力電流:5A
- 優れた起動性能およびドロップアウト性能
- 調整可能なスイッチング周波数:200kHz ~2MHz
- 250kHz ~2MHzの範囲で同期可能
- 高精度のプログラム可能な低電圧ロックアウト
- 低いシャットダウン電流:IQ = 700nA
- パワーグッド・フラグ
- ソフトスタート機能
- サーマル・シャットダウン保護
- SSピンで変更可能な電流制限フォールドバック
- 飽和スイッチ設計:75mΩのオン抵抗
- 熱特性が改善された小型16ピンMSOPパッケージ および3mm×5mmの24ピンQFNパッケージ
LT3976は、40Vまでの広い入力電圧範囲で使用できる可変周波数モノリシック降圧スイッチング・レギュレータです。低静止電流の設計により、無負荷での安定化動作時に消費する電源電流はわずか3.3μAに過ぎません。低リップルのBurst Mode動作により、標準的なアプリケーションでは出力リップルを15mV未満に保ちつつ、低出力電流時には高い効率を維持します。LT3976は最大5Aの負荷電流を供給可能であり、短絡時の電力損失を制限するための電流制限フォールドバックを備えています。自動車のコールド・クランク時など、入力電圧が設定出力電圧より低くなると、低いドロップアウト電圧(500mV)が維持されます。
高速トランジェント応答と優れたループ安定性を確保するため、内部で補償された電流モード方式が使用されています。高効率の75mΩスイッチに加えて、昇圧ショットキ・ダイオードを内蔵しています。高精度の1.02Vしきい値を持つイネーブル・ピンは、マイクロコントローラから直接駆動することも、プログラム可能な低電圧ロックアウトとして使用することもできます。SSピンにコンデンサを接続すると、突入電流を制御することができます(ソフトスタート)。出力電圧が設定出力電圧の91.6%に達すると、パワーグッド・フラグによって信号が出力されます。LT3976は、小型の16ピンMSOPパッケージと、3mm×5mmの24ピンQFNパッケージで供給され、どちらも熱抵抗を低く抑えるための露出パッドを備えています。
アプリケーション
- 自動車用バッテリのレギュレーション
- 携帯型製品
- 産業用電源
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT3976
資料
Filters
1つが該当
データシート
2
ユーザ・ガイド
1
211.00K
信頼性データ
1
20.92 K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
サードパーティ・ソリューション 1
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|

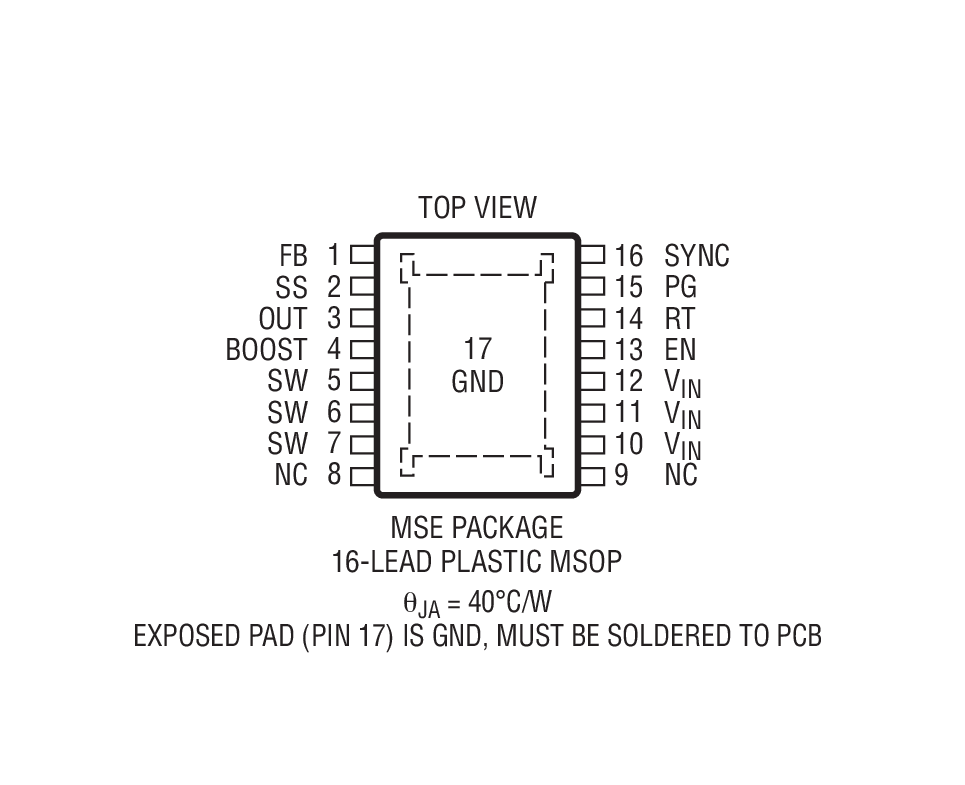

LT3976EMSE#PBF | 16-Lead MSOP w/ EP |
|
|
LT3976EMSE#TRPBF | 16-Lead MSOP w/ EP |
|
|

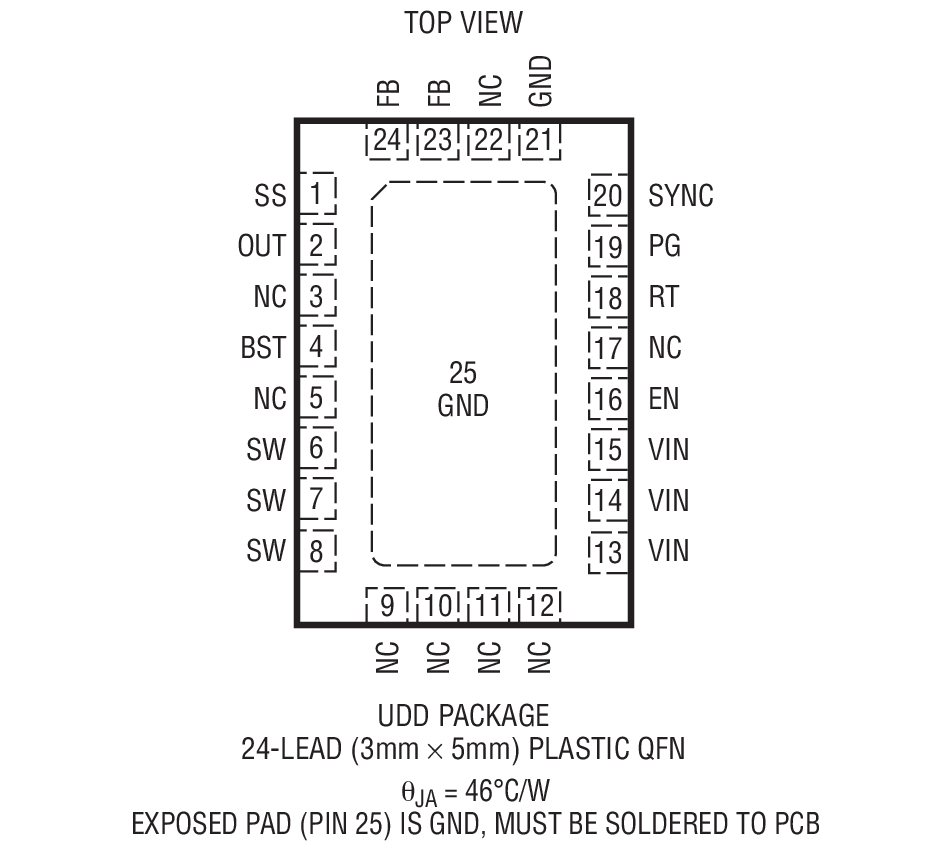

LT3976EUDD#PBF | 24-Lead QFN (3mm x 5mm x 0.75mm w/ EP) |
|
|
LT3976EUDD#TRPBF | 24-Lead QFN (3mm x 5mm x 0.75mm w/ EP) |
|
|
LT3976HMSE#PBF | 16-Lead MSOP w/ EP |
|
|
LT3976HMSE#TRPBF | 16-Lead MSOP w/ EP |
|
|
LT3976IMSE#PBF | 16-Lead MSOP w/ EP |
|
|
LT3976IMSE#TRPBF | 16-Lead MSOP w/ EP |
|
|
LT3976IUDD#PBF | 24-Lead QFN (3mm x 5mm x 0.75mm w/ EP) |
|
|
LT3976IUDD#TRPBF | 24-Lead QFN (3mm x 5mm x 0.75mm w/ EP) |
|
- LT3976EMSE#PBF
- ピン/パッケージ図
- 16-Lead MSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3976EMSE#TRPBF
- ピン/パッケージ図
- 16-Lead MSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3976EUDD#PBF
- ピン/パッケージ図
- 24-Lead QFN (3mm x 5mm x 0.75mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3976EUDD#TRPBF
- ピン/パッケージ図
- 24-Lead QFN (3mm x 5mm x 0.75mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3976HMSE#PBF
- ピン/パッケージ図
- 16-Lead MSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3976HMSE#TRPBF
- ピン/パッケージ図
- 16-Lead MSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3976IMSE#PBF
- ピン/パッケージ図
- 16-Lead MSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3976IMSE#TRPBF
- ピン/パッケージ図
- 16-Lead MSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3976IUDD#PBF
- ピン/パッケージ図
- 24-Lead QFN (3mm x 5mm x 0.75mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3976IUDD#TRPBF
- ピン/パッケージ図
- 24-Lead QFN (3mm x 5mm x 0.75mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
10 11, 2022
- 22_0244
Epoxy Change from Henkel 8290 to 8290A for MSOP Package
LT3976EMSE#PBF
製造中
LT3976EMSE#TRPBF
製造中
LT3976HMSE#PBF
製造中
LT3976HMSE#TRPBF
製造中
LT3976IMSE#PBF
製造中
LT3976IMSE#TRPBF
製造中
2 4, 2020
- 20_0132
Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC
LT3976EMSE#PBF
製造中
LT3976EMSE#TRPBF
製造中
LT3976HMSE#PBF
製造中
LT3976HMSE#TRPBF
製造中
LT3976IMSE#PBF
製造中
LT3976IMSE#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
10 11, 2022
- 22_0244
Epoxy Change from Henkel 8290 to 8290A for MSOP Package
LT3976EMSE#PBF
製造中
LT3976EMSE#TRPBF
製造中
LT3976HMSE#PBF
製造中
LT3976HMSE#TRPBF
製造中
LT3976IMSE#PBF
製造中
LT3976IMSE#TRPBF
製造中
2 4, 2020
- 20_0132
Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC
LT3976EMSE#PBF
製造中
LT3976EMSE#TRPBF
製造中
LT3976HMSE#PBF
製造中
LT3976HMSE#TRPBF
製造中
LT3976IMSE#PBF
製造中
LT3976IMSE#TRPBF
製造中
ソフトウェアおよび製品のエコシステム
製品モデル | 製品ライフサイクル | 詳細 | ||
---|---|---|---|---|
サージ・ストッパ、過電圧および過電流保護1 |
||||
新規設計に推奨 |
電流制限付き高電圧サージ・ストッパー |
|||
シリコン発振器1 |
||||
|
スペクトル拡散変調付き抵抗設定SOT-23発振器 |
評価用キット 1

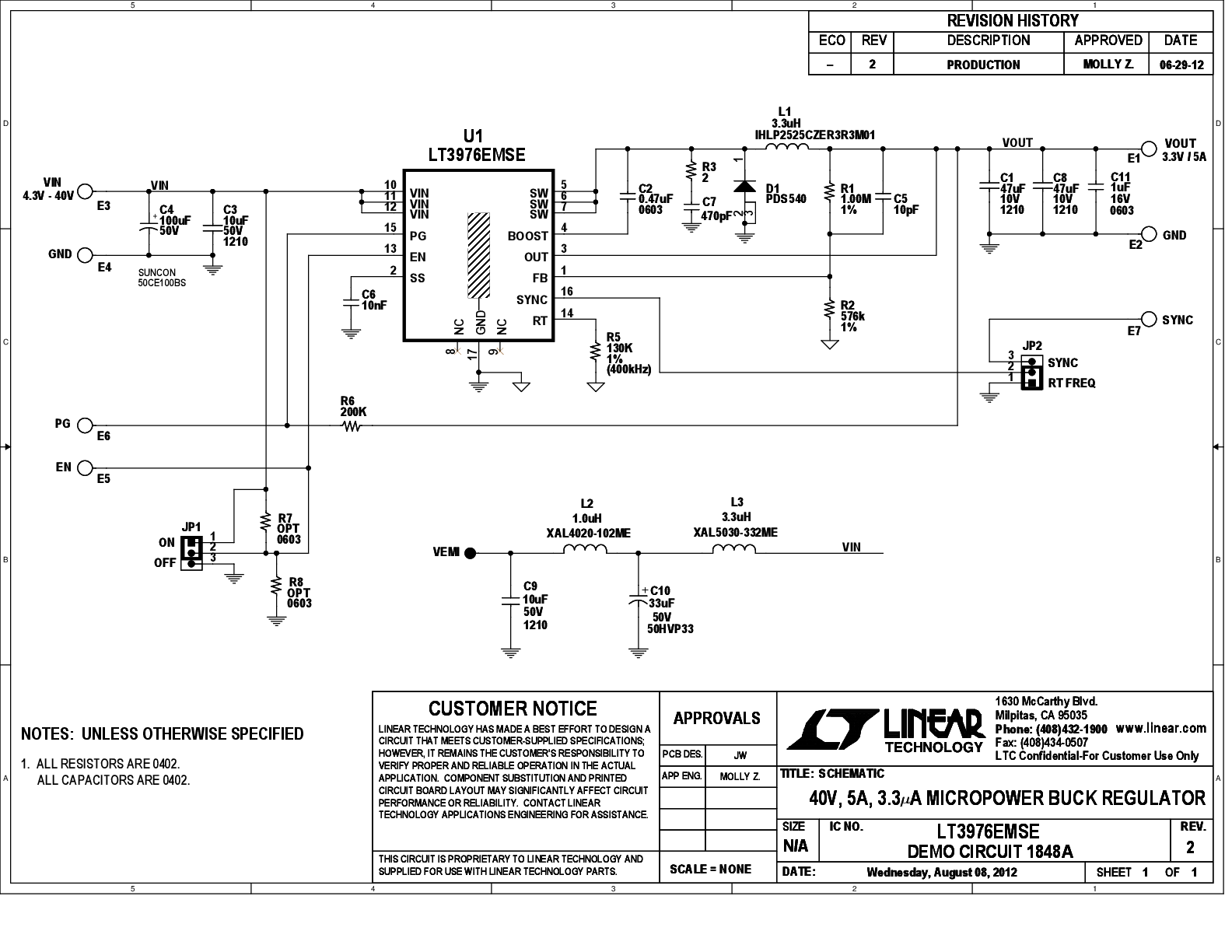

DC1848A
LT3976 Demo Board I Buck with 3.3µA Iq, 4.3V ≤ VIN ≤ 40V, VOUT = 3.3V @ 5A
製品の詳細
Demonstration circuit 1848A is a monolithic step-down DC/DC switching regulator featuring the LT3976. The LT3976 is a compact, high efficiency, high speed monolithic stepdown switching regulator that consumes only 3.3μA of quiescent current. The demo circuit is designed for 3.3V, 5A output from a 4.3V to 40V input. The switching frequency can be programmed either via oscillator resistor or external clock up to 2MHz. To synchronize to an external clock, move JP2 to SYNC and apply the external clock to the SYNC turret.
