LT3957: 5A、40Vスイッチ内蔵の、昇圧、フライバック、SEPICおよび反転コンバータ データシート (Rev. )8/18/2010PDF3M
類似製品
製品概要
機能と利点
- 広い入力電圧範囲： 3V～40V
- 1本の帰還ピンを使用して正または負の出力電圧を設定
- 5A/40Vパワースイッチを内蔵
- 電流モード制御により、優れた過渡応答を実現
- 1本の外付け抵抗で設定可能な動作周波数： 100kHz～1MHz
- 外部クロックに同期可能
- 低シャットダウン電流： < 1μA
- 5.2V低損失電圧レギュレータを内蔵
- ヒステリシスを備えたプログラム可能な入力低電圧ロックアウト
- プログラム可能なソフトスタート
- 熱特性が改善されたQFN (5mm × 6mm) パッケージ
製品概要
LT3957は、正または負の出力電圧を生成できる入力範囲の広い電流モードDC/DCコンバータで、昇圧、フライバック、SEPICまたは反転コンバータのいずれにも構成できます。このデバイスは、内部の5.2V安定化電源でドライブされる 40V/5A定格のローサイドNチャネル・パワーMOSFETを内蔵しています。固定周波数電流モード・アーキテクチャにより、広範囲の電源電圧と出力電圧にわたり安定して動作します。
LT3957の動作周波数は、外付け抵抗を使用して100kHz～1MHzの範囲で設定可能で、 SYNCピンを使用して外部クロックに同期することも可能です。動作電源電圧は最小3Vで、シャットダウン時の消費電流は1μAを下回るので、バッテリ駆動システムに最適です。
LT3957はソフトスタート機能と周波数フォールドバック機能を搭載しており、起動時にインダクタ電流を制限します。
| Features | |
| LT3957 | - |
| LT3957A | Improved Load Transient Performance |
アプリケーション
- 車載機器
- テレコム機器
- 産業用機器
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R530 Reliability Data3/26/2018PDF20 K
-

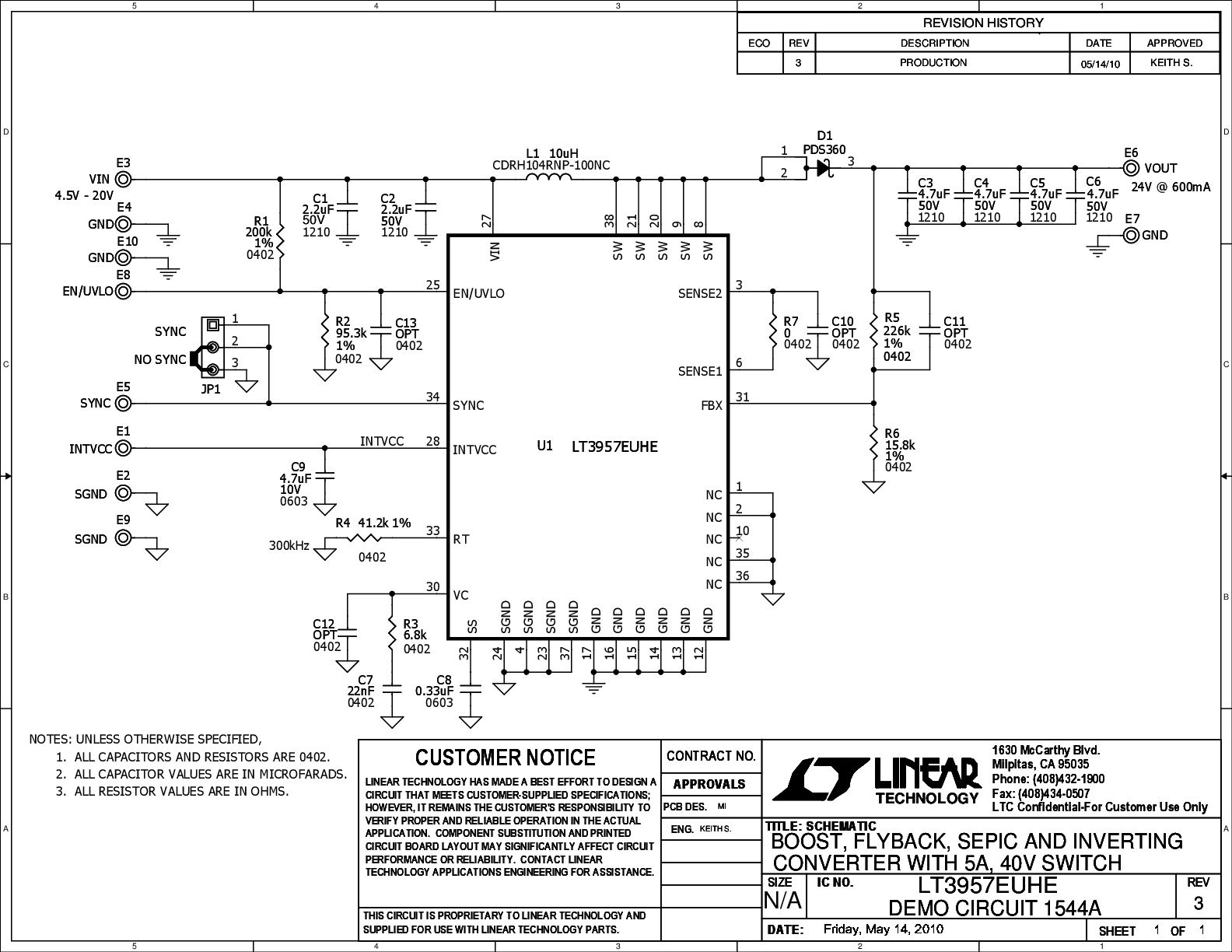

DC1544A - Demo Manual8/25/2010PDF141K
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LT3957
LT3957A
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LT3957EUHE#PBF | 材料宣誓書（MD） | 信頼性データ | 36-Lead QFN (5mm x 6mm x 0.75mm w/ EP) | |
| LT3957EUHE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 36-Lead QFN (5mm x 6mm x 0.75mm w/ EP) | |
| LT3957IUHE#PBF | 材料宣誓書（MD） | 信頼性データ | 36-Lead QFN (5mm x 6mm x 0.75mm w/ EP) | |
| LT3957IUHE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 36-Lead QFN (5mm x 6mm x 0.75mm w/ EP) | |
| ウェハ・ファブリケーション・データ | R530 Reliability Data |
