LT3840

電流制限が高精度で入力電圧範囲の広い同期整流式レギュレータ・コントローラ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 12
1Ku当たりの価格 最低価格:$4.37
特長
  • 広い入力電圧範囲:2.5V~60V
  • 7.5V MOSFETゲート駆動用の昇降圧電源内蔵
  • 電流モニタ出力によるプログラム可能な定電流動作
  • 低静止電流:75μA、12V入力/3.3V出力
  • 低出力リップルのBurst Mode®動作を選択可能
  • VOUT:最大 60V
  • 調整可能および同期可能な周波数:50kHz~1MHz
  • 内蔵のOVLOにより、最大80Vの入力トランジェントから保護
  • 高精度の入力過電圧しきい値および入力低電圧しきい値
  • プログラム可能なソフトスタートと電圧トラッキング
  • パワーグッドと出力過電圧保護

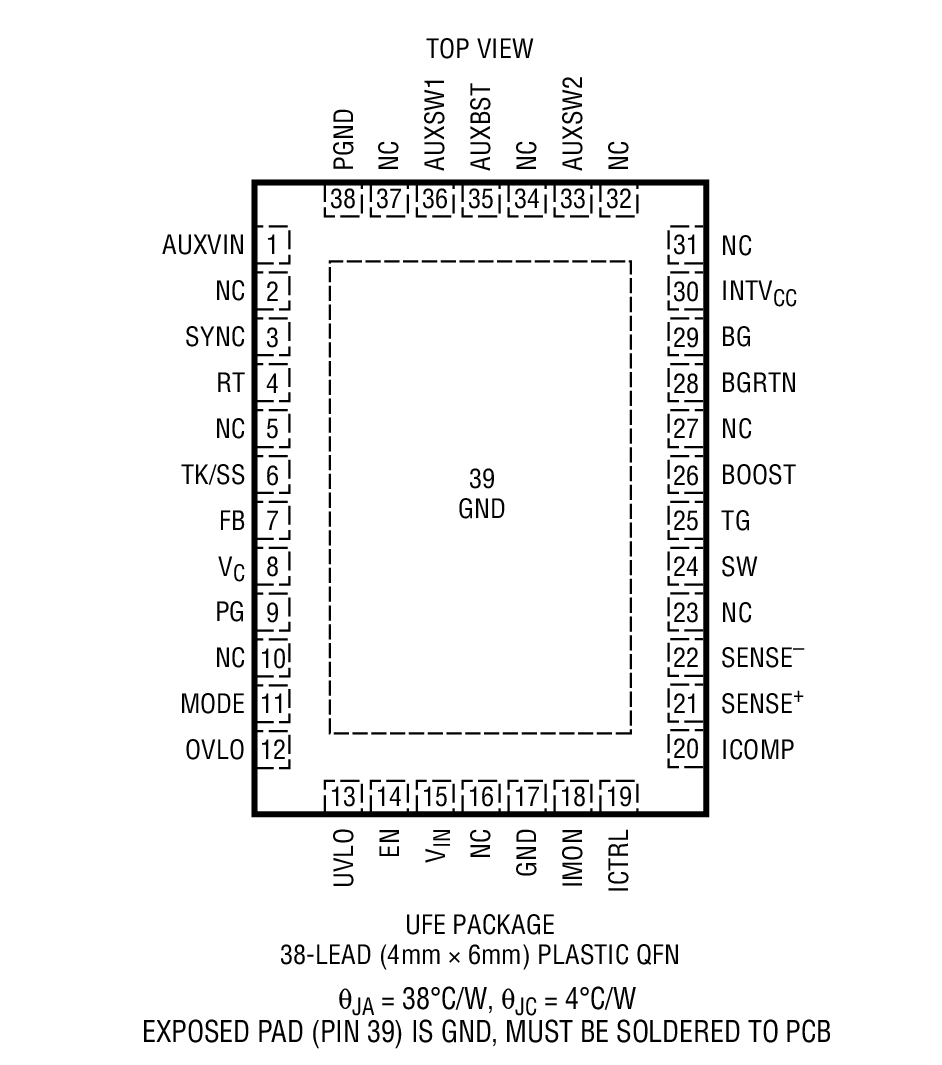

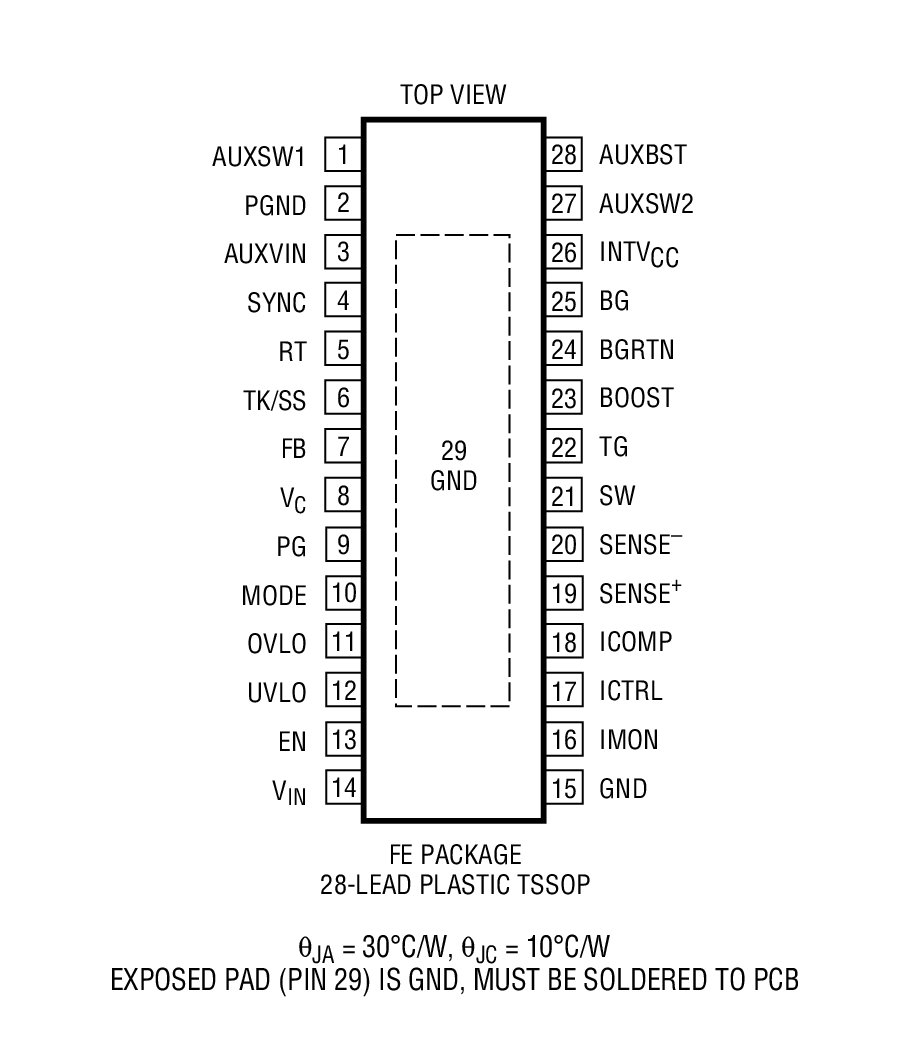

  • 28ピンTSSOPパッケージおよび38ピン(4mm × 6mm)QFNパッケージ
製品概要
show more Icon

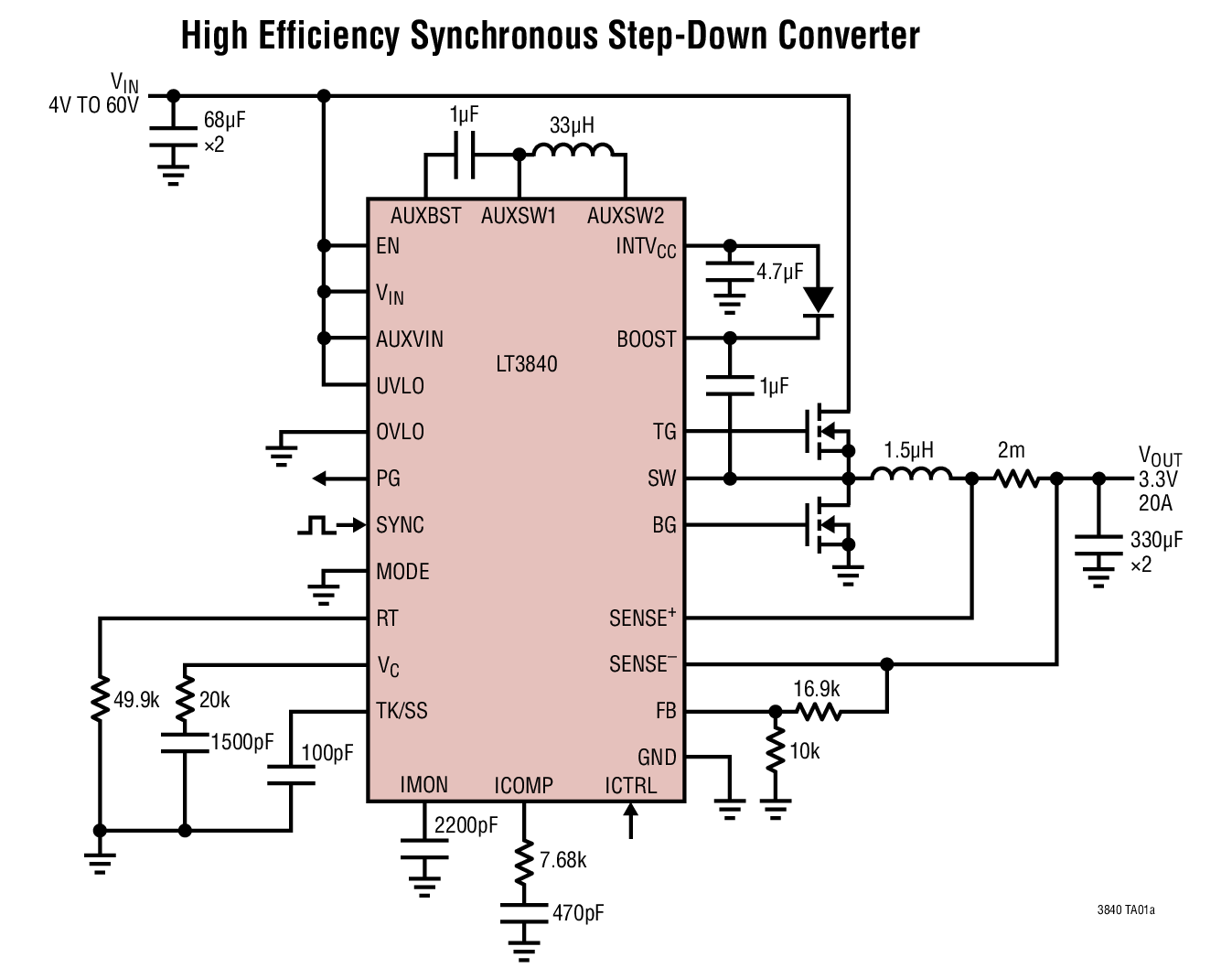

LT3840は、2.5V~60Vの電源電圧範囲で動作可能な高電圧の同期整流式降圧スイッチング・レギュレータ・コントローラです。

LT3840は静止電流が少ないので、ユーザが選択可能なBurst Mode動作に構成した場合、軽負荷時の効率が向上することにより、バッテリ駆動システムでの動作時間が長くなります。LT3840は固定周波数の電流モード・アーキテクチャを採用しています。低RDS(ON)のMOSFETを複数駆動できる大型のNチャネル・ゲート・ドライバにより、大電流アプリケーションが可能です。

内蔵の昇降圧スイッチング・レギュレータがMOSFETゲート駆動用およびデバイス電源用の7.5Vバイアス電源電圧を発生するので、全入力電圧範囲で高効率の動作が可能であり、外部バイアス電圧の必要がありません。高精度の電流制限設定値により、最大出力電流を調整できます。電流モニタにより、出力電流の平均値が通知されます。


アプリケーション

  • 自動車用電源
  • 産業用システム
  • 分散DC電源システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 12
1Ku当たりの価格 最低価格:$4.37

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT3840EFE#PBF
  • HTML
  • HTML
LT3840EFE#TRPBF
  • HTML
  • HTML
LT3840EUFE#PBF
  • HTML
  • HTML
LT3840EUFE#TRPBF
  • HTML
  • HTML
LT3840HFE#PBF
  • HTML
  • HTML
LT3840HFE#TRPBF
  • HTML
  • HTML
LT3840IFE#PBF
  • HTML
  • HTML
LT3840IFE#TRPBF
  • HTML
  • HTML
LT3840IUFE#PBF
  • HTML
  • HTML
LT3840IUFE#TRPBF
  • HTML
  • HTML
LT3840MPFE#PBF
  • HTML
  • HTML
LT3840MPFE#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3840EFE#PBF

製造中

LT3840EFE#TRPBF

製造中

LT3840HFE#PBF

製造中

LT3840HFE#TRPBF

製造中

LT3840IFE#PBF

製造中

LT3840IFE#TRPBF

製造中

LT3840MPFE#PBF

製造中

LT3840MPFE#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3840EFE#PBF

製造中

LT3840EFE#TRPBF

製造中

LT3840HFE#PBF

製造中

LT3840HFE#TRPBF

製造中

LT3840IFE#PBF

製造中

LT3840IFE#TRPBF

製造中

LT3840MPFE#PBF

製造中

LT3840MPFE#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

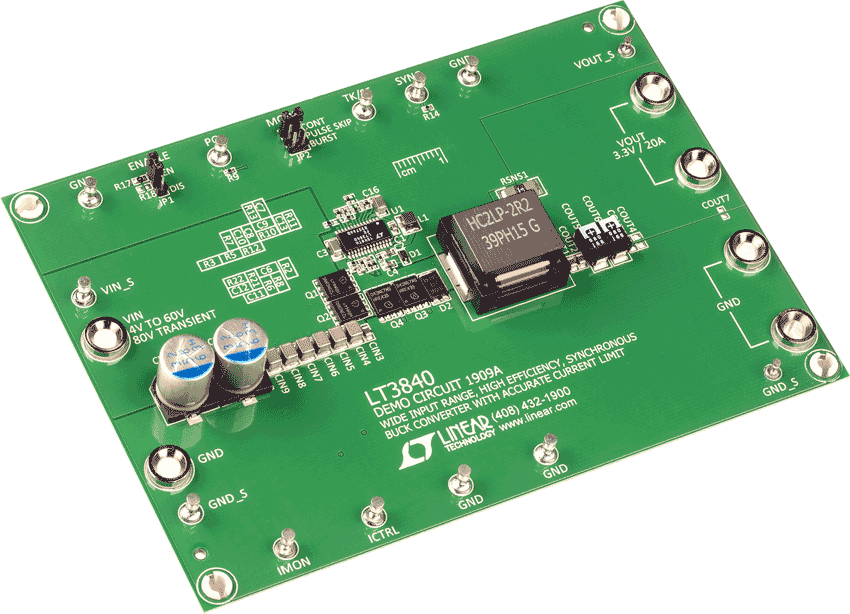

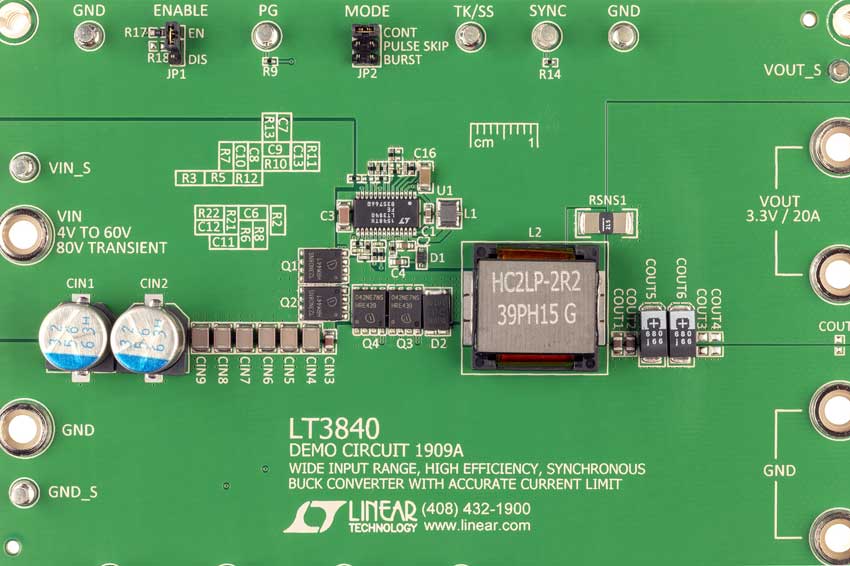

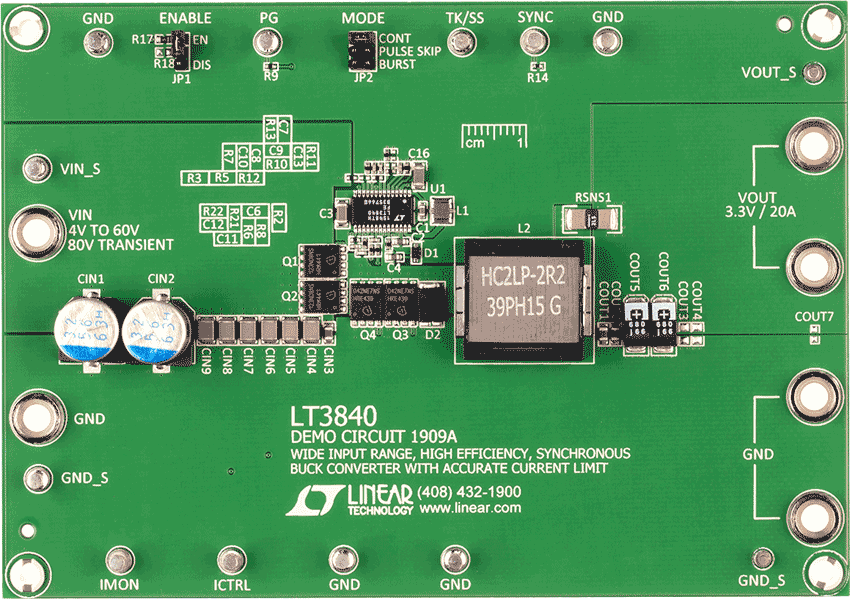

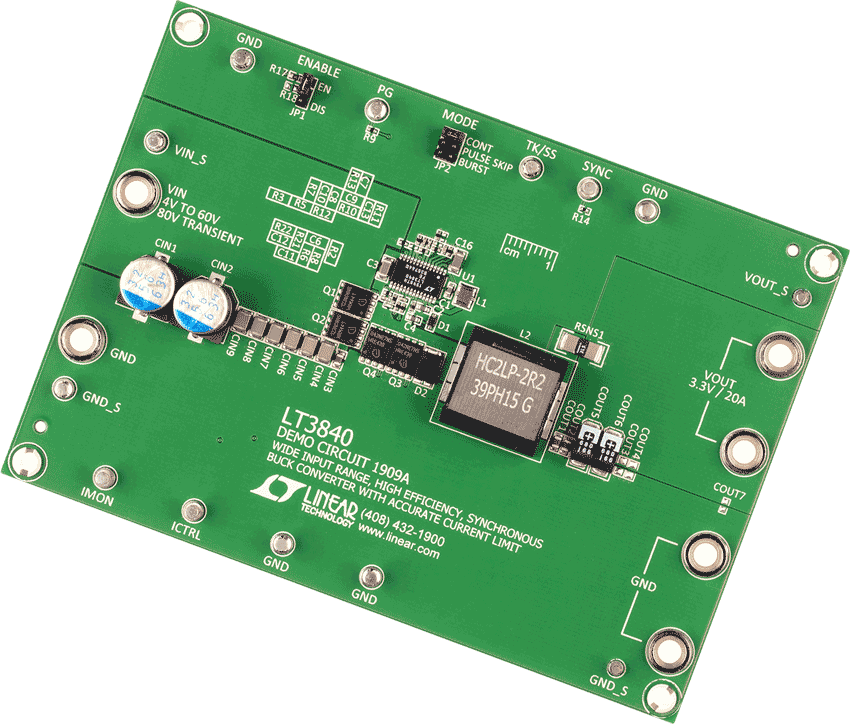

DC1909A

LT3840EFE Demo Board | 4.5V ≤ VIN ≤ 60V, 80V Transients, VOUT = 3.3V @ 20A

zoom

DC1909A

LT3840EFE Demo Board | 4.5V ≤ VIN ≤ 60V, 80V Transients, VOUT = 3.3V @ 20A

LT3840EFE Demo Board | 4.5V ≤ VIN ≤ 60V, 80V Transients, VOUT = 3.3V @ 20A

製品の詳細

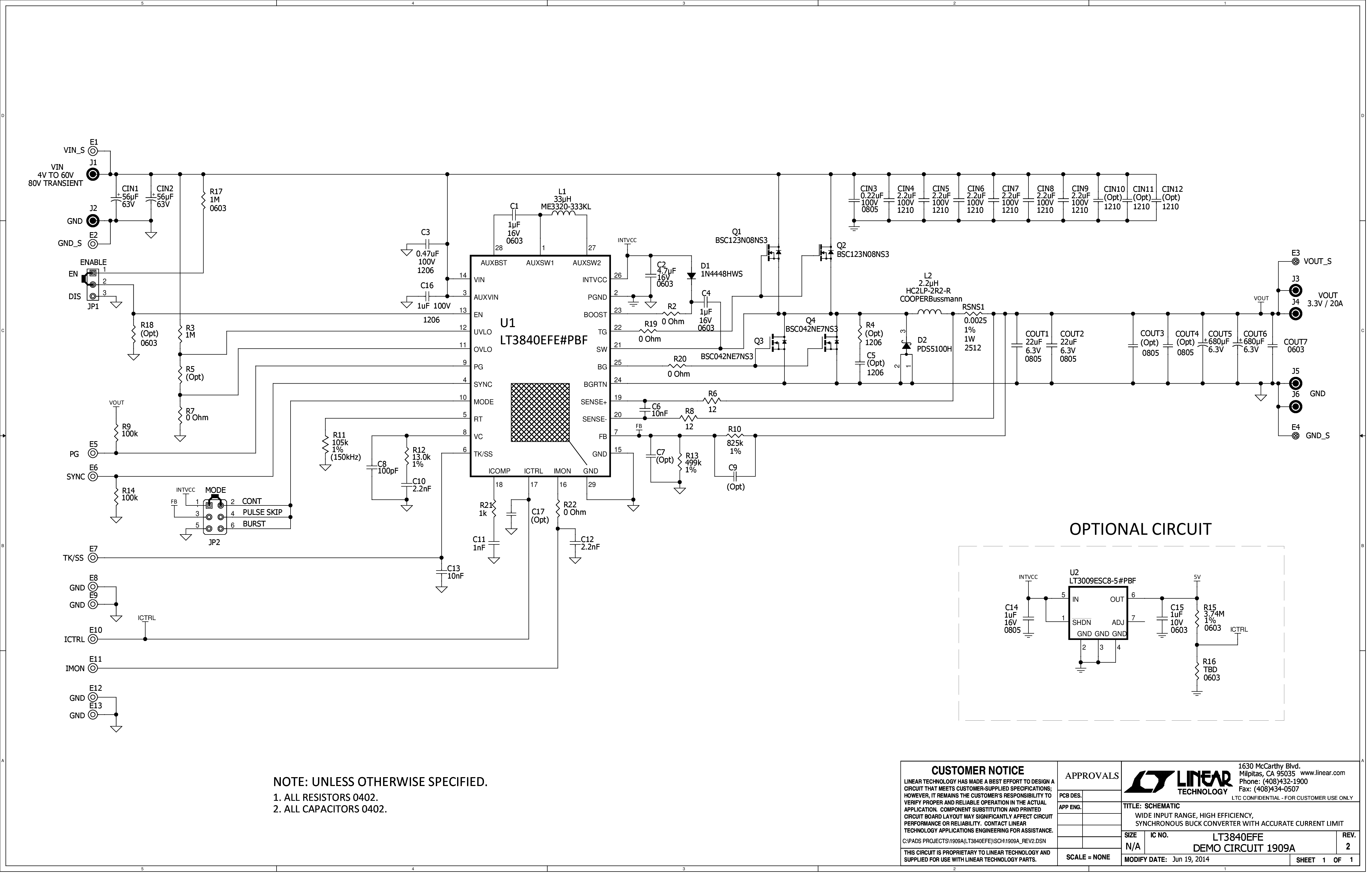

Demonstration circuit 1909A is a 150kHz, 60V current mode DC/DC step-down converter with accurate current limit featuring the LT3840. The circuit operates from a VIN range of 4.5V to 60V, survives an 80V transient, and outputs 3.3V at 20A (66W). An integrated buck-boost switching regulator generates a 7.5V bias supply voltage for MOSFET gate drive and IC power to increase the overall efficiency by reducing the power loss. A soft-start feature controls the output voltage slew rate at start-up, reducing current surges and voltage overshoots. The modes of operation (Burst Mode®, discontinuous current mode and continuous current mode) are jumper selectable.





ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
