製品概要

機能と利点

  • 3000:1 外部 PWM 調光
  • 250:1 内部 PWM 調光
  • 広い VIN 動作範囲:2.5V ~ 38.5V
  • 最大 60V の同期型ブースト出力電圧
  • より低い EMI 向けスペクトラム拡散周波数変調
  • PWM および出力切断用のPMOSスイッチ・ドライバ
  • 定電流(±3.5%)レギュレーション
  • 定電圧(±2%)レギュレーション
  • レールtoレール LED 電流検出:0V ~ 60V
  • プログラマブル VIN 低電圧ロックアウト
  • 2個の制御ピンによるアナログ調光
  • 100kHz ~ 1MHz で動作
  • OPENLED フラグによるプログラマブルなオープン LED 保護
  • 短絡保護機能と SHORTLED フラグ
  • ブースト、SEPIC、バック・モード、またはバックブースト・モード構成で LED を駆動

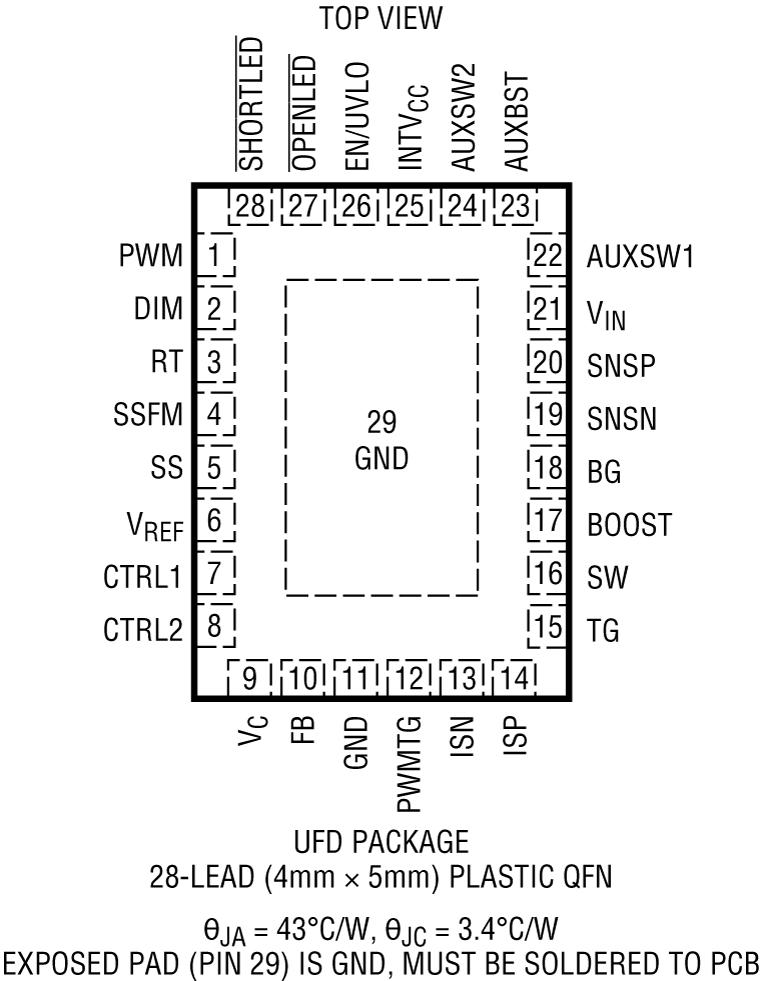

  • 28ピン TSSOP および QFN(4mm × 5mm)エクスポーズド・パッド・パッケージ

製品概要

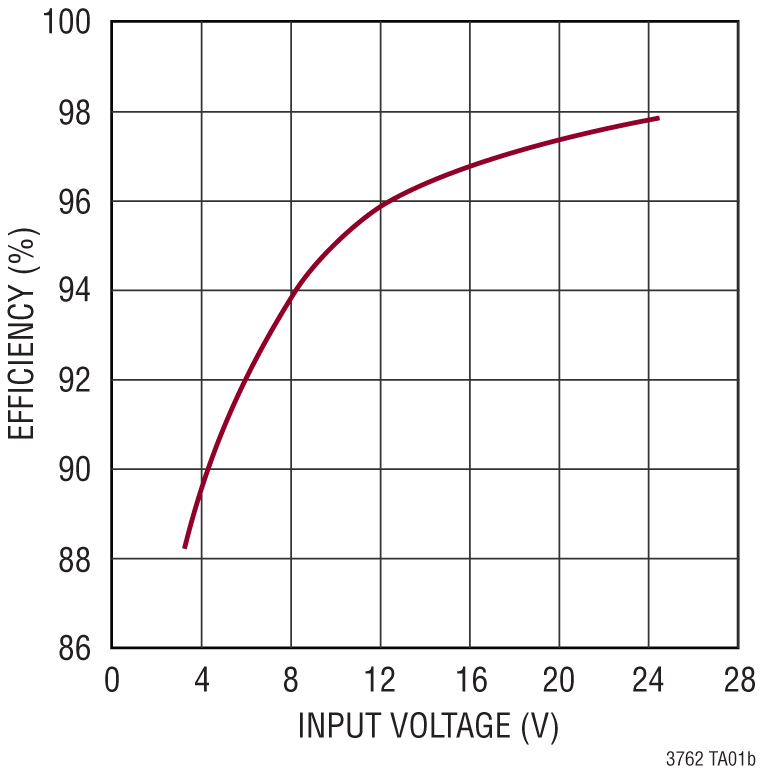

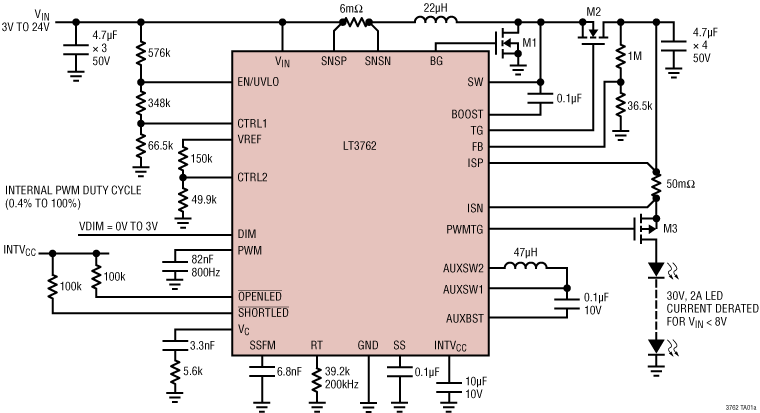

LT3762 は、定電流源で低電圧レギュレータとして動作するように設計された同期型 DC/DC コントローラです。プログラマブルな内部 PWM 調光シグナル・ジェネレータと同期型ゲート・ドライバの機能を持ちます。LT3762 は、高効率で電力損失の少ない高電流 LED を駆動するには理想的です。レールtoレールのスイッチ電流検出により、同期型ブースト位相と SEPIC などの非同期型位相が可能になります。電圧帰還ピンは複数の LED 保護機能の入力として機能し、また、コンバータを定電圧源として作動できます。

効率性、性能および外付け部品サイズを最適化するため、周波数調整ピンにより 100kHz から 1MHz までの周波数を設定できます。SSFM ピンにキャパシタを追加することにより、EMI を低減するスペクトラム拡散周波数変調機能が起動します。LT3762 は、Nチャンネル MOSFET ゲート・ドライバに対して効率的に一定の 7.5V 電源を生み出す内蔵型 DC/DC コンバータも備えています。PWM ピンは、PチャンネルMOSFETを駆動する PWMTG を制御し、高 PWM 調光範囲(3000:1)を可能にし、LEDの過電流保護と短絡保護ブースト能力を提供します。

アプリケーション

  • 工業用/オートモーティブ照明
  • 高精度の電流制限電圧レギュレータ

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

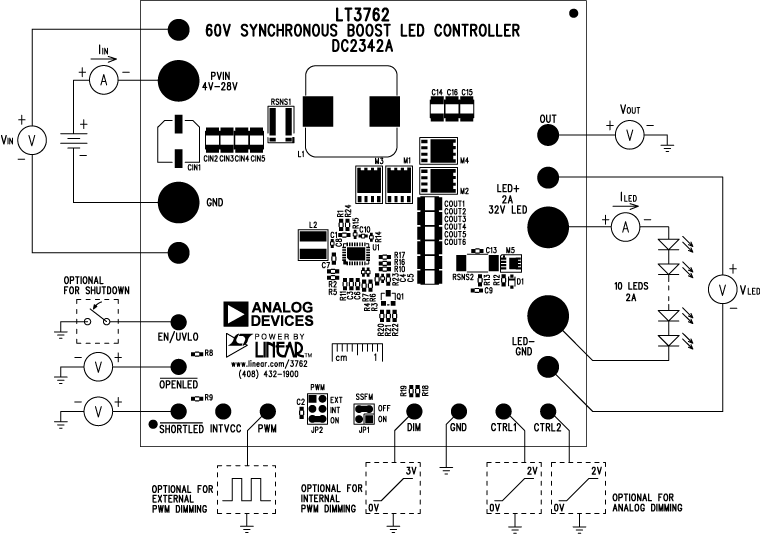

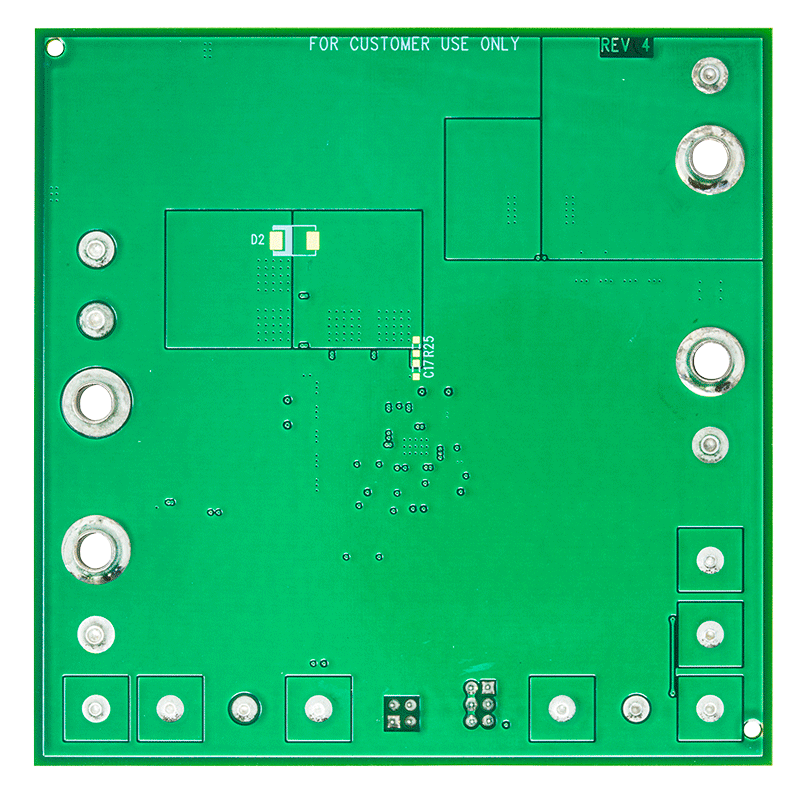

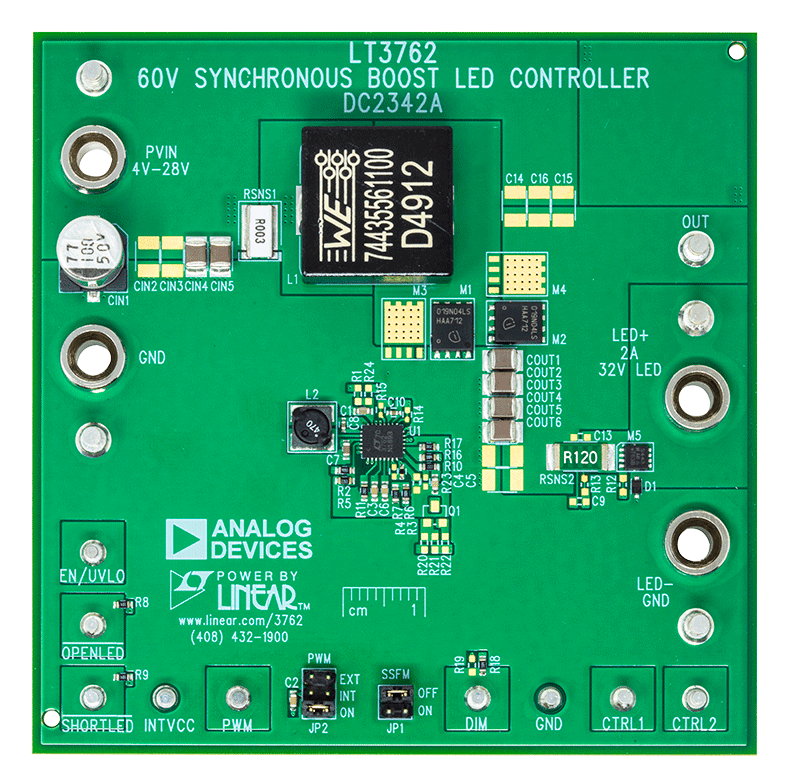

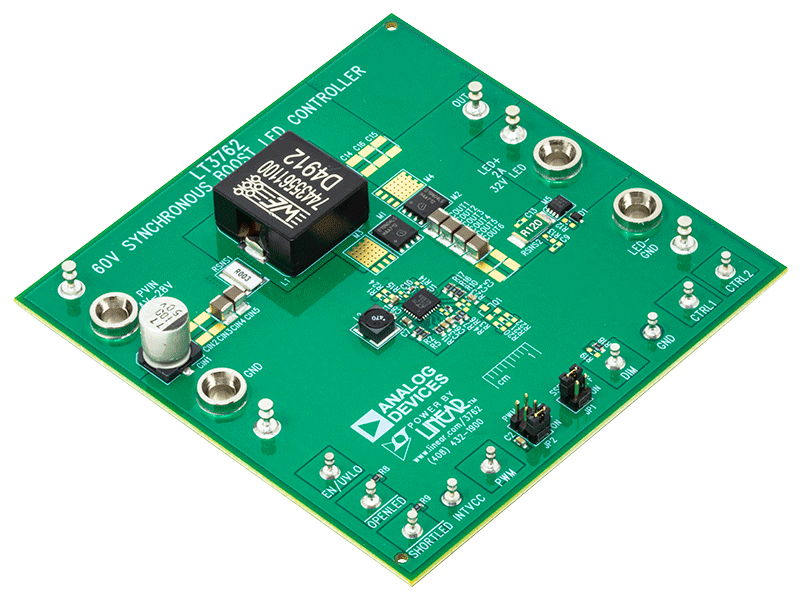

評価キット (1)

ツール

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

LTspice

下記製品はLTspiceで使用することが出来ます。:

LT3762
