特長
- 最大45VのLEDストリング×100mA、8チャネルLEDドライバ
- 広い入力電圧範囲： 6V～40V ( VIN がINTVCCに接続時、4.5V～13V)

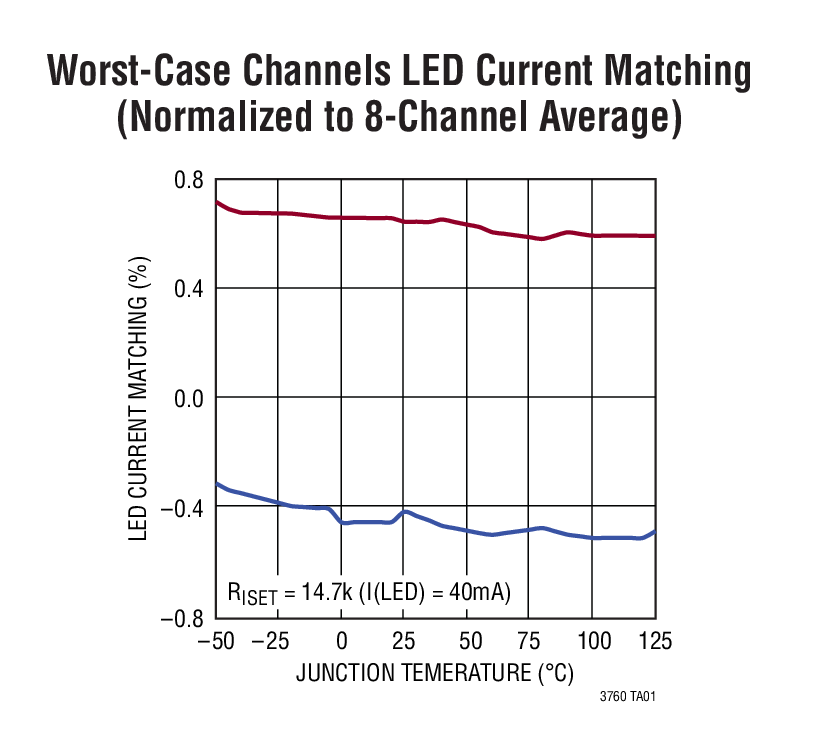

- 40mAで±2%精度のLED電流整合 (標準±0.7%)
- 最大3000:1のTrue Color PWM™ 調光範囲
- 1本の抵抗でLED電流を設定 (20mA～100mA)
- PVIN > VOUT時にも安定化されるLED電流
- LEDのVFに適応する出力電圧で最適な効率を実現
- フォールト・フラグ+ オープンLEDストリングに対する保護
- LEDピンとVOUT間の短絡保護
- 並列チャネルにより、さらに大きなLED電流が可能
- 温度に対するLED電流のディレーティングをプログラム可能
- ヒステリシスをプログラム可能な高精度の低電圧ロックアウトしきい値
- プログラム可能な周波数 (100kHz～1MHz)
- 外部クロックに同期可能
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LT3760は、昇圧DC/DCコントローラを備えた8チャネルLEDドライバで、最大45VのLEDストリングをドライブできます。 各チャネルは高精度の電流シンクを内蔵し、±2%の電流整合を実現しています。 各チャネルはプログラム可能なマスター電流に追随して、1ストリング当たり20mA～100mAのLED電流を供給できます。また、チャネルを並列接続することにより、さらに大きなLED電流を供給できます。出力電圧はLEDのVFの変動に合わせて最適な効率を実現し、オープンLEDフォールトが生じてもオープンしていないLEDストリングの動作には影響しません。
LT3760により、最大3000:1のPWM調光範囲と最大25:1のアナログ調光範囲が可能です。動作周波数は、1本の抵抗を使用して100kHz～1MHzの範囲でプログラム可能で、外部クロックに同期することもできます。
この他に、プログラム可能な最大VOUTによるオープンLED保護、 オープンLEDを知らせるフォールト・フラグ、温度に対するプログラム可能なLED電流ディレーティング、マイクロパワー・シャットダウン、内部ソフトスタートなどを特長としています。LT3760は熱特性が改善された28ピンTSSOPパッケージで供給されます。
アプリケーション
- 車載モニタ、ノートPCモニタ、TVモニタのバックライト
データシートを表示
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT3760
資料
Filters
1つが該当
-
すべて
-
信頼性データ
-
データシート
-
ユーザ・ガイド
-
すべて
-
English
-
日本語
データシート
2
信頼性データ
1
34.01 K
ユーザ・ガイド
1
162.00K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LT3760EFE#PBF |

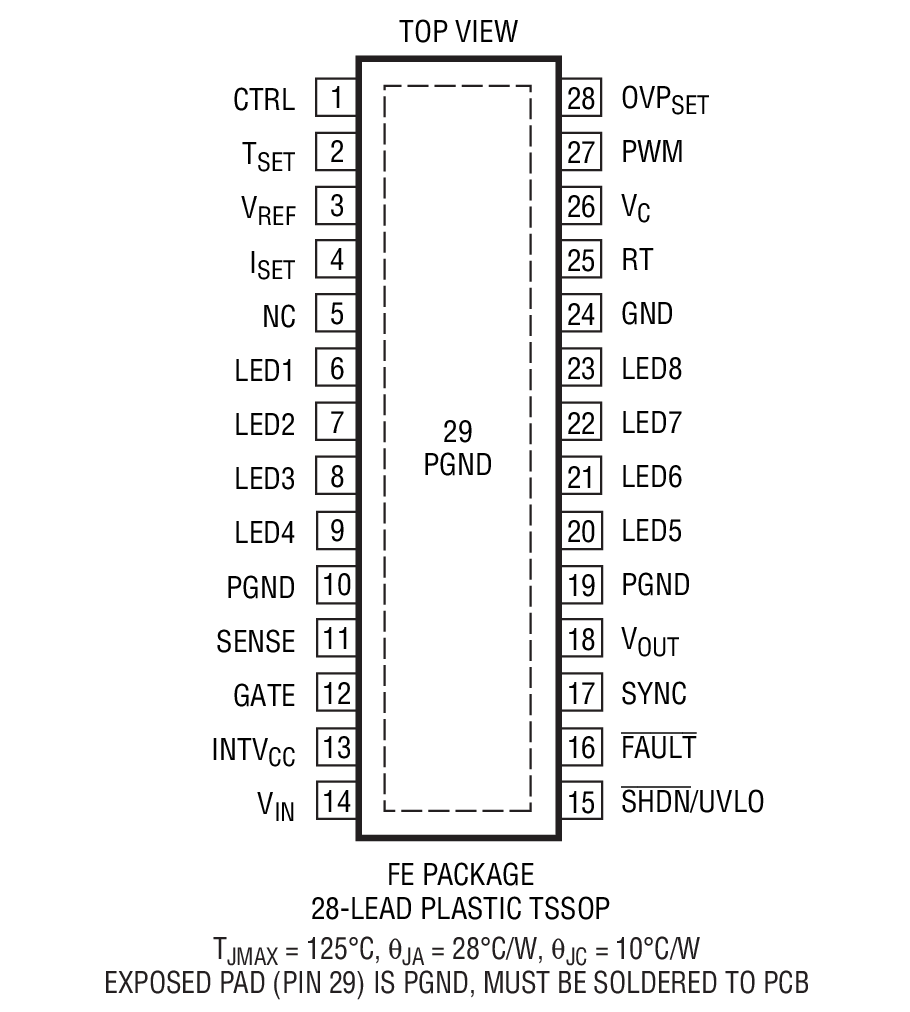

28-Lead TSSOP w/ EP
|
|
|
| LT3760EFE#TRPBF |
28-Lead TSSOP w/ EP
|
|
|
| LT3760IFE#PBF |
28-Lead TSSOP w/ EP
|
|
|
| LT3760IFE#TRPBF |
28-Lead TSSOP w/ EP
|
|
- LT3760EFE#PBF
- ピン／パッケージ図
-
28-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3760EFE#TRPBF
- ピン／パッケージ図
-
28-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3760IFE#PBF
- ピン／パッケージ図
-
28-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3760IFE#TRPBF
- ピン／パッケージ図
-
28-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
4 6, 2022
- 22_0068
Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
LT3760EFE#PBF
製造中
LT3760EFE#TRPBF
製造中
LT3760IFE#PBF
製造中
LT3760IFE#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
4 6, 2022
- 22_0068
Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
LT3760EFE#PBF
製造中
LT3760EFE#TRPBF
製造中
LT3760IFE#PBF
製造中
LT3760IFE#TRPBF
製造中
評価用キット 1

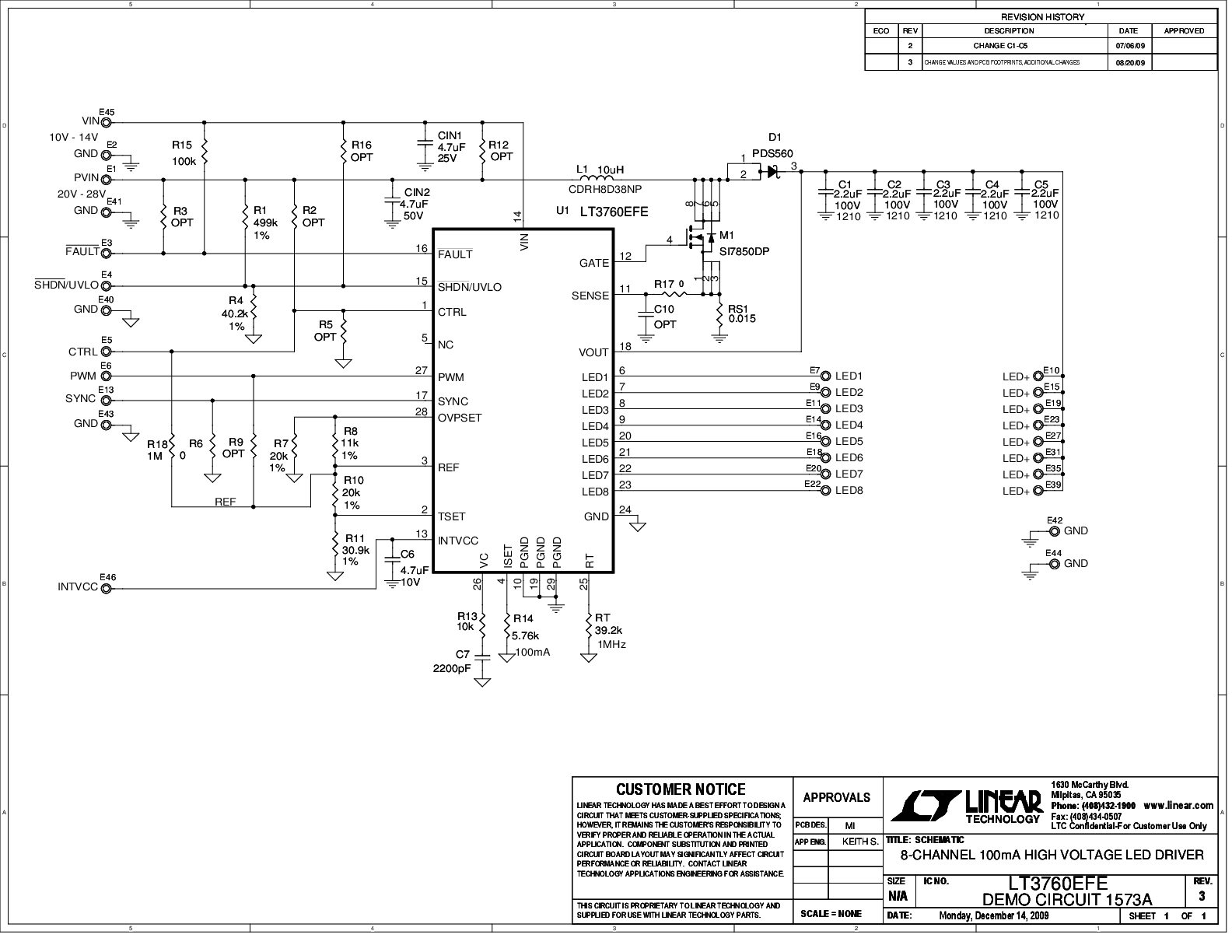

DC1573A
LT3760 Demo Board | 8-Channel Boost LED Driver, 20V ≤ VIN ≤ 28V, VLED = 55V @ 100mA
製品の詳細
DC1573A is an 8-Channel High Voltage Boost LED Driver featuring the LT3760. The LT3760 drives up to 100mA per string and has a maximum LED string voltage of 45V. The VIN terminal is powered from an 10V to 14V input supply and is distinct from the 24V PVIN supply (20V to 28V) for best thermal performance. Overvoltage protection is set at 55V in case the LEDs are removed from the circuit. If the LEDs are opened, the FAULT terminal output flag goes low and reports the fault condition. If one or more of the 8 LED channels is not used, its LED pin or terminal should be tied to VOUT (LED+) to disable it. Multiple channels can be tied in parallel by tying their LED1-LED8 pins together.
資料
ツールおよびシミュレーション 1
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
