製品概要

機能と利点

  • あらゆるサイズのコンデンサを充電
  • 出力電圧を容易に調整可能
  • 高電流NMOS FETをドライブ
  • 1次側センス―出力電圧分割器が不要
  • 広い入力範囲:3V~24V
  • ゲートをVCC-2Vにドライブ
  • 10ピンMSパッケージ

製品概要

LT3750は、大型のコンデンサをユーザが調整可能な目標電圧まで高速充電するように設計されたフライバック・コンバータです。特許取得の境界モード制御回路により、過渡損失を最小限に抑え、トランスのサイズを低減します。トランスの巻き数比と2本の外付け抵抗により、出力電圧を容易に調整します。78mVという低い電流センス電圧はピークスイッチ電流を正確に制限し、効率の最大化に役立ちます。LT3750は入力電圧範囲が広いので、様々な電源で動作可能です。標準的なアプリケーションでは、300ms以内に100μFコンデンサを300Vまで充電できます。

ユーザはCHARGEピンを使用してLT3750を完全に制御できます。DONEピンは、コンデンサが設定値に達し、デバイスが充電を停止したことを知らせます。


アプリケーション

  • 緊急警報標識
  • プロフェッショナル・フォトフラッシュ・システム
  • セキュリティ/インベントリー制御システム
  • 高電圧電源
  • 電気フェンス
  • 雷管

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

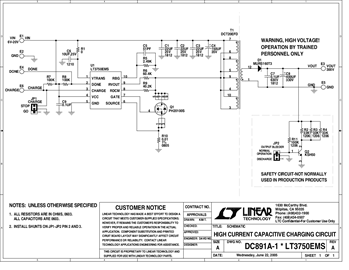

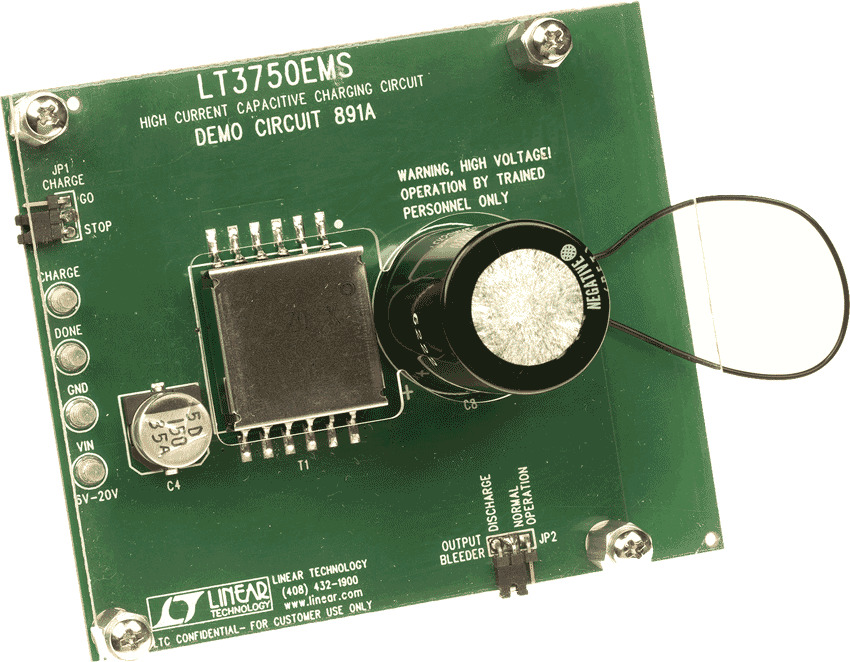

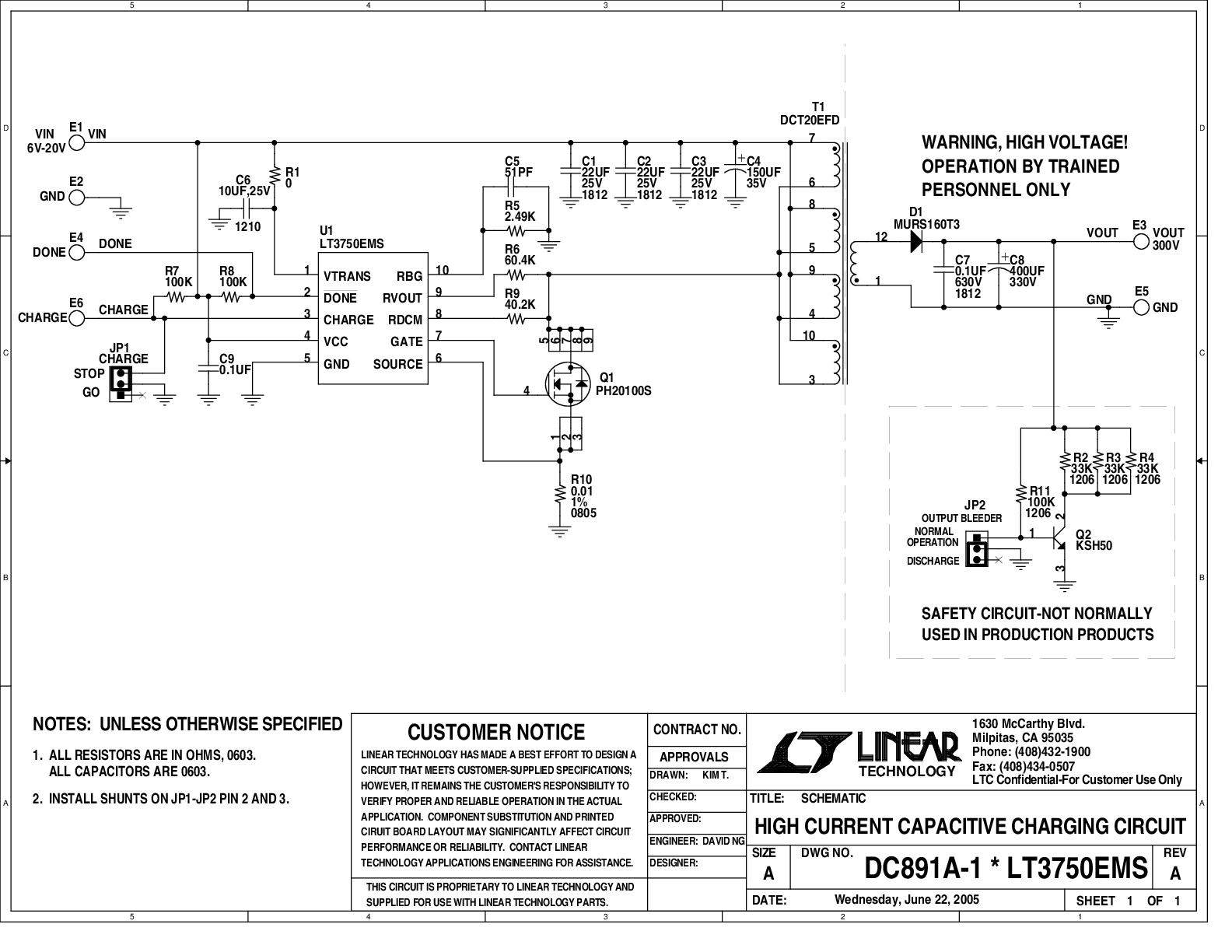

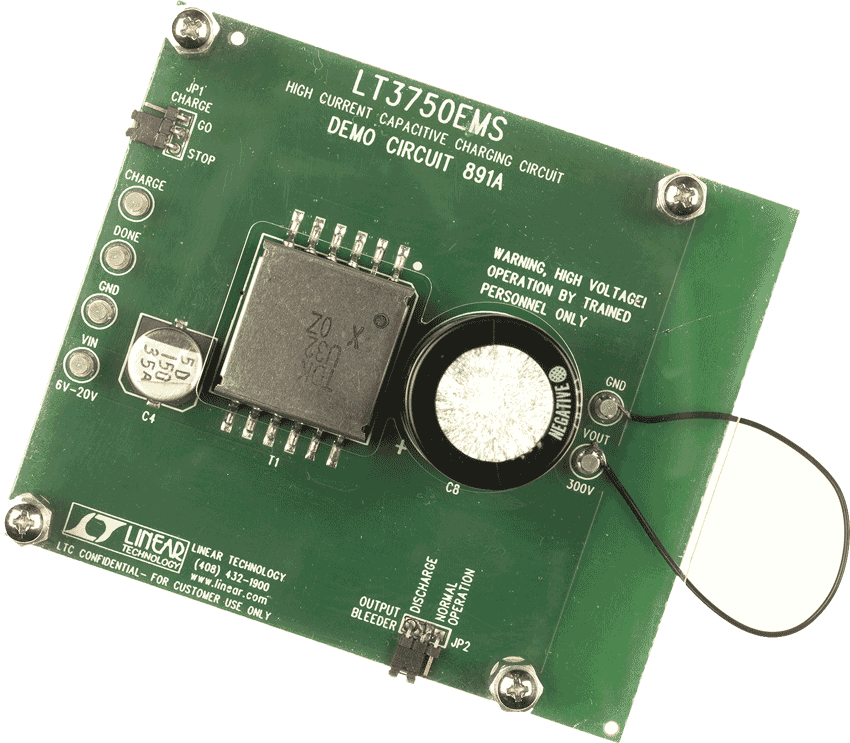

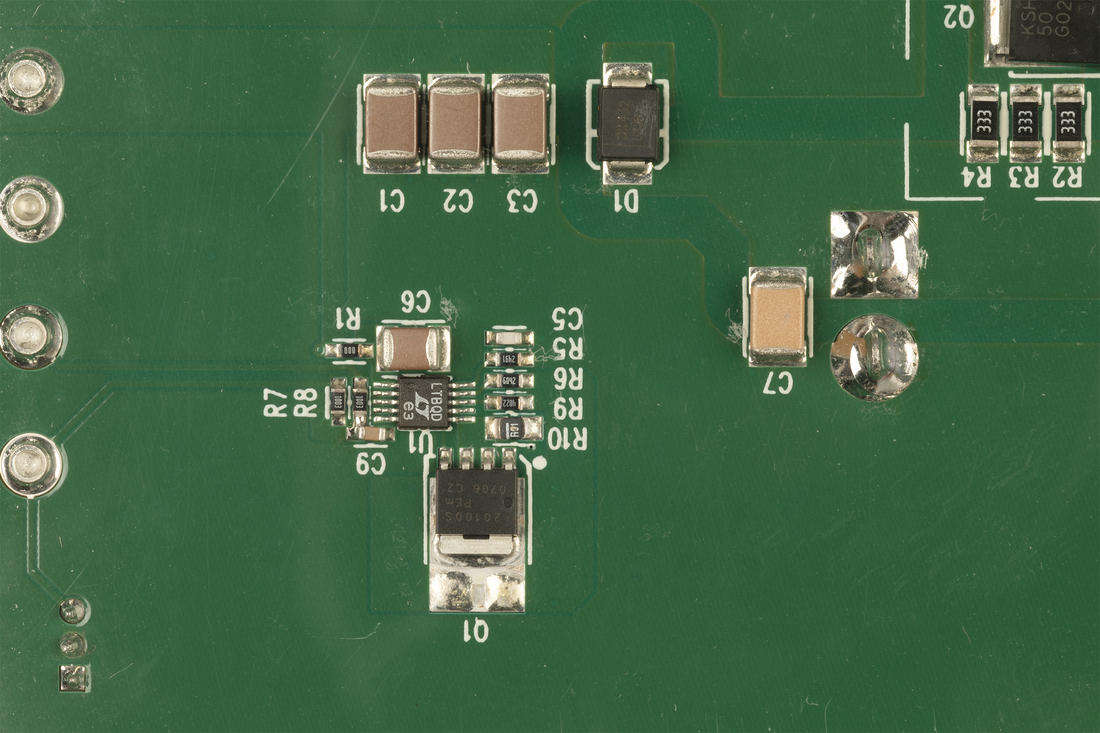

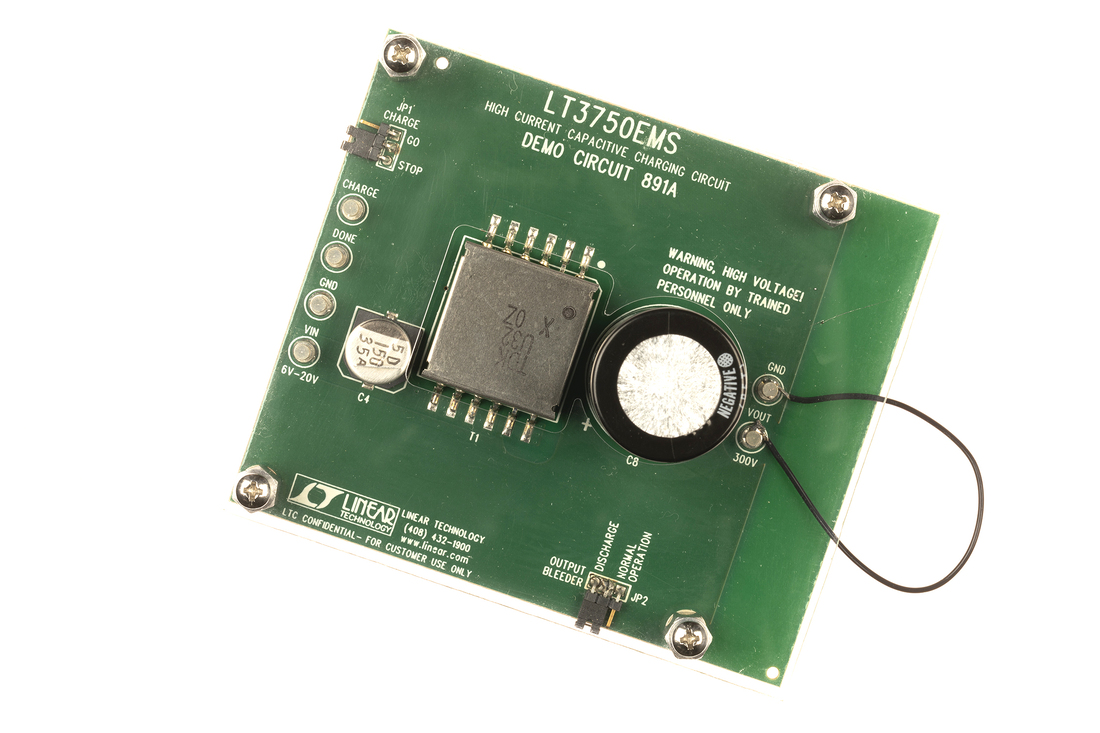

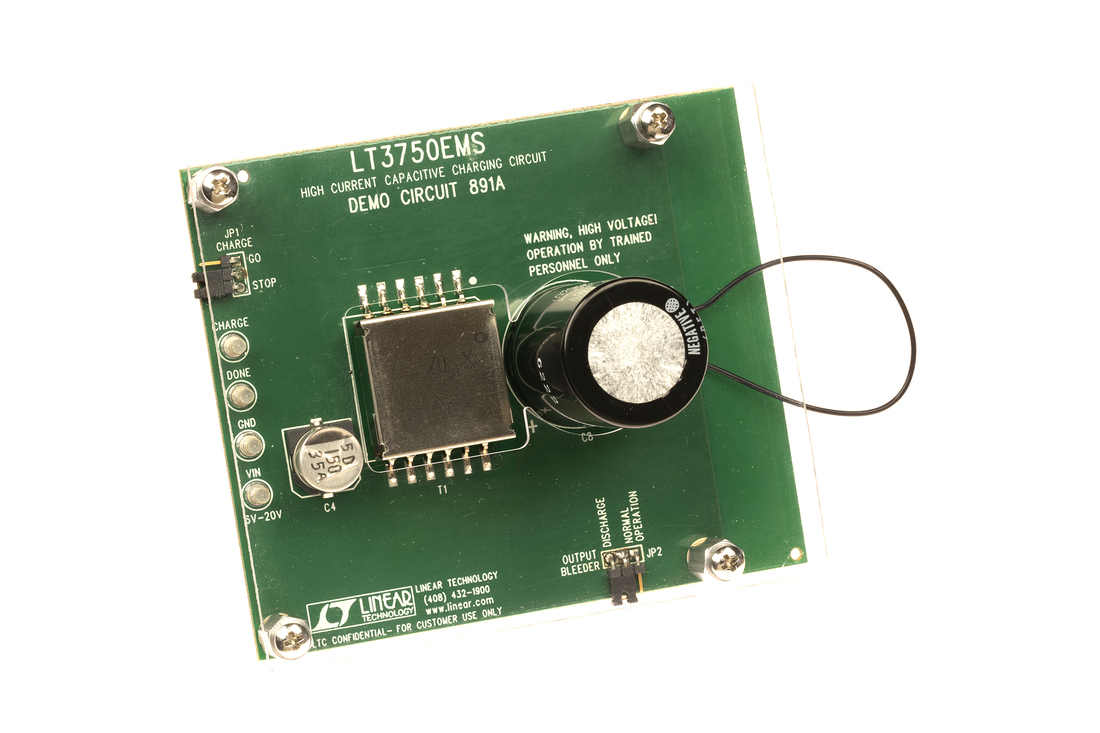

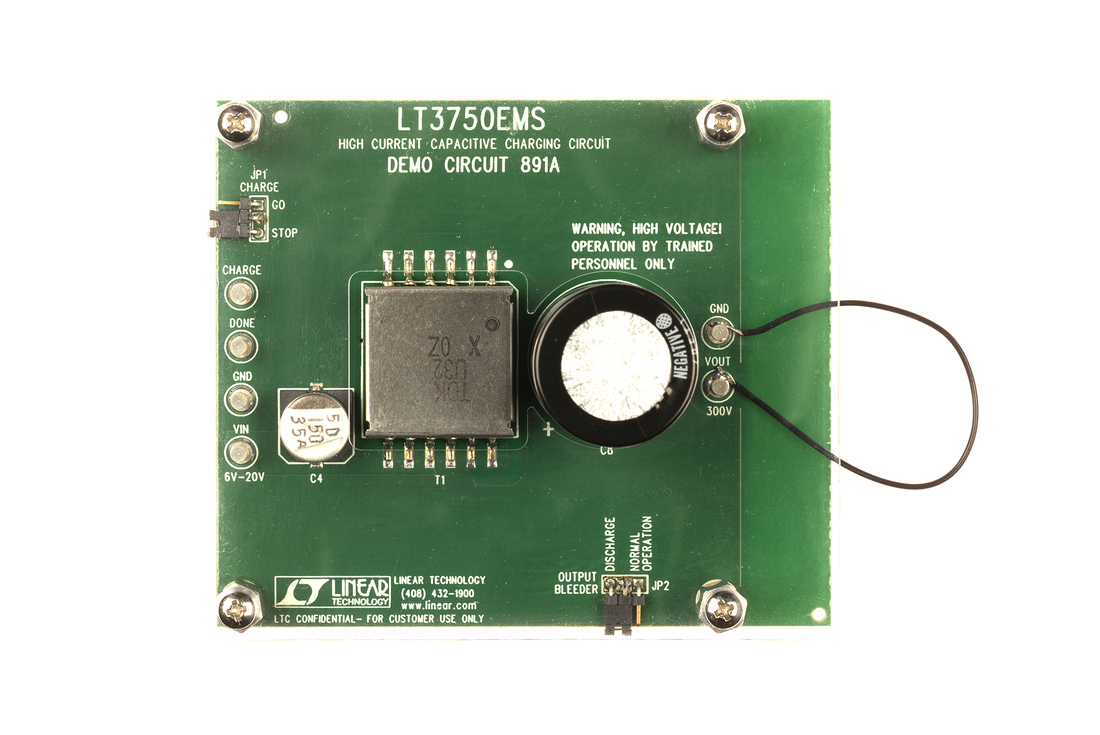

評価キット (1)

ツール

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

LTspice

下記製品はLTspiceで使用することが出来ます。:

LT3750
