特長
- 3V電源で最大10個の白色LEDをドライブ
- 1本のピンでシャットダウンと電流を設定
- シャットダウン時にLEDを切断
- 32:1のリニア輝度制御範囲
- VIN範囲:2.7V~5.5V
- フル・スケールでの出力電流精度:±5%
- 低いシャットダウン電流:3μA
- 1MHzのスイッチング周波数
- 必要なのは1μFの出力コンデンサのみ

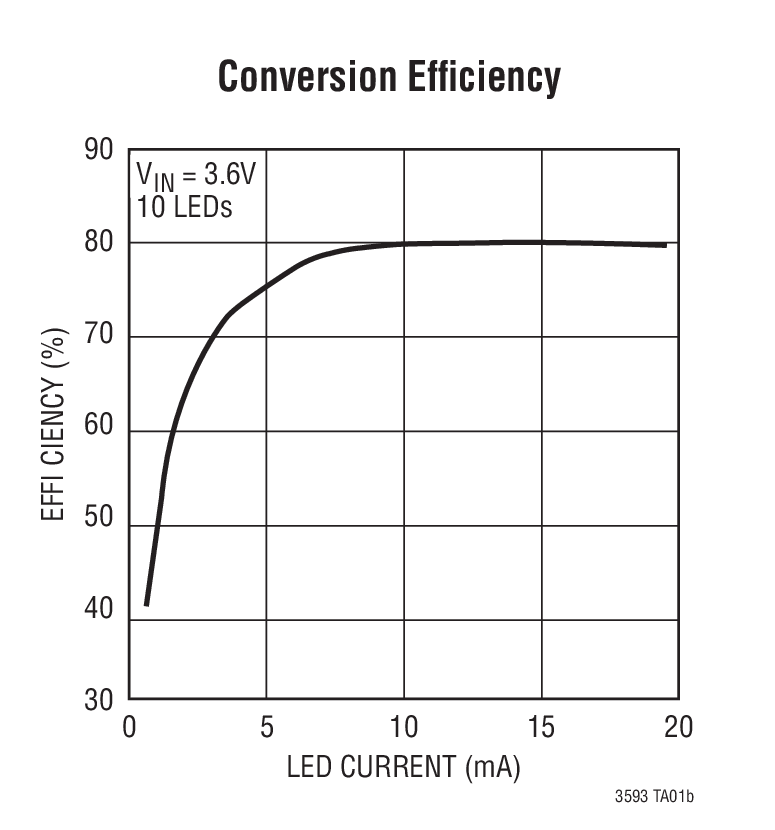

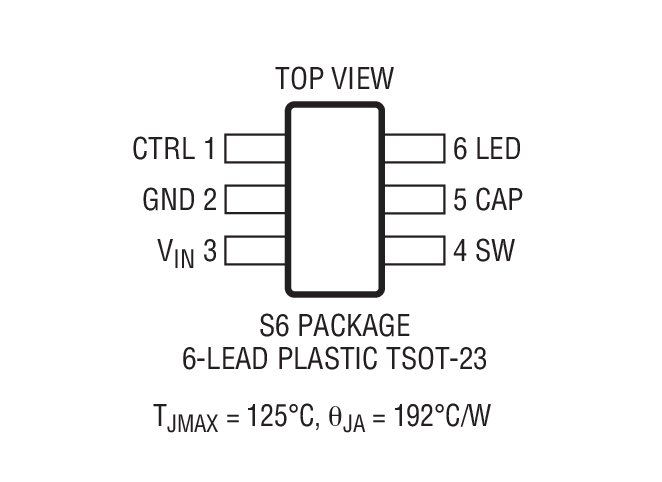

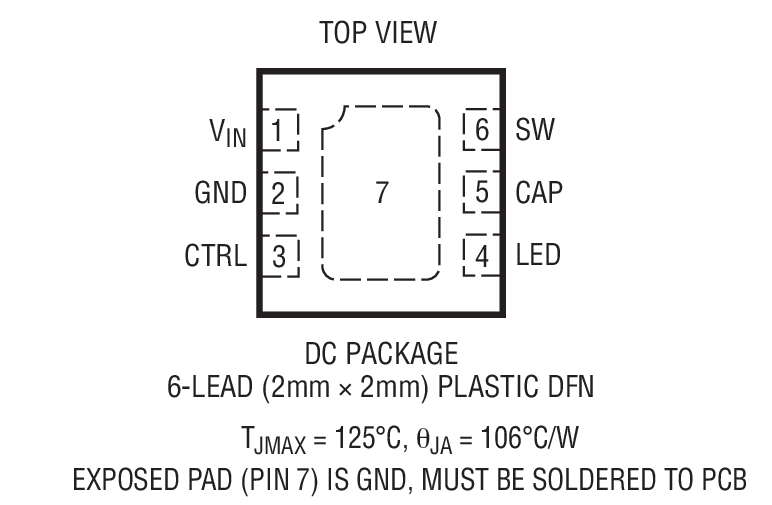

- 高さの低い6ピン(2mm×2mm×0.75mm)DFNパッケージと6ピンSOT-23パッケージ

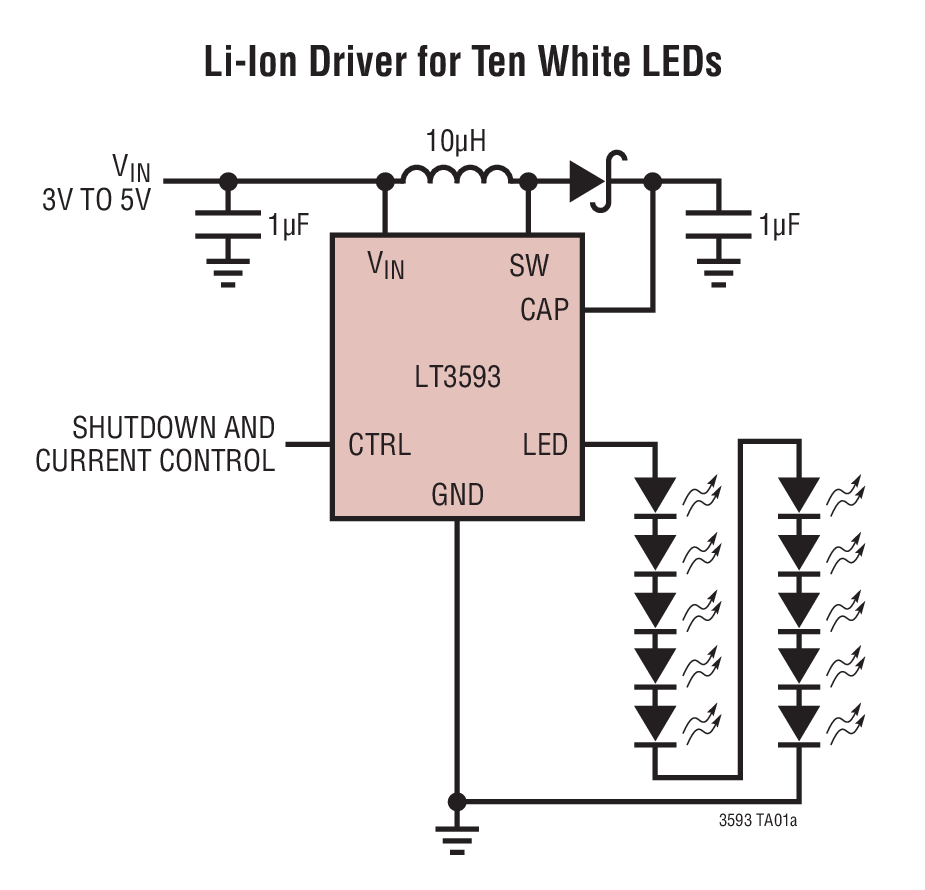

LT3593は、1セル・リチウムイオン・バッテリで最大10個の直列に接続された白色LEDをドライブするように設計された昇圧DC/DCコンバータです。LEDを直列に接続することによって同一のLED電流を供給するので、バラスト抵抗が不要です。このデバイスは独自のハイサイドLED電流センス機能を備え、“1線電流源”として機能できます。LEDストリングの片側はどこにおいてもグランドに戻すことができます。
この他に、シャットダウン時の出力切断、オープンLED保護、1本のピンによるシャットダウン/LED電流制御などの機能を搭載しています。CTRLピンはトグルされるので、内部カウンタと5ビットDACを介してLED電流を調整することができます。
LT3593は1MHzでスイッチングを行うので、小型の外付け部品を使用可能です。固定周波数スイッチングにより、低入力ノイズと小型出力コンデンサが可能です。LT3593は6ピン(2mm×2mm)DFNパッケージと6ピンSOT-23パッケージで供給されます。
アプリケーション
- 携帯電話
- デジタル・カメラ
- PDA、ハンドヘルド・コンピュータ
- MP3プレーヤ
- GPS受信機
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT3593
資料
Filters
1つが該当
データシート
2
ユーザ・ガイド
1
148.00K
信頼性データ
1
34.01 K
技術記事
1
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
デバイス・ドライバ 1
プレス・リリース 1
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
LT3593EDC#TRMPBF | 6-Lead DFN (2mm x 2mm w/ EP) |
|
|
LT3593EDC#TRPBF | 6-Lead DFN (2mm x 2mm w/ EP) |
|
|
LT3593ES6#TRMPBF | 6-Lead TSOT-23 |
|
|
LT3593ES6#TRPBF | 6-Lead TSOT-23 |
|
- LT3593EDC#TRMPBF
- ピン/パッケージ図
- 6-Lead DFN (2mm x 2mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3593EDC#TRPBF
- ピン/パッケージ図
- 6-Lead DFN (2mm x 2mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3593ES6#TRMPBF
- ピン/パッケージ図
- 6-Lead TSOT-23
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3593ES6#TRPBF
- ピン/パッケージ図
- 6-Lead TSOT-23
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
ソフトウェアおよび製品のエコシステム
デバイス・ドライバ
評価用ソフトをお探しですか? ここで見つけることができます。
製品モデル | 製品ライフサイクル | 詳細 | ||
---|---|---|---|---|
電源モニタ1 |
||||
製造中 |
電力・電流モニタ |
製品モデル | 製品ライフサイクル | 詳細 |
---|---|---|
製造中 |
電力・電流モニタ |
評価用キット 1
DC1224A
LT3593DCB | 1MHz White LED Driver with Output Disconnect
製品の詳細

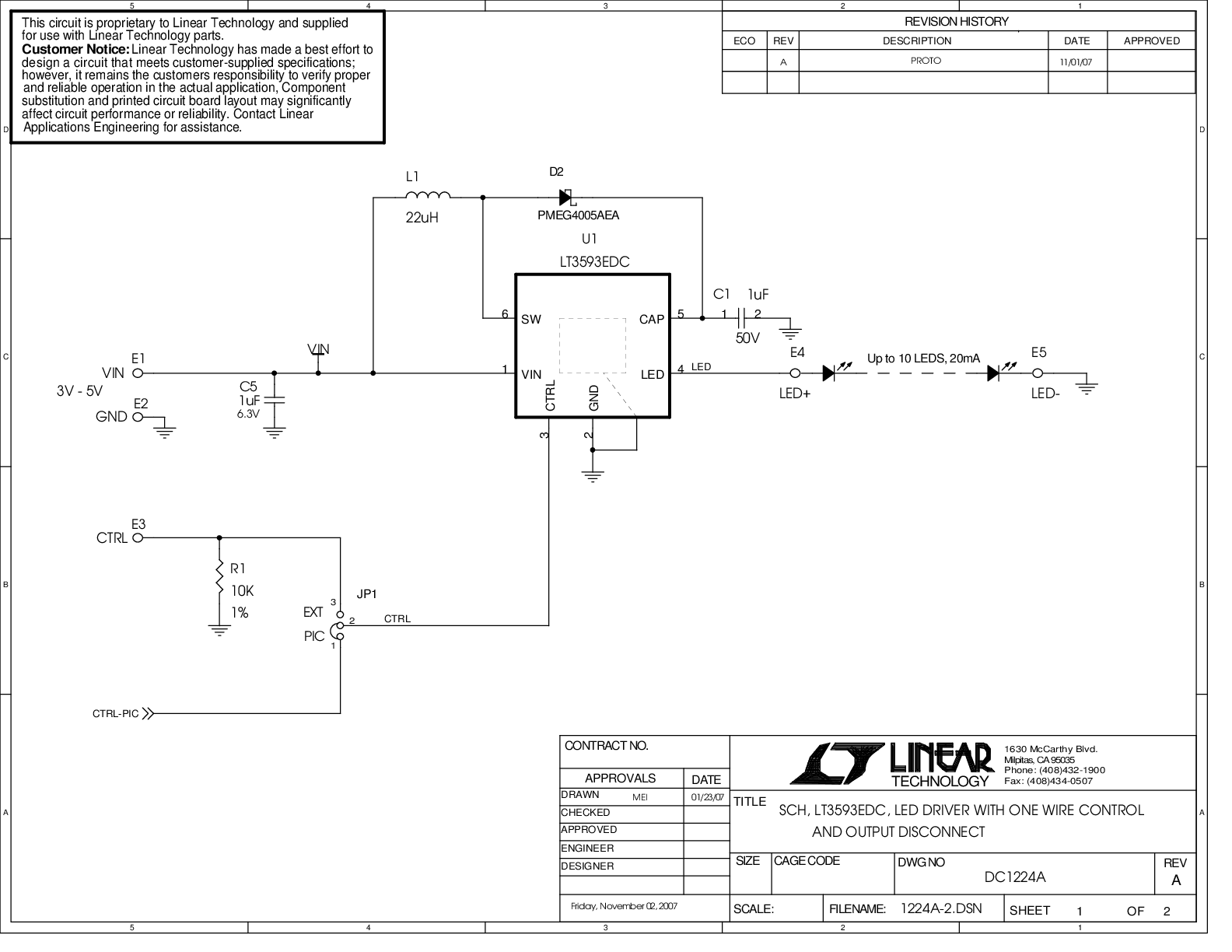

DC1224A: Demo Board for the LT3593 1MHz White LED Driver with Output Disconnect and One Pin Current Programming.
