製品概要
機能と利点
- 3V電源で最大10個の白色LEDをドライブ
- ハイサイド･センスにより、“1線電流源”が可能
- ショットキー･ダイオード内蔵
- 調光とシャットダウンを1つのピンで実現
- 80:1のTrue Color PWM™調光範囲
- 42VのオープンLED保護
- 1MHzのスイッチング周波数
- ±5%のリファレンス精度
- VIN範囲：2.5V～12V
- 必要な外付け部品は2.2μFの出力コンデンサのみ
- 高さの低い8ピンDFNパッケージ（3mm×2mm×0.75mm）
製品概要

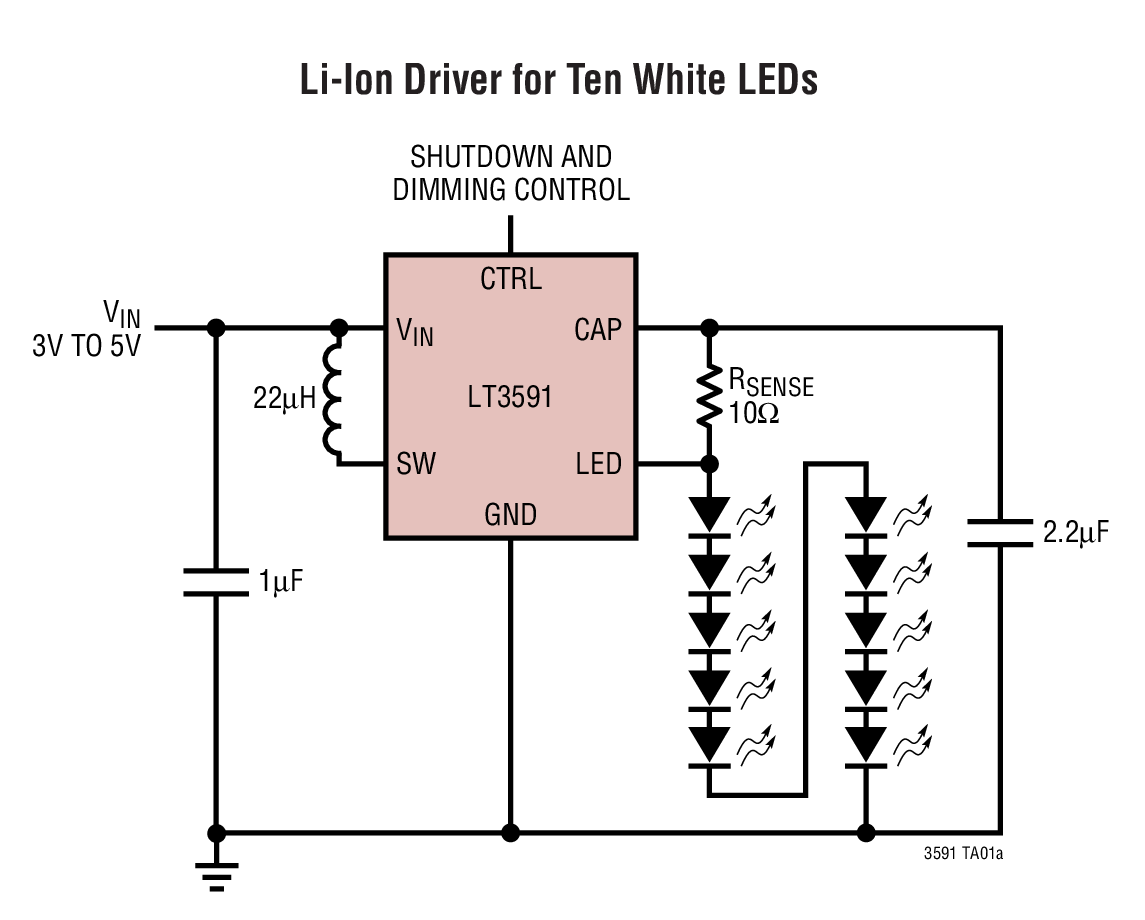

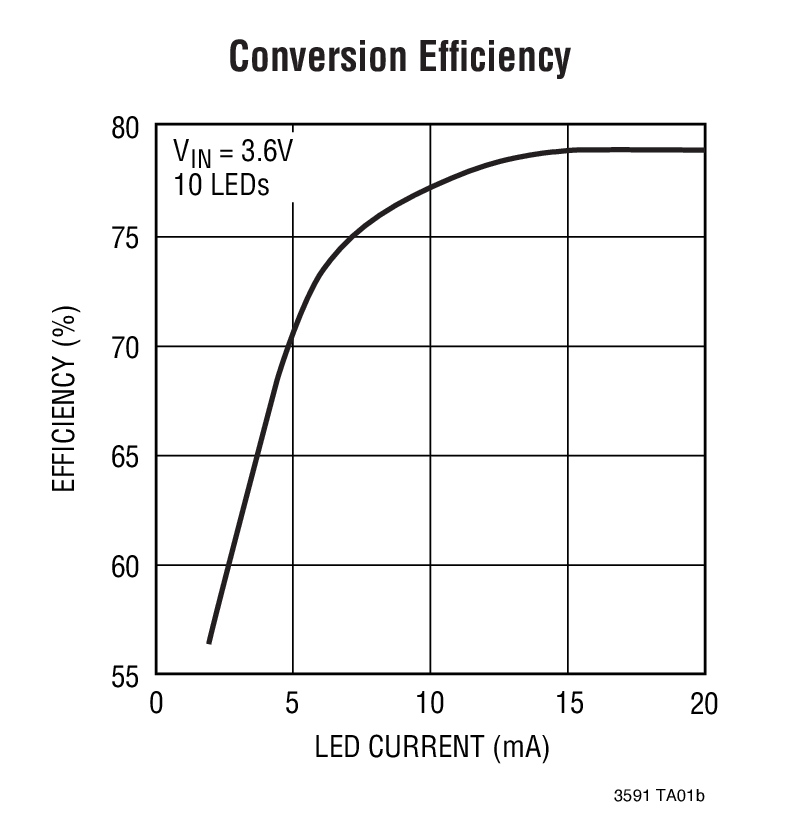

LT3591は、1セル･リチウムイオン･バッテリで最大10個の直列に接続された白色LEDをドライブするように特別に設計された固定周波数昇圧DC/DCコンバータです。LEDを直列に接続することによって同一のLED電流を供給するので、均一な輝度が得られ、バラスト抵抗が不要です。このデバイスは独自のハイサイドLED電流センス機能を備え、“1線電流源”として機能できます。LEDストリングの片側はどこにおいてもグランドに接続することができるので、より簡単な1線LED接続が可能です。従来のLEDドライバはグランド接続された抵抗を使用してLED電流を検知するので、LEDストリングの2線接続が必要です。
高いスイッチング周波数により、小型のインダクタやコンデンサを使用可能です。1つのピンでシャットダウンと高精度のLED調光制御が可能です。外付け部品はほとんど不要で、オープンLED保護とショットキーダイオードをすべて高さの低い3mm×2mm DFNパッケージに搭載しています。
アプリケーション
- 携帯電話
- PDA、ハンドヘルド･コンピュータ
- デジタル･カメラ
- MP3プレーヤ
- GPS受信機
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

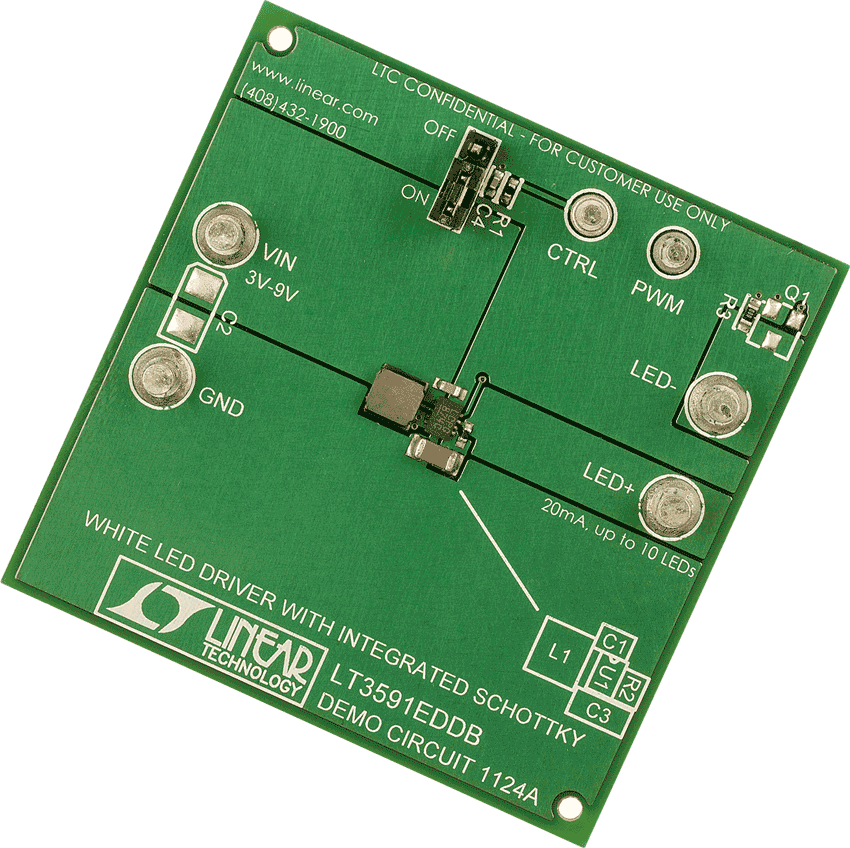

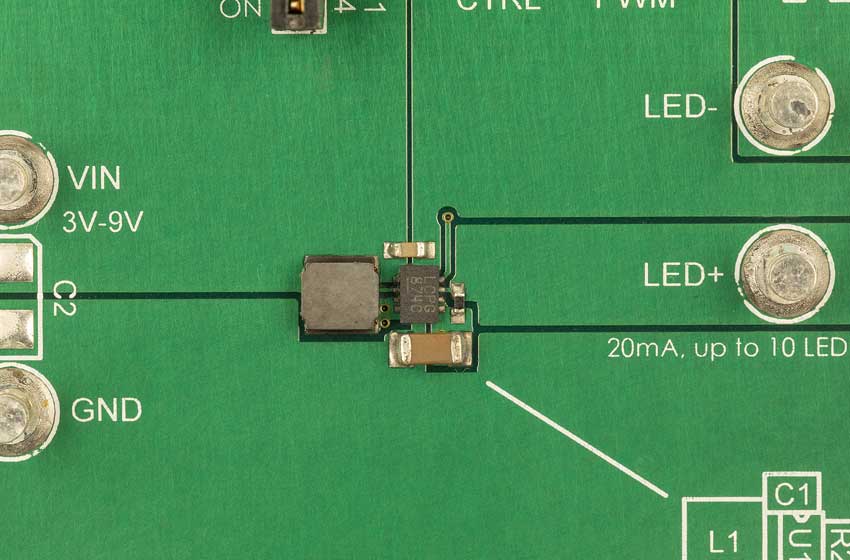

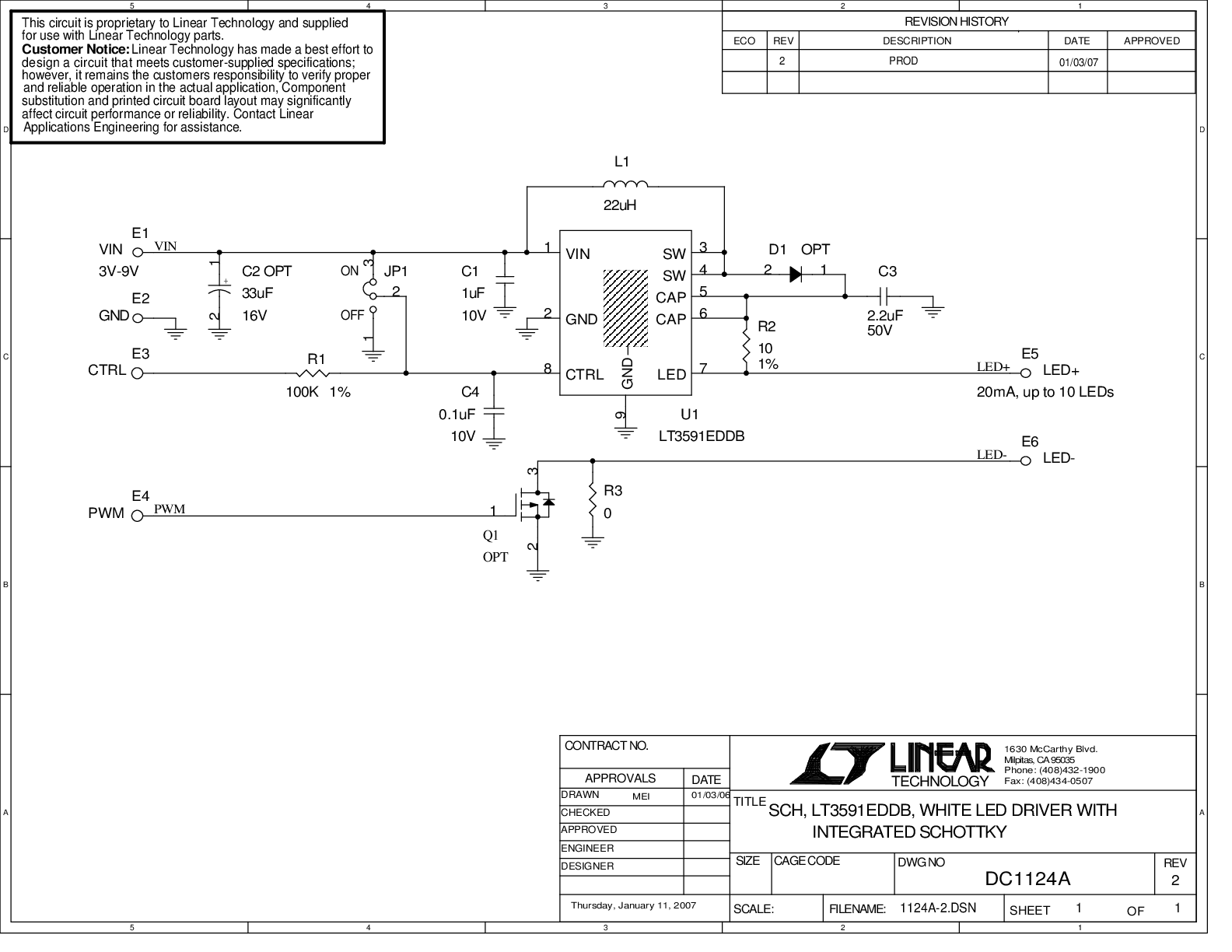

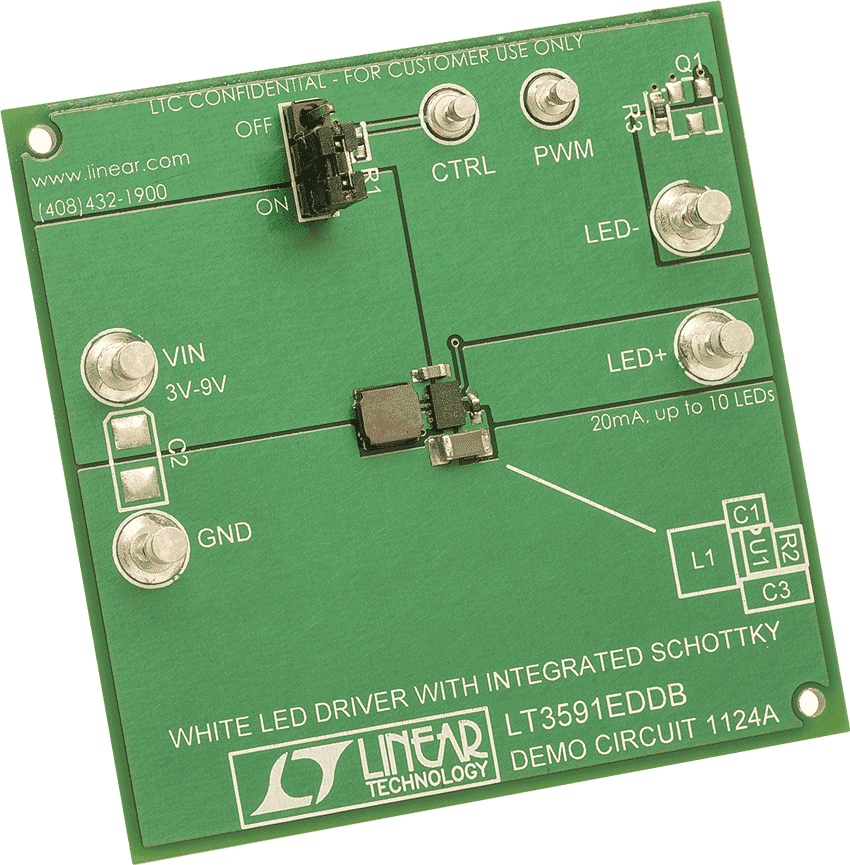

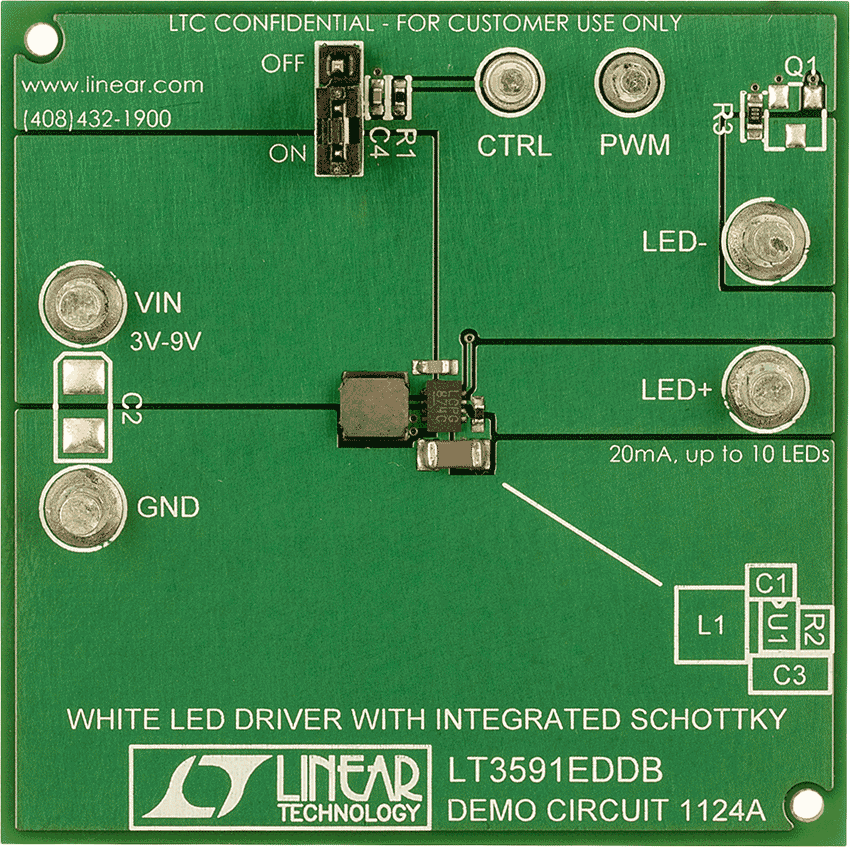

評価キット (1)
参考資料
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LT3591
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LT3591EDDB#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead DFN (3mm x 2mm w/ EP) | |
| LT3591EDDB#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead DFN (3mm x 2mm w/ EP) | |
| ウェハ・ファブリケーション・データ | R518 Reliability Data |
