LT3590: SC70および2mm×2mm DFNの48V降圧モードLEDドライバ データシート (Rev. )11/28/2007PDF1M
製品概要
機能と利点
- 入力電源範囲：4.5V～55V
- LED電流：最大50mA
- 80mA、55Vスイッチを内蔵
- ショットキーダイオードを内蔵
- シャットダウン時の消費電流：15μA
- 動作時、非スイッチング時の消費電流：500μA
- スイッチング周波数：850kHz
- ±5%精度の帰還電圧：200mV
- CTRL入力によって調光とシャットダウンを実施
- 効率：91%（10個のLED、50mA）
- 必要なのは1μFの出力コンデンサのみ
- 8ピンSC70パッケージ

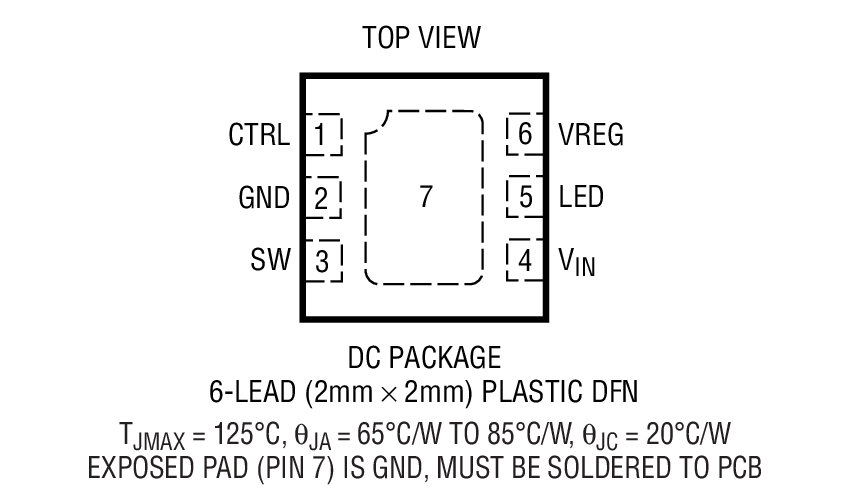

- 2mm×2mmの6ピンDFNパッケージ
製品概要
LT3590は、48VのDCソースから最大10個の直列LEDをドライブするように特別に設計された固定周波数降圧モード・コンバータです。LEDを直列に接続することによって最大50mAの同一のLED電流を供給するので、均一な輝度が得られ、バラスト抵抗が不要です。固定周波数電流モード・アーキテクチャの採用により、広い入力電圧および出力電圧範囲で安定動作を行います。
850kHzの高いスイッチング周波数により、高さの低い小型のインダクタやコンデンサを使用可能です。1本のピンでシャットダウンと高精度LED調光制御を行います。省スペースのSC70パッケージや2mm×2mm DFNパッケージにパワースイッチ、ショットキーダイオード、制御回路をすべて内蔵しているので、コンバータの実装面積を小さく抑え、部品コストを削減します。
アプリケーション
- LED固定信号
- 交通標識
- ネオンサインの代替品
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

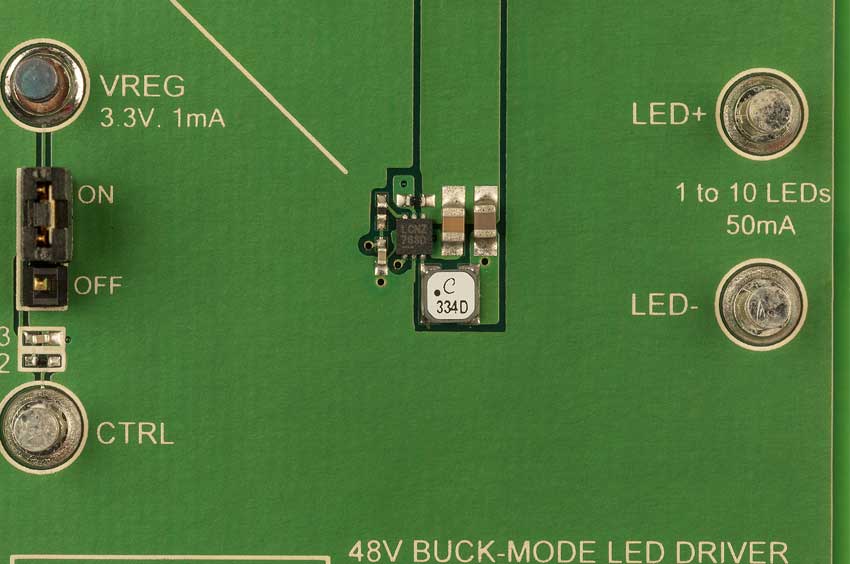

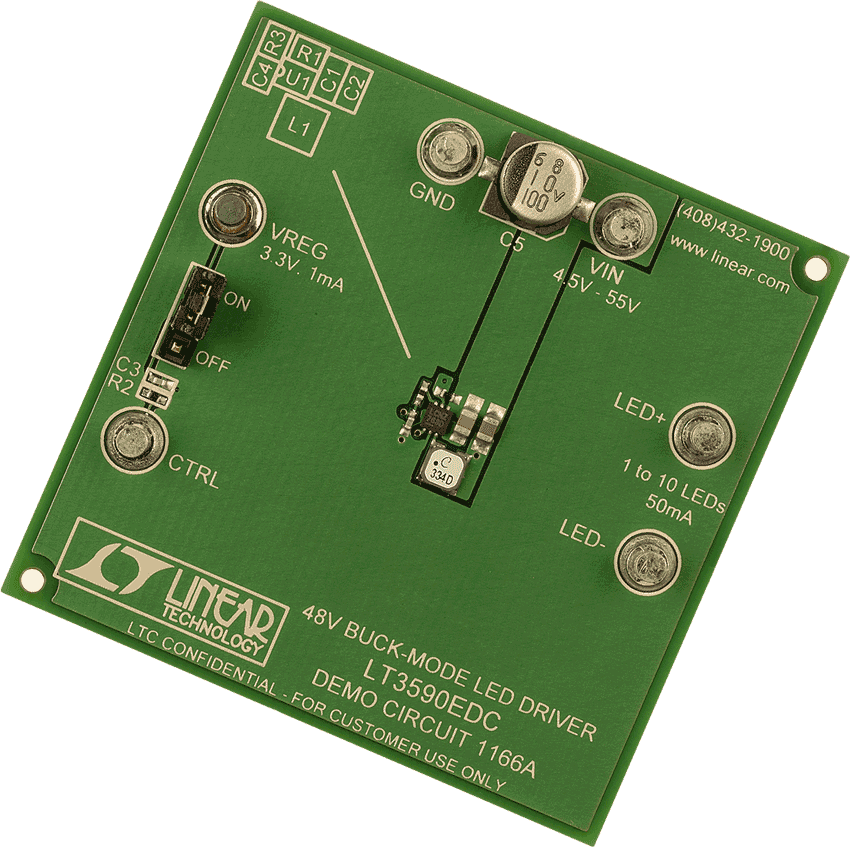

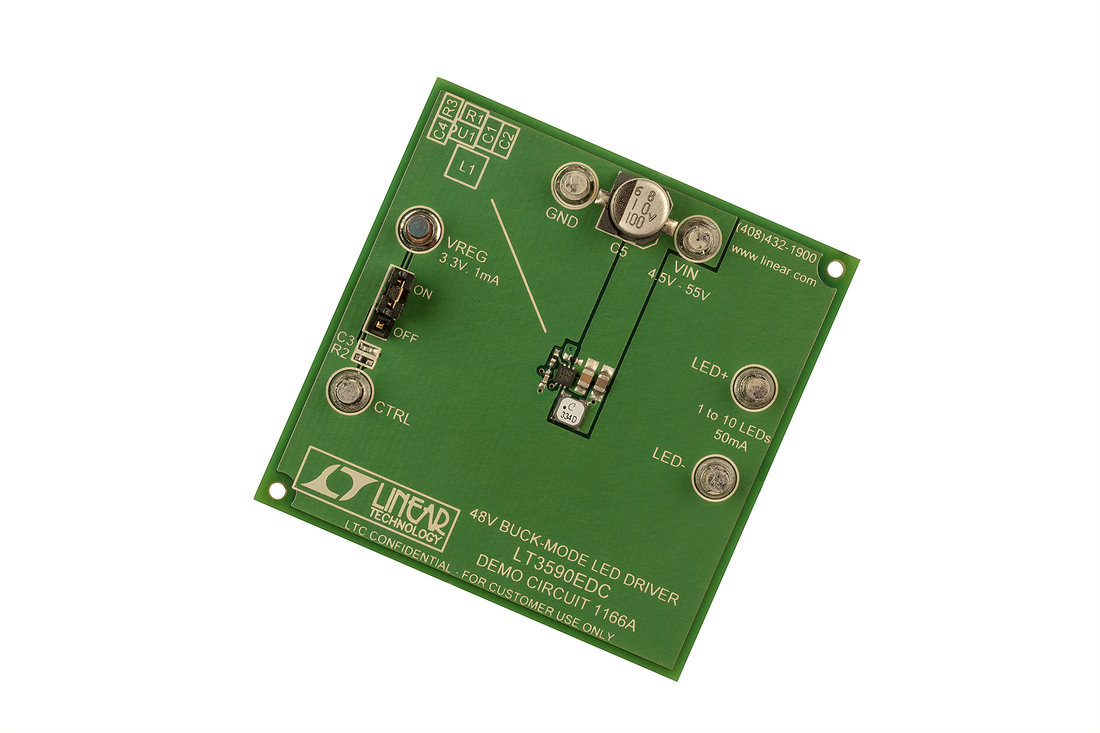

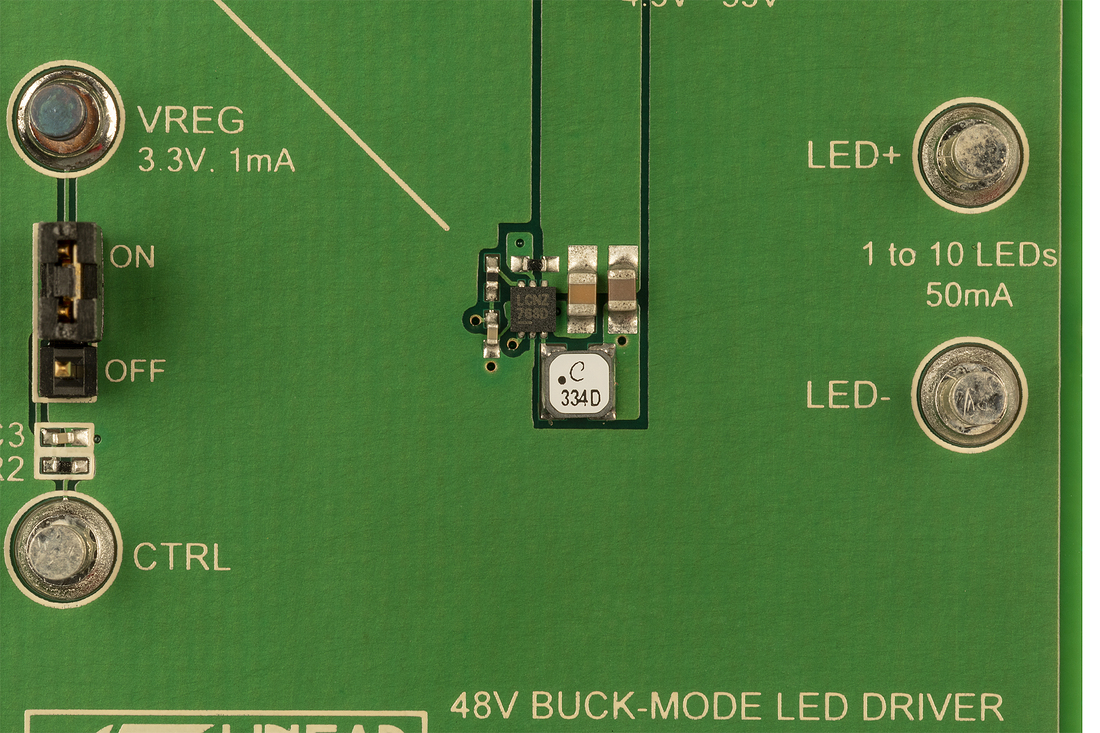

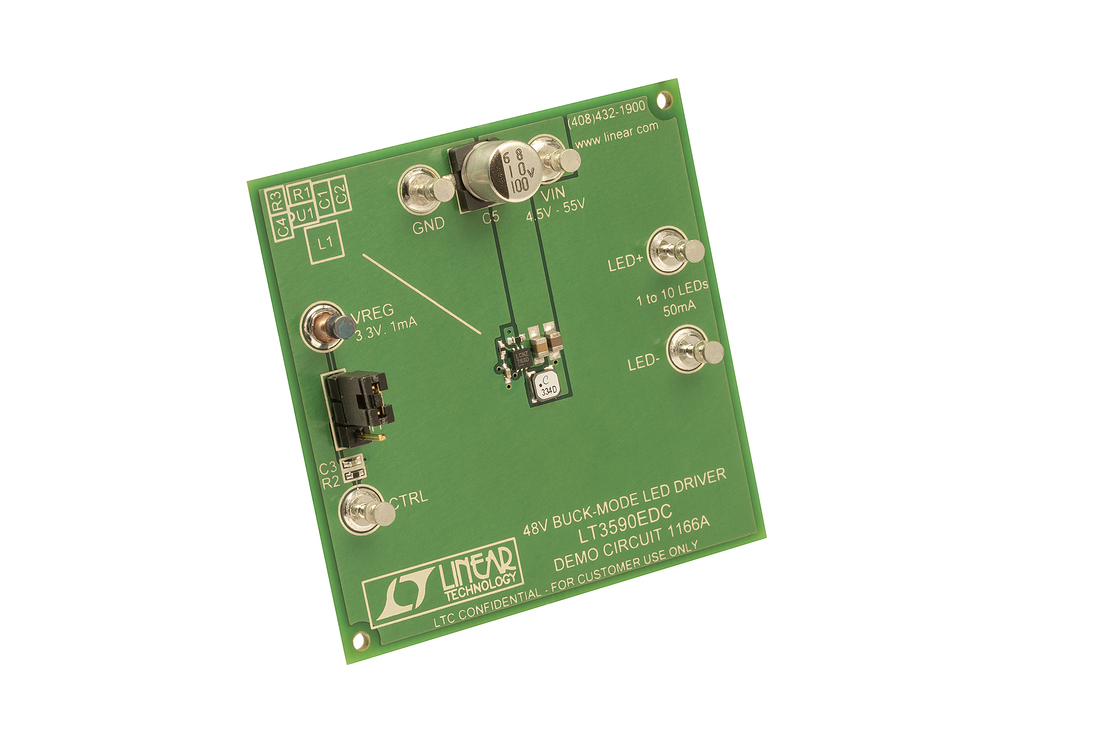

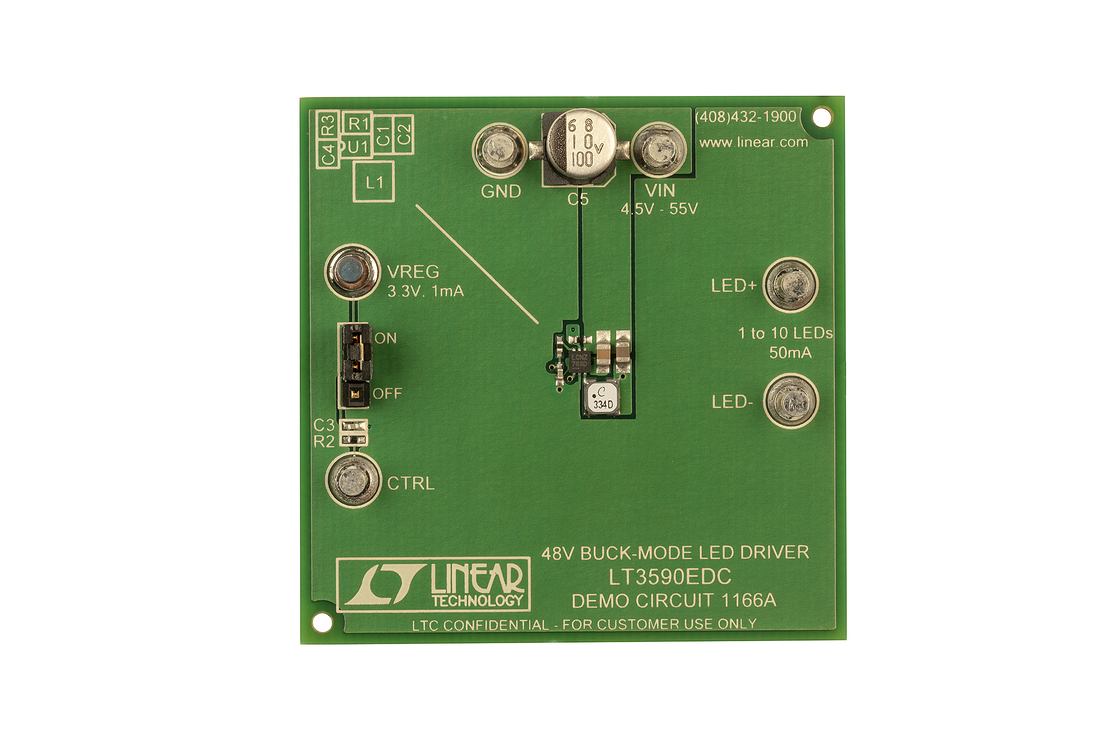

評価キット (1)
参考資料
-
R518 Reliability Data3/26/2018PDF34 K
-

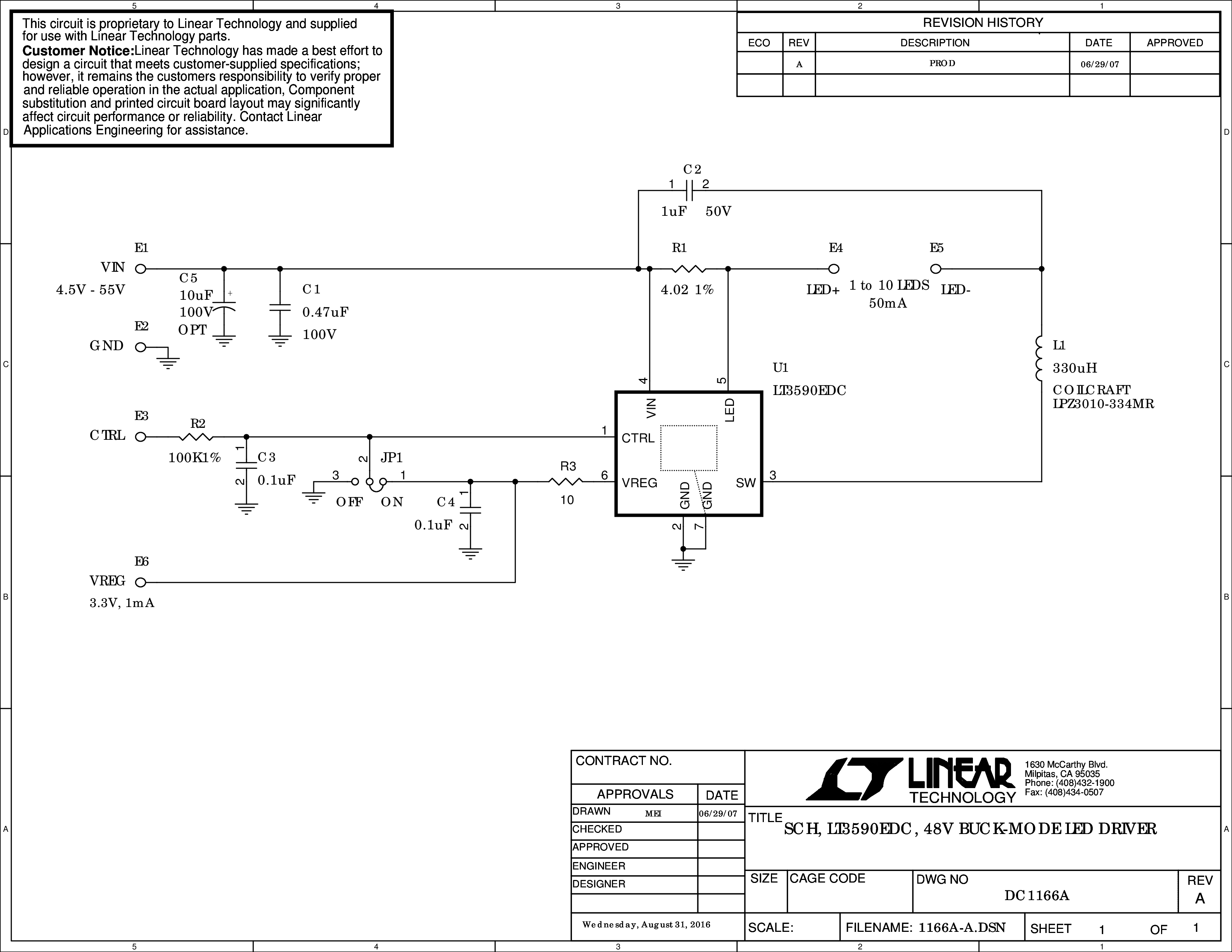

DC1166A - Demo Manual9/28/2016PDF430K
-
Efficient 48V Buck Mode LED Driver Delivers 50mA1/1/2008 LT Journal
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LT3590
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LT3590EDC#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 6-Lead DFN (2mm x 2mm w/ EP) | |
| LT3590EDC#TRPBF | 材料宣誓書（MD） | 信頼性データ | 6-Lead DFN (2mm x 2mm w/ EP) | |
| LT3590ESC8#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SC70 | |
| LT3590ESC8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SC70 | |
| ウェハ・ファブリケーション・データ | R518 Reliability Data |
