特長
- CCD、LCD、LEDバックライトおよびOLEDアプリケーションに最適
- 1セル・リチウムイオン・バッテリから15V(50mA)、-8V(100mA)、20V(20mA)を容易に生成
- VIN範囲:2.5V~6V
- 広い出力範囲:昇圧コンバータは32Vまで、反転コンバータは-32Vまで
- 昇圧チャネルの出力切断
- Boost3出力ピンにより、「1線電流源」の電圧設定/電流設定が可能
- フォールトI/Oピン・インジケータを使用した過負荷フォールト保護
- ソフトスタートとイネーブルを組み合わせたピン
- 3mm×3mmの小型20ピンQFNパッケージ
製品概要
LT3587は正の高電圧電源を2個、負の高電圧電源を1個必要とするアプリケーション向けにワンチップ・ソリューションを提供します。入力電圧範囲が2.5V~6Vなので、様々なバッテリ駆動システムに最適です。
1本の抵抗で3つの出力電圧レベルとBoost3の出力電流を設定します。インテリジェント・ソフトスタート機能により、1個のコンデンサを使用してBoost1出力、続いて負電圧出力の順番でソフトスタートすることができます。また、内部シーケンシング回路により、Boost1出力が最終値の87%に達するまでは反転コンバータはディスエーブルされています。
LT3587はすべてのパワースイッチ、ソフトスタート回路、出力切断回路を3mm×3mmの小型QFNパッケージに搭載しています。集積度が高く、小型の外付け部品を使用するので、スペースが制限されたアプリケーションに最適です。
アプリケーション
- デジタル・スチールおよびビデオ・カメラ
- スキャナおよびディスプレイ・システム
- PDA、携帯電話、ハンドヘルド・コンピュータ
- LEDバックライトおよびOLEDディスプレイ・ドライバ
- CCDイメージャのバイアス
- 一般の高電圧電源のバイアス
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
製品モデル
2
1Ku当たりの価格
最低価格:$3.54
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT3587
資料
5
Filters
1つが該当
すべて
すべて
ユーザ・ガイド
1
更新 09/24/2009
English
DC1348A - Demo Manual
1.00M
信頼性データ
1
更新 03/26/2018
English
R530 Reliability Data
20.92 K
技術記事
2
HTML
更新 09/01/2008
English
HTML
更新 01/01/2009
English
この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
参考資料 1
設計リソース 2
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
LT3587EUD#PBF | 20-Lead QFN (3mm x 3mm x 0.75mm w/ EP) |
|
|
LT3587EUD#TRPBF | 20-Lead QFN (3mm x 3mm x 0.75mm w/ EP) |
|
- LT3587EUD#PBF
- ピン/パッケージ図
- 20-Lead QFN (3mm x 3mm x 0.75mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3587EUD#TRPBF
- ピン/パッケージ図
- 20-Lead QFN (3mm x 3mm x 0.75mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
ソフトウェアおよび製品のエコシステム
評価用キット 1

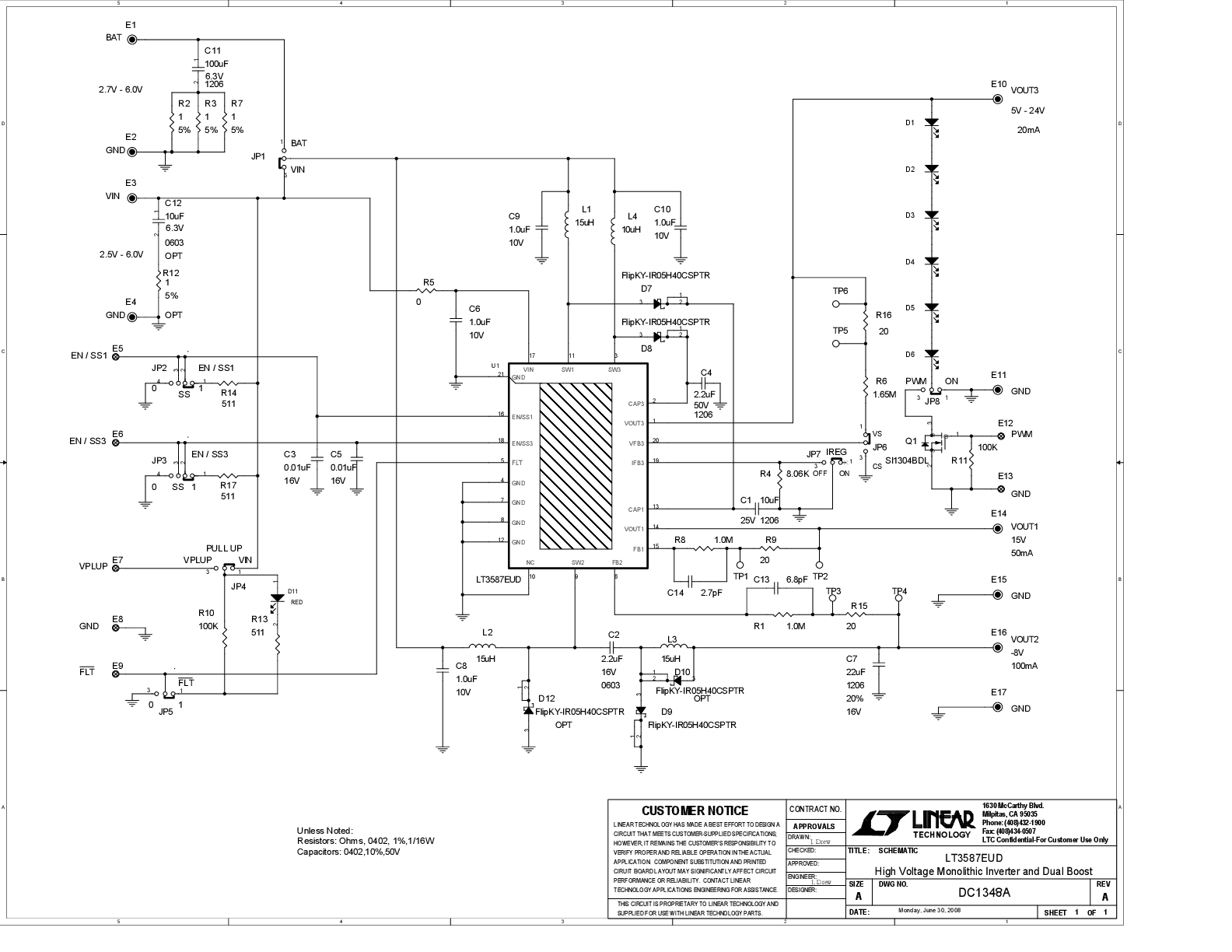

DC1348A
