LT3513: TFT-LCD パネル向け2MHz高電流5 出力レギュレータ データシート (Rev. )7/12/2009PDF2M
類似製品
製品概要
機能と利点
- 入力電圧範囲：4.5V～30V
- 4 個のスイッチを内蔵：2.2A 降圧スイッチ、1.5A 昇圧スイッチ、0.25A 昇圧スイッチ、0.25A 反転スイッチ（最小電流制限を保証）
- 外付けNPN LDO のドライバ
- 固定周波数、低ノイズ出力
- 降圧用のインダクタ電流センス
- 全出力にソフトスタート機能搭載
- 外部設定可能なVON 遅延
- 3 個のショットキー･ダイオードを内蔵
- PGOOD ピンによるAVDD 出力切断
- PanelProtect™ 回路により、フォールト時にVON をディスエーブル

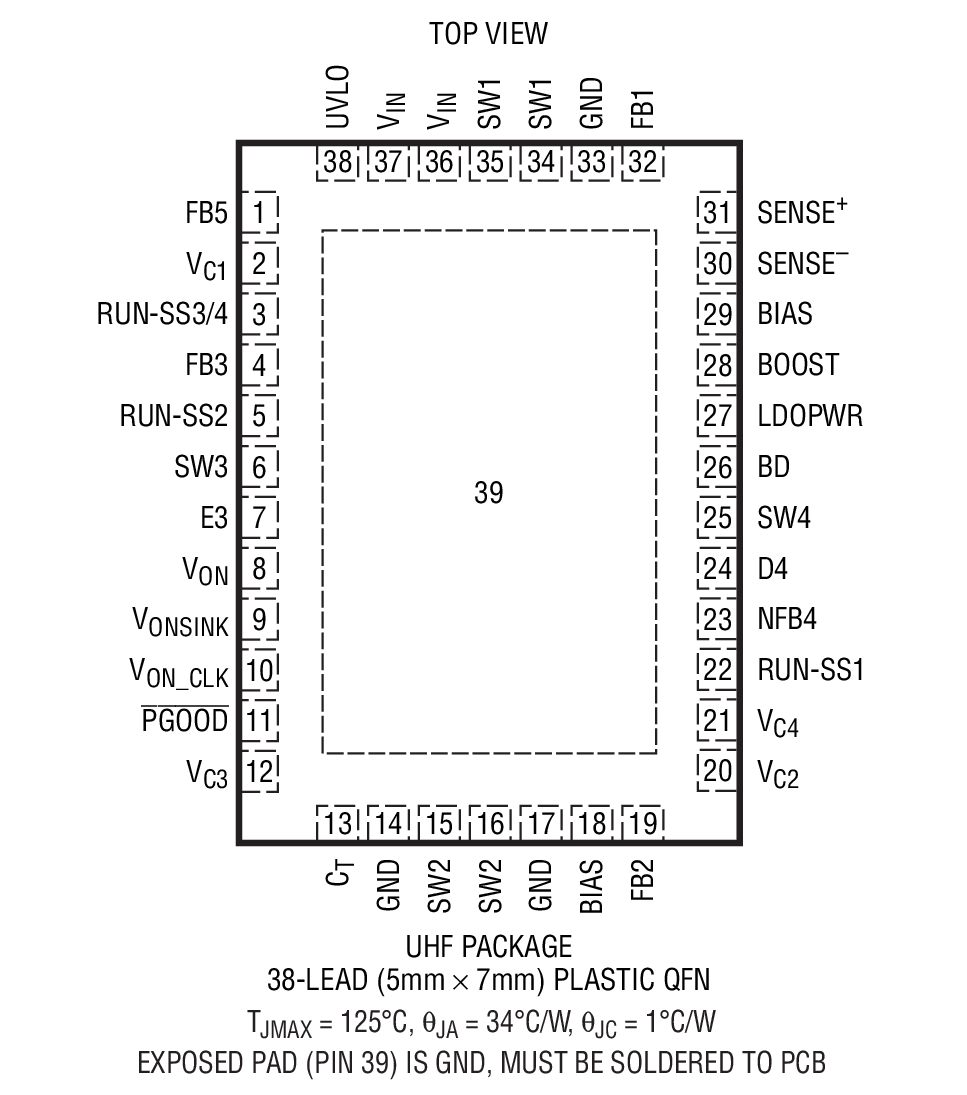

- 熱特性が改善された38 ピン5mm×7mm QFN パッケージ

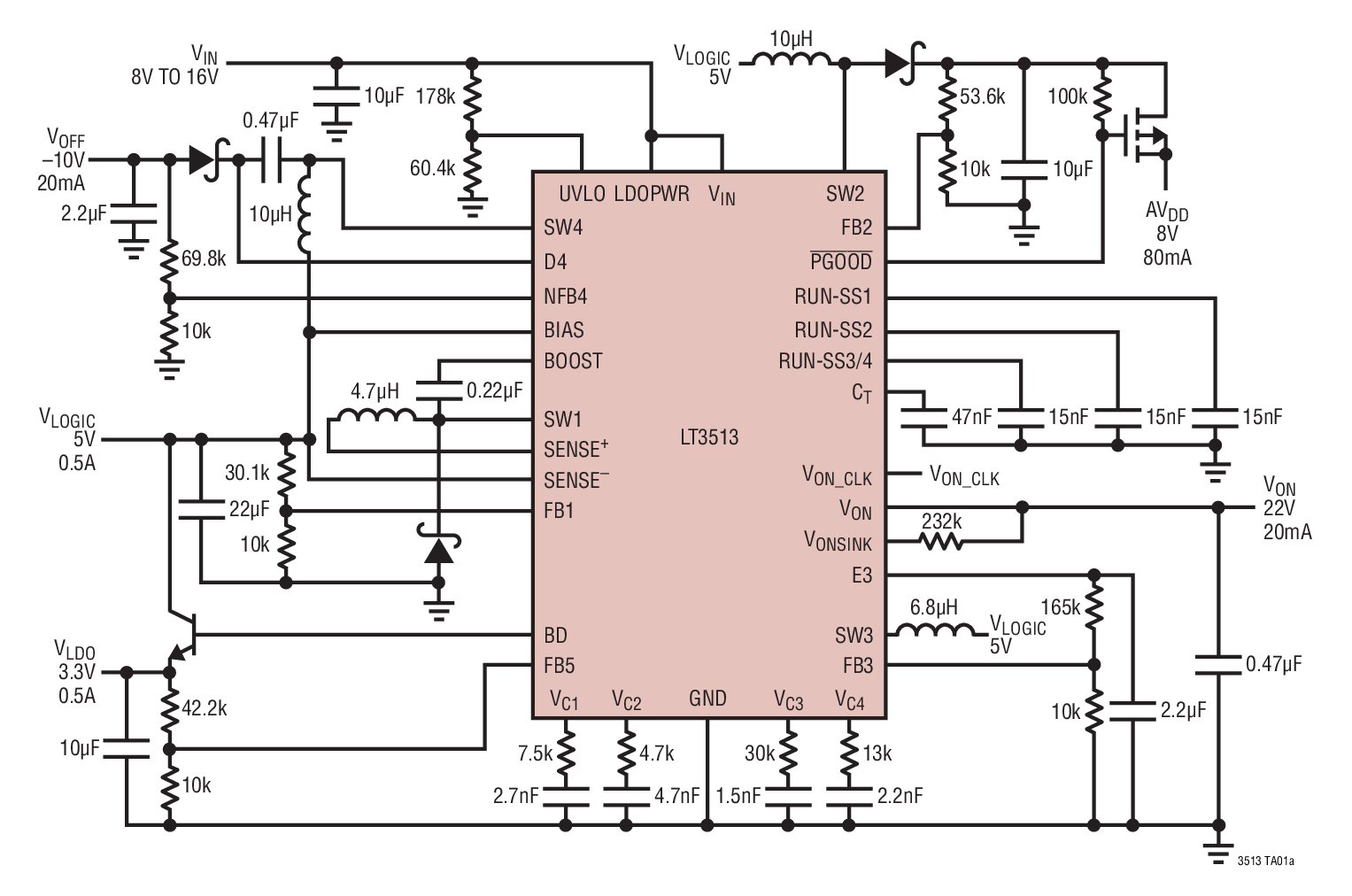

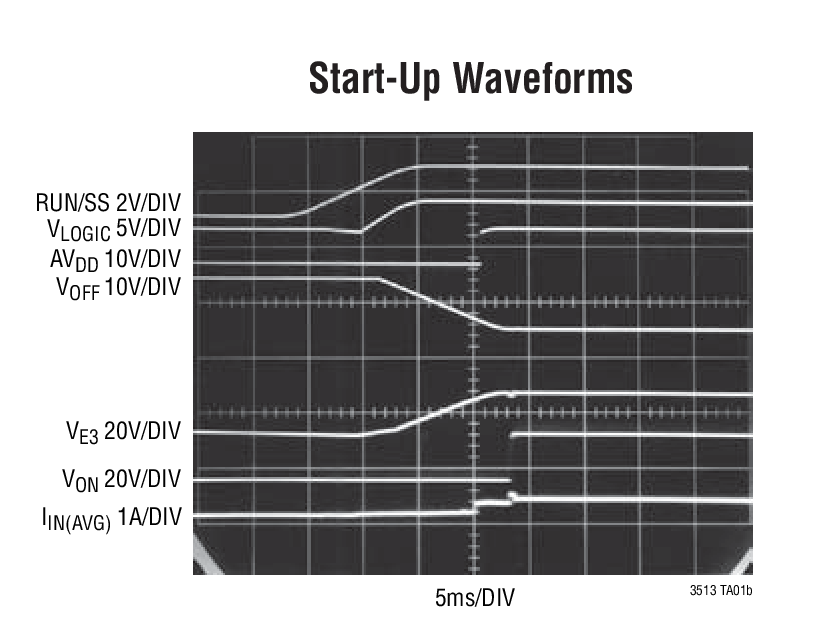

製品概要
LT3513は、大型TFT-LCDパネルに電力を供給する調整可能な5 出力スイッチング･レギュレータです。38 ピン5mm×7mm QFN パッケージで供給されるこのデバイスは、3.3Vまたは5Vのロジック電源を生成するとともに、TFT-LCDパネルに必要なトリプル出力電源を生成します。また、内部リニア･レギュレータによってドライブされる外付けNPNを追加することにより、より低電圧の補助ロジック電源を生成することもできます。降圧レギュレータは最大1.2A の電流で低電圧出力VLOGICを供給し、4.5V～30Vの広い入力範囲で動作可能です。高電力の昇圧コンバータ、比較的低電力の昇圧コンバータ、反転コンバータにより、LCD パネルに必要な3 つの出力電圧AVDD、VON、VOFF を個別に供給します。ハイサイドPNP はVON 信号を遅延付きでオンし、最大30mAを処理できます。また、保護回路により、4 つの出力のいずれかが設定電圧を10%以上下回ると、VON がディスエーブルされます。
アプリケーション
- 車載TFT-LCDディスプレイ
- 大型TFT-LCDデスクトップ･モニタ
- フラットパネルTV
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R530 Reliability Data3/26/2018PDF20 K
-

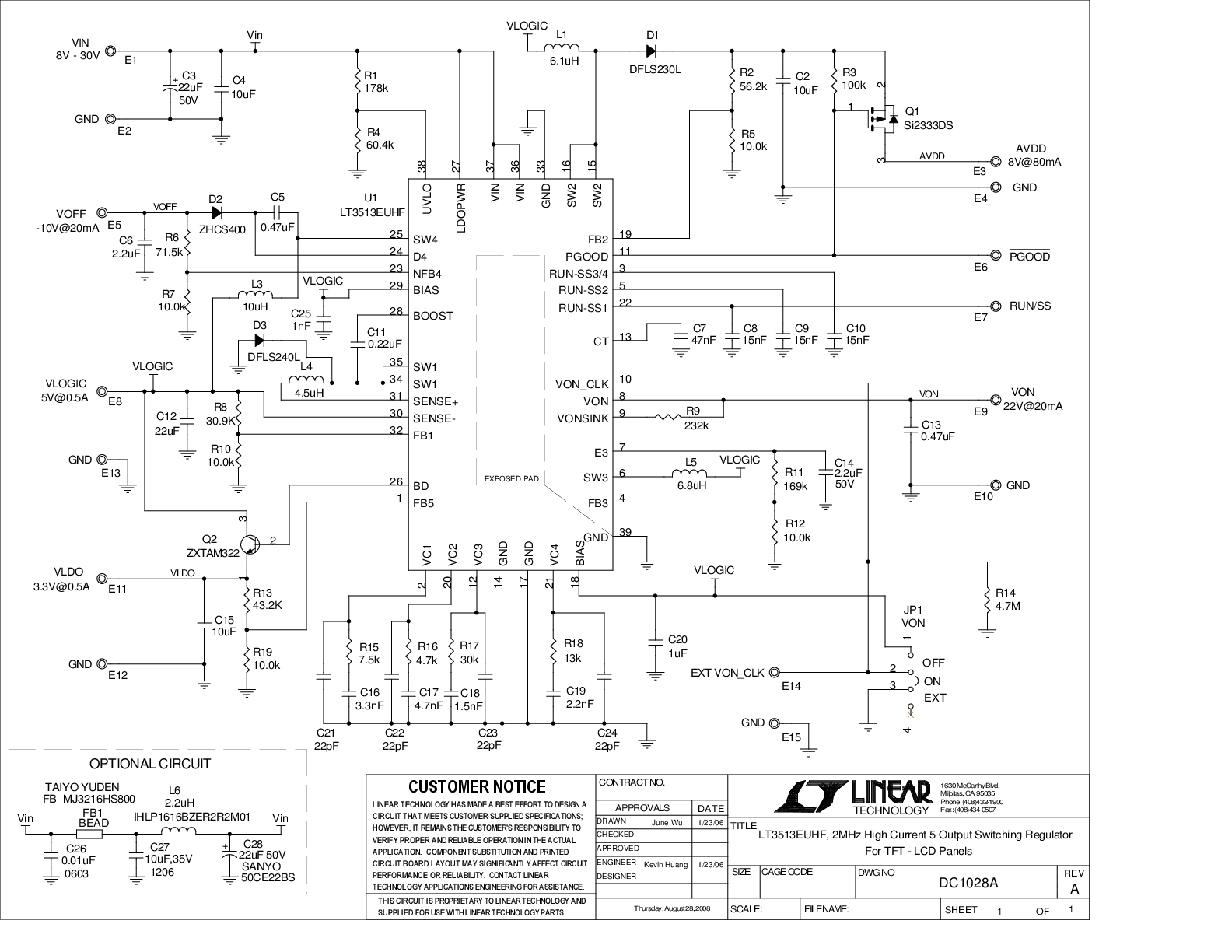

DC1028A - Demo Manual9/24/2009PDF220K
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LT3513
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LT3513EUHF#PBF | 成分表 | 品質および信頼性 | 38-Lead QFN (5mm x 7mm w/ EP) | |
| LT3513EUHF#TRPBF | 成分表 | 品質および信頼性 | 38-Lead QFN (5mm x 7mm w/ EP) | |
| LT3513IUHF#PBF | 成分表 | 品質および信頼性 | 38-Lead QFN (5mm x 7mm w/ EP) | |
| LT3513IUHF#TRPBF | 成分表 | 品質および信頼性 | 38-Lead QFN (5mm x 7mm w/ EP) | |
| Wafer Fabrication Data | R530 Reliability Data |
