製品概要
機能と利点
- 低消費電流
- アクティブ・モードで60μA
- シャットダウン・モードで0.1μA
- 低ノイズ制御技法（LT3495/-1では、スイッチング周波数は常に可聴帯域を超える）
- パワーNPNを搭載：
- 650mAの電流制限 (LT3495/B)
- 350mAの電流制限 (LT3495-1/B-1)
- 出力切断機能を搭載
- 出力調光機能を搭載
- 広い入力範囲：2.3V～16V
- 広い出力範囲：最大40V
- 帰還抵抗を内蔵
- 小型10ピン3mm×2mm DFNパッケージ
製品概要
LT3495/LT3495B/LT3495-1/LT3495B-1は、パワースイッチ、帰還抵抗、出力切断回路を内蔵する低ノイズ昇圧コンバータです。これらのデバイスはピーク･インダクタ電流とスイッチのオフ時間を変えることによって電力供給を制御します。この革新的な制御技法を採用することにより、出力電圧リップルを低く抑えるとともに、広い負荷範囲で高効率を維持します。LT3495/LT3495-1の場合、スイッチのオフ時間は一定のレベルを超えることができないので、スイッチング周波数が全負荷範囲で可聴帯域を超えることが保証されます。これらのデバイスは650mA（LT3495/LT3495B）および350mA（LT3495-1/LT3495B-1）の電流制限機能をもつ高性能NPNパワースイッチを搭載しています。消費電流は60μAと低く、シャットダウン時にはさらに0.1μAに低減されます。切断回路を内蔵しているので、シャットダウン時に出力電圧を入力から絶縁することができます。補助リファレンス入力（CTRLピン）により、内蔵の1.235V帰還リファレンスをより小さな値でオーバーライドするので、動作時に出力電圧を完全に制御可能です。LT3495シリーズは小型10ピン3mm×2mm DFNパッケージで供給されます。
アプリケーション
- OLED電源
- 低ノイズ電源
- MP3プレーヤ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

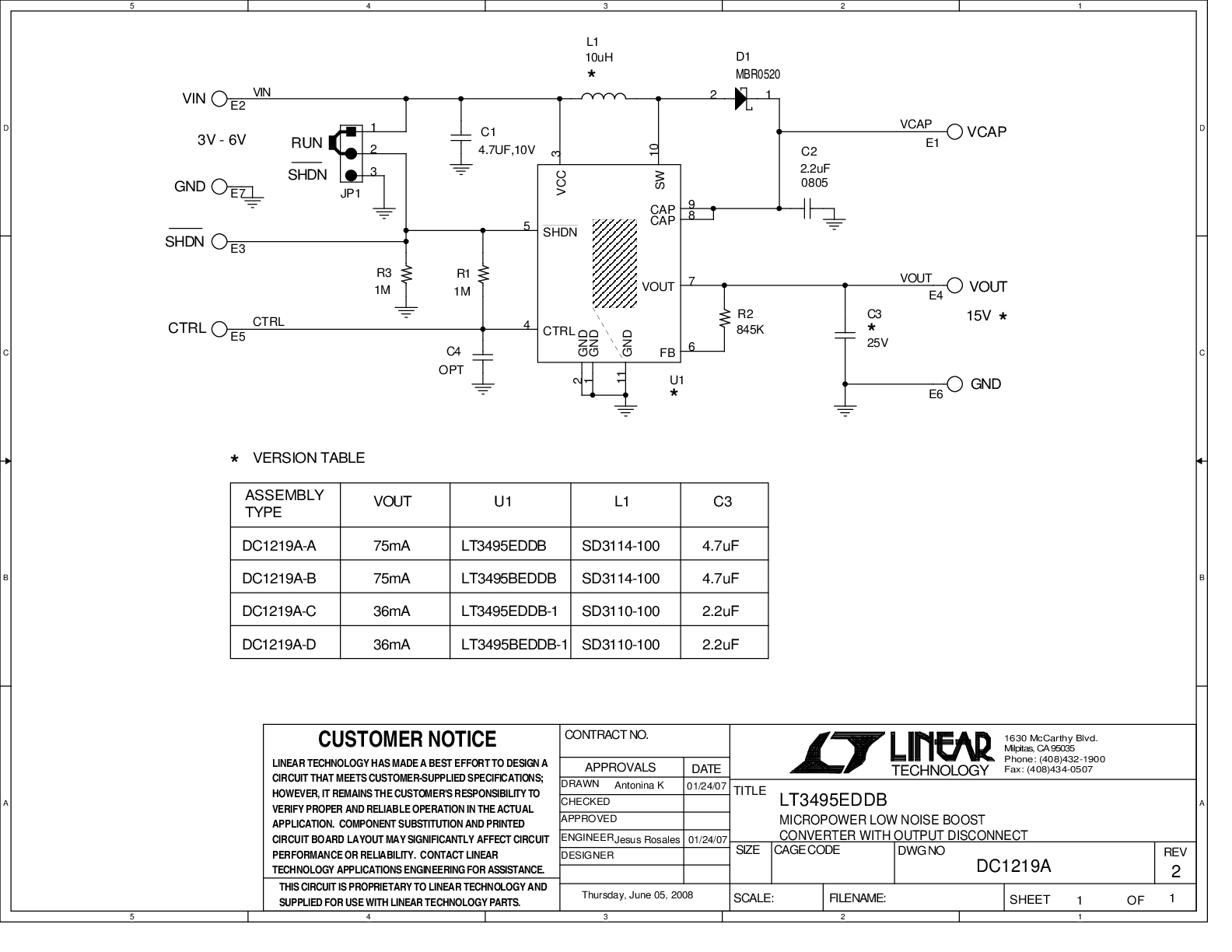

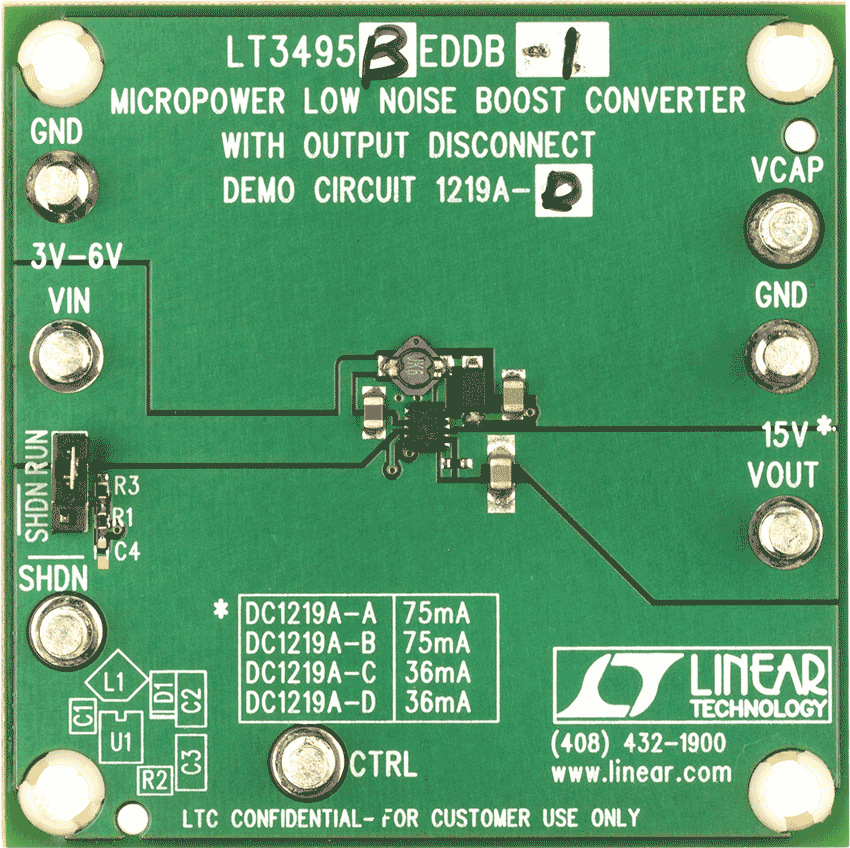

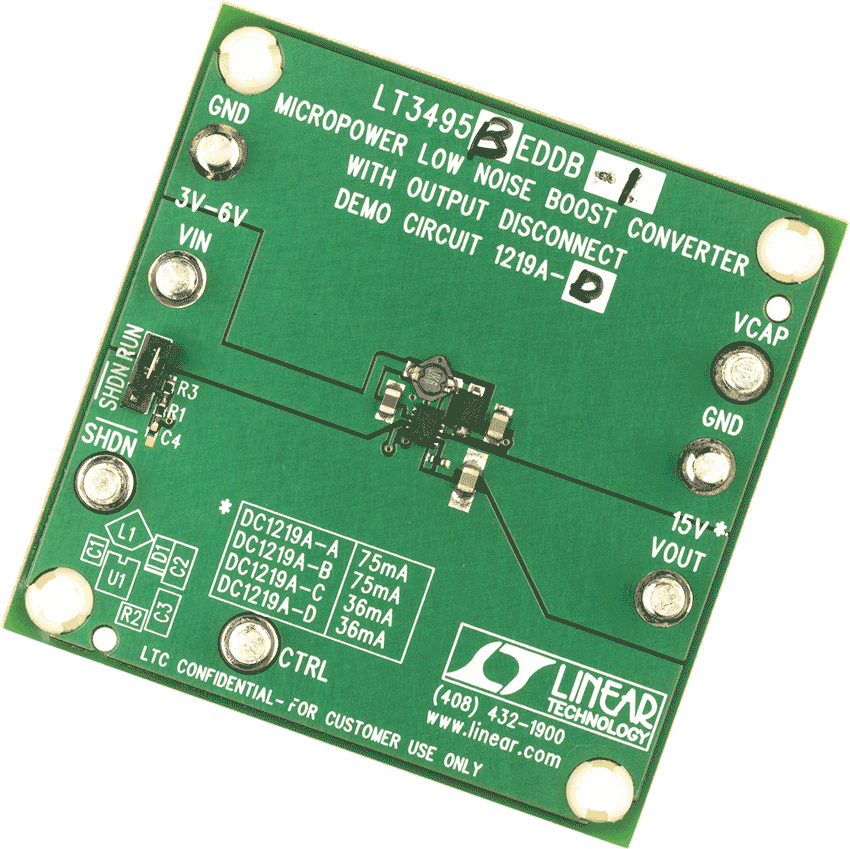

評価キット (4)
参考資料
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
LTspiceシュミレータ
下記製品はLTspiceで使用することが出来ます。:
LT3495
LT3495-1
LT3495B
LT3495B-1
おすすめ製品
LT3495 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LT3495BEDDB#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead DFN (3mm x 2mm w/ EP) | |
| LT3495BEDDB#TRPBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead DFN (3mm x 2mm w/ EP) | |
| LT3495BEDDB-1#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead DFN (3mm x 2mm w/ EP) | |
| LT3495BEDDB-1#TRPBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead DFN (3mm x 2mm w/ EP) | |
| LT3495EDDB#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead DFN (3mm x 2mm w/ EP) | |
| LT3495EDDB#TRPBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead DFN (3mm x 2mm w/ EP) | |
| LT3495EDDB-1#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead DFN (3mm x 2mm w/ EP) | |
| LT3495EDDB-1#TRPBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead DFN (3mm x 2mm w/ EP) | |
| ウェハ・ファブリケーション・データ | R530 Reliability Data |
