特長
- 内蔵IGBTドライバ
- 出力電圧モニタ
- 小型トランスを使用:5.8mm×5.8mm×3mm
- 2個のAA電池、1セル・リチウムイオン電池など1.8V~
10Vのあらゆる電源で動作 - 出力電圧分割器が不要
- 外部ショットキー・ダイオードが不要
- あらゆるサイズのフォトフラッシュ・コンデンサを充電

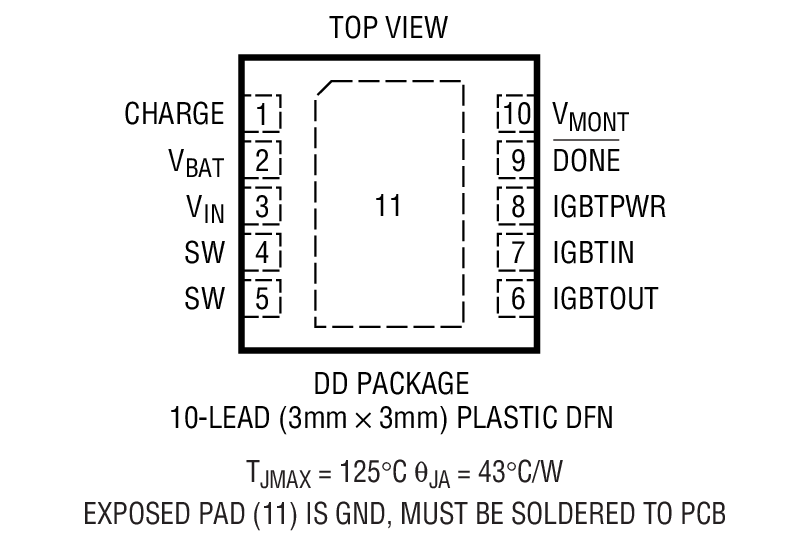

- 10ピン (3mm × 3mm) DFNパッケージ

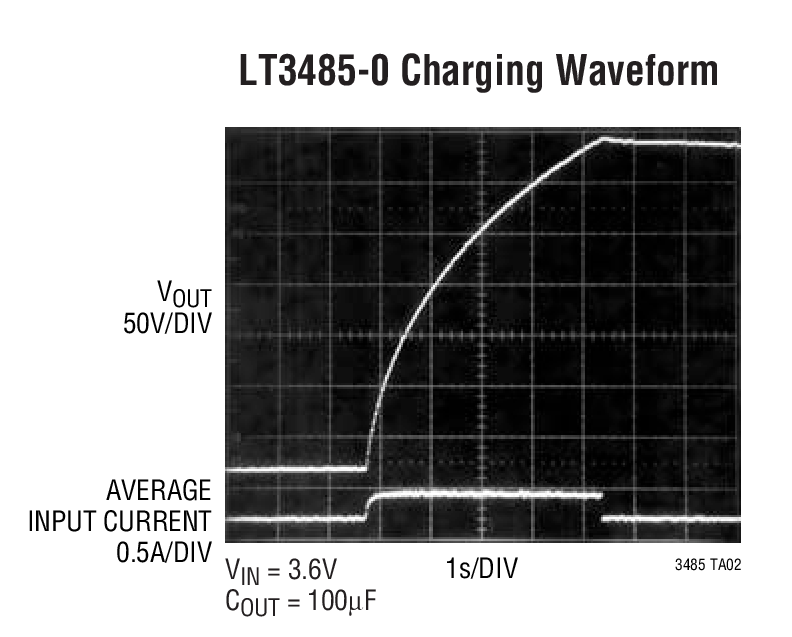

LT3485ファミリーのフォトフラッシュ・チャージャは高度に集積化されたICで、完全なチャージャとIGBTドライブ機能を内蔵しています。LT3485-xには特許を取得した制御方式が採用されているので、超小型のトランスを使用することができます。出力電圧の検出に外部回路は不要です。トランスの巻数比により最終充電電圧が制御されます。充電中、マイクロコントローラはモニタ・ピンを介してコンデンサの出力電圧をモニタすることができます。各デバイスには高電圧NPNパワー・スイッチが内蔵されており、このスイッチは、外付けのショットキー・ダイオードなしに、スイッチ・ピンの負電圧に耐えることができます。このデバイスにはVBATピンが備わっており、2個のAA電池を使ってコンデンサを充電することができます。内部回路はVINピンから給電されて動作します。LT3485-0の1次電流制限は1.4Aですが、LT3485-3、LT3485-2、およびLT3485-1の電流制限はそれぞれ2A、1Aおよび0.7Aです。これらの異なる電流制限により、入力電流が厳密に制御されます。
ユーザーはCHARGEピンによってこのデバイスを完全に制御できます。CHARGEピンを“L”にドライブするとデバイスはシャットダウンします。DONEピンはデバイスが充電を完了したことを知らせます。LT3485シリーズのデバイスはリードレス (3mm × 3mm)DFNパッケージで供給されます。
アプリケーション
- デジタルカメラと携帯電話のフラッシュ・チャージャ
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT3485
資料
Filters
1つが該当
データシート
2
ユーザ・ガイド
1
190.00K
信頼性データ
1
21.17 K
技術記事
1
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
LT3485EDD-0#PBF | 10-Lead DFN (3mm x 3mm w/ EP) |
|
|
LT3485EDD-0#TRPBF | 10-Lead DFN (3mm x 3mm w/ EP) |
|
|
LT3485EDD-1#PBF | 10-Lead DFN (3mm x 3mm w/ EP) |
|
|
LT3485EDD-1#TRPBF | 10-Lead DFN (3mm x 3mm w/ EP) |
|
|
LT3485EDD-2#PBF | 10-Lead DFN (3mm x 3mm w/ EP) |
|
|
LT3485EDD-2#TRPBF | 10-Lead DFN (3mm x 3mm w/ EP) |
|
|
LT3485EDD-3#PBF | 10-Lead DFN (3mm x 3mm w/ EP) |
|
|
LT3485EDD-3#TRPBF | 10-Lead DFN (3mm x 3mm w/ EP) |
|
- LT3485EDD-0#PBF
- ピン/パッケージ図
- 10-Lead DFN (3mm x 3mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3485EDD-0#TRPBF
- ピン/パッケージ図
- 10-Lead DFN (3mm x 3mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3485EDD-1#PBF
- ピン/パッケージ図
- 10-Lead DFN (3mm x 3mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3485EDD-1#TRPBF
- ピン/パッケージ図
- 10-Lead DFN (3mm x 3mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3485EDD-2#PBF
- ピン/パッケージ図
- 10-Lead DFN (3mm x 3mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3485EDD-2#TRPBF
- ピン/パッケージ図
- 10-Lead DFN (3mm x 3mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3485EDD-3#PBF
- ピン/パッケージ図
- 10-Lead DFN (3mm x 3mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3485EDD-3#TRPBF
- ピン/パッケージ図
- 10-Lead DFN (3mm x 3mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
ソフトウェアおよび製品のエコシステム
評価用キット 3
DC895A-B
LT3485EDD-1 | Photoflash Charger, 225mA Input Current, VIN = 2.8V to 4.2V, VBAT = 1.8V to 4.2V, 5V Max
製品の詳細

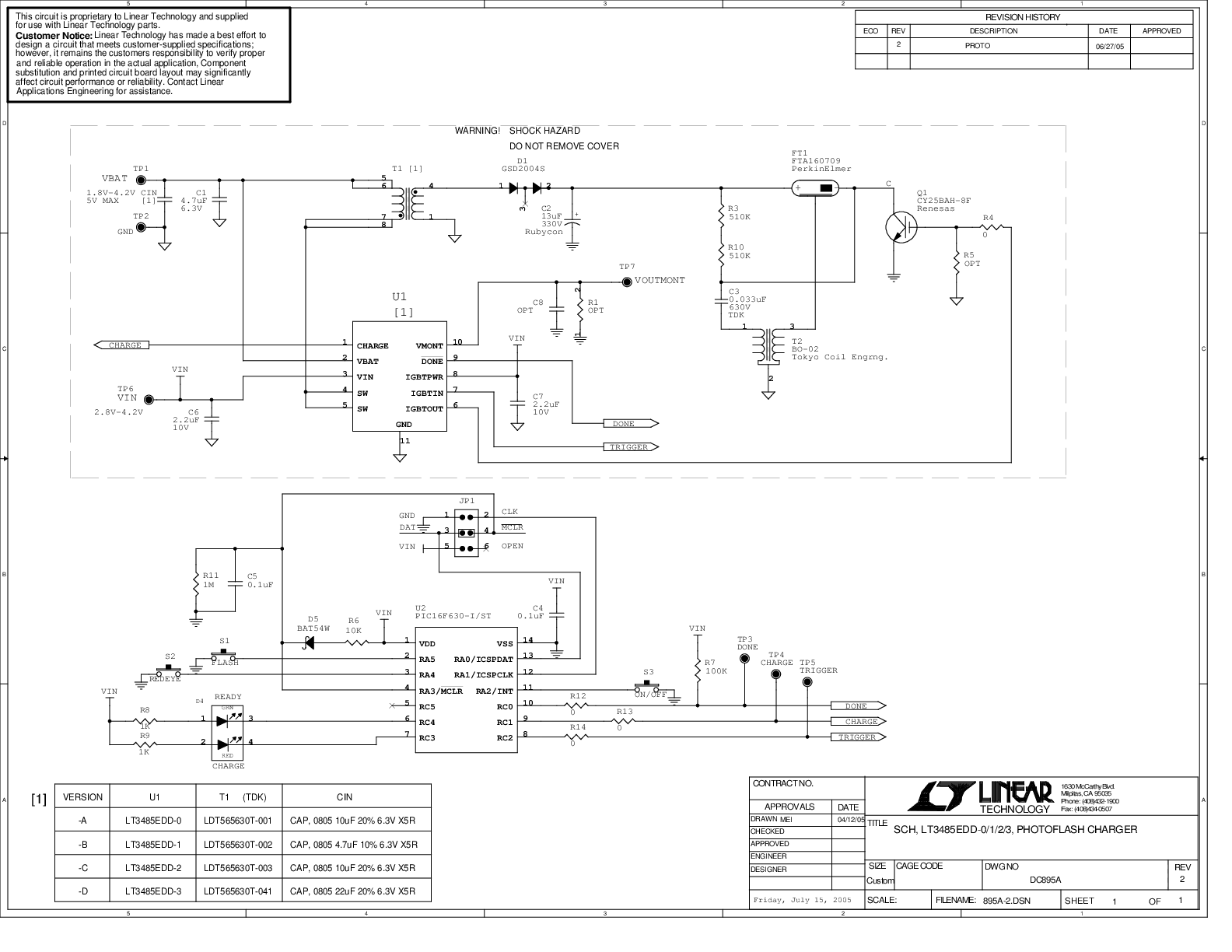

DC895A-B: Demo Board for the LT3485 Photoflash Capacitor Chargers with Output Voltage Monitor and Integrated IGBT Drive.
資料
DC895A-A
LT3485EDD-0 | Photoflash Charger, 500mA Input Current, VIN = 2.8V to 4.2V, VBAT = 1.8V to 4.2V, 5V Max
製品の詳細
DC895A-A: Demo Board for the LT3485 Photoflash Capacitor Chargers with Output Voltage Monitor and Integrated IGBT Drive.
資料
DC895A-C
LT3485EDD-2 | Photoflash Charger, 350mA Input Current, VIN = 2.8V to 4.2V, VBAT = 1.8V to 4.2V, 5V Max
製品の詳細
DC895A-C: Demo Board for the LT3485 Photoflash Capacitor Chargers with Output Voltage Monitor and Integrated IGBT Drive.
資料
評価用キット3
ツールおよびシミュレーション 1
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
