特長
- 高い出力電圧：最大90V
- ショットキーダイオードを内蔵
- 48V、280mAの内部スイッチ
- ハイサイドAPD電流モニタ
- スイッチング周波数を調整可能：650kHzまたは1.1MHz
- 広い入力電圧範囲：2.5V～16V
- 表面実装部品
- 低いシャットダウン電流：＜1μA
- ソフトスタート
- 内部補償
- CTRLピンにより、極性の反転なしに出力調整が可能
- 3mm×3mmの16ピンQFNパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LT3482は、光学レシーバのアバランチ･フォトダイオード（APD）をバイアスするために設計された電圧ダブラ付き固定周波数電流モード昇圧DC/DCコンバータです。このデバイスは最大90Vの出力を供給できます。LT3482は全温度範囲にわたって10%より優れた相対精度でハイサイドAPD電流モニタを行います。パワースイッチ、ショットキーダイオード、APD電流モニタを内蔵しているので、コンバータの実装面積を小さく抑えるとともに、ソリューション･コストも低く抑えます。固定スイッチング周波数により、出力ノイズは予測可能で、容易にフィルタ可能です。インダクタ･ベースのトポロジーを採用しているので、スイッチング･ノイズのない入力を保証します。内蔵のハイサイド電流モニタは、250nA～2.5mAの入力範囲で4桁のダイナミックレンジで10%より優れた相対精度でAPD電流に比例する電流を生成します。この電流をリファレンスとして使用し、CTRLピンを介してデジタル設定された出力電圧を供給することができます。LT3482は実装面積の小さい（3mm×3mm）16ピンQFNパッケージで供給されます。
アプリケーション
- APDバイアス
- PINダイオード･バイアス
- 光学レシーバおよびモジュール
- 光ファイバ･ネットワーク機器
データシートを表示
2
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT3482
資料
Filters
1つが該当
-
すべて
-
信頼性データ
-
データシート
-
デザイン・ノート
-
ユーザ・ガイド
-
すべて
-
English
-
日本語
-
中国語
データシート
2
信頼性データ
1
20.92 K
デザイン・ノート
3
ユーザ・ガイド
1
787.00K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LT3482EUD#PBF |
16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)
|
|
|
| LT3482EUD#TRPBF |
16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)
|
|
|
| LT3482IUD#PBF |
16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)
|
|
|
| LT3482IUD#TRPBF |
16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)
|
|
- LT3482EUD#PBF
- ピン／パッケージ図
-
16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3482EUD#TRPBF
- ピン／パッケージ図
-
16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3482IUD#PBF
- ピン／パッケージ図
-
16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT3482IUD#TRPBF
- ピン／パッケージ図
-
16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
ソフトウェアおよび製品のエコシステム
評価用キット 1
DC975A
LT3482EUD Demo Board | 3V ≤ VIN ≤ 12V, VOUT = 80V @ 2mA
製品の詳細

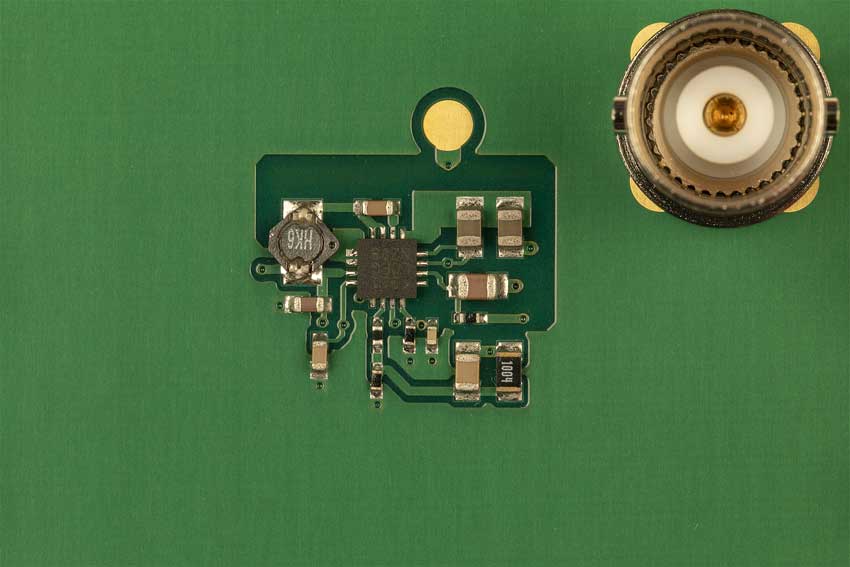

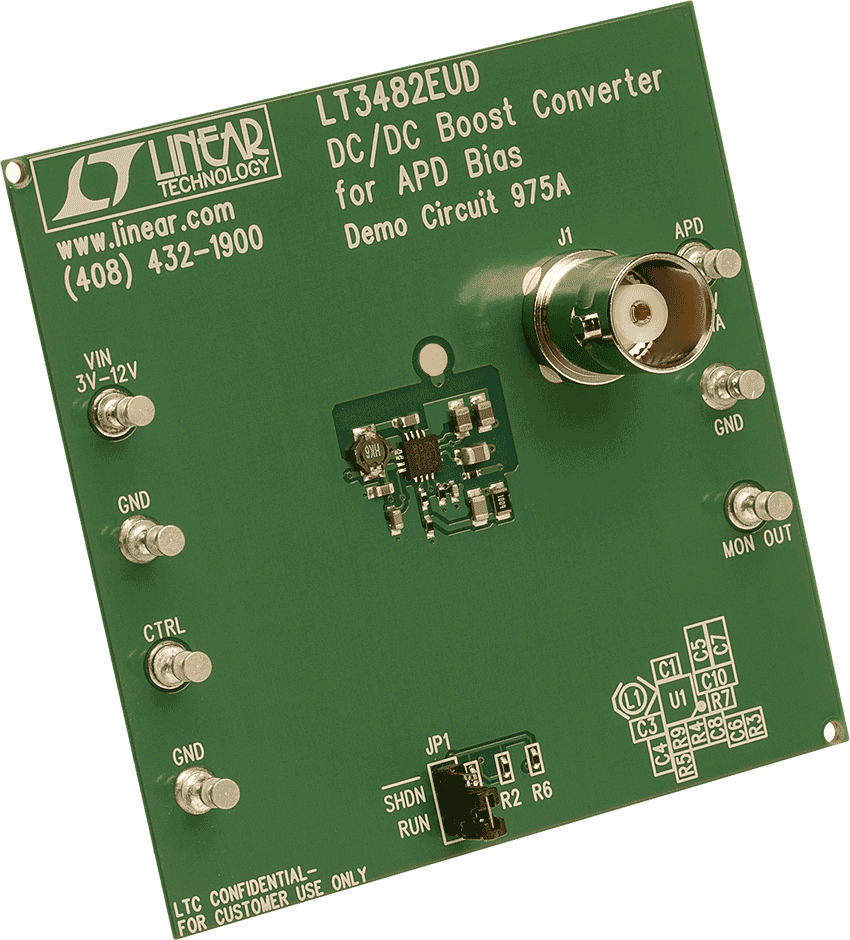

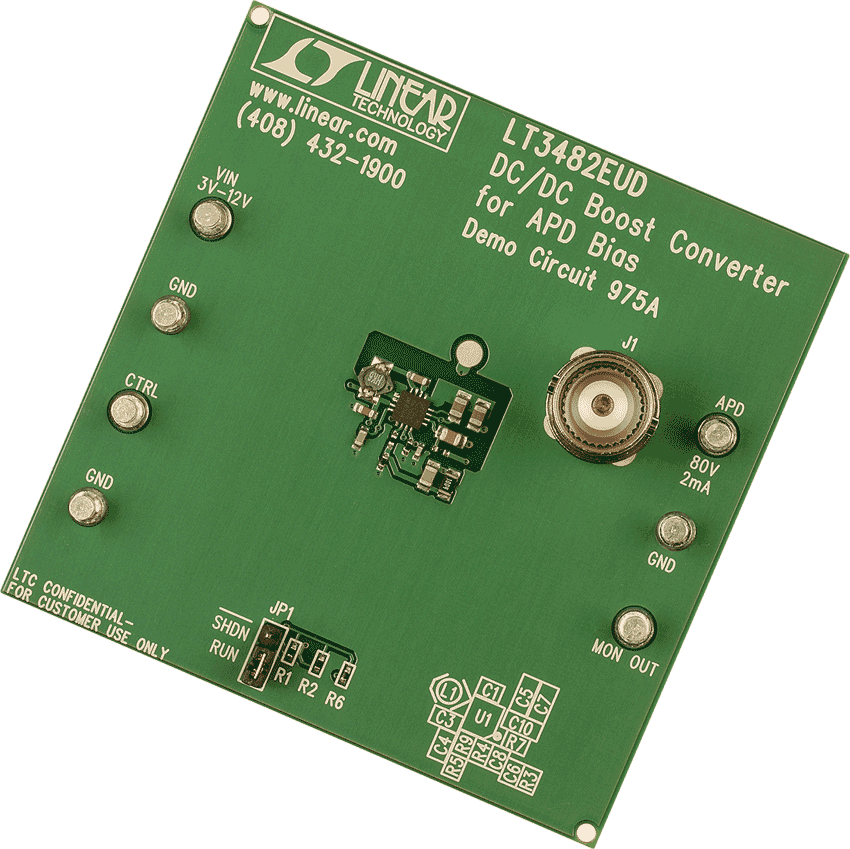

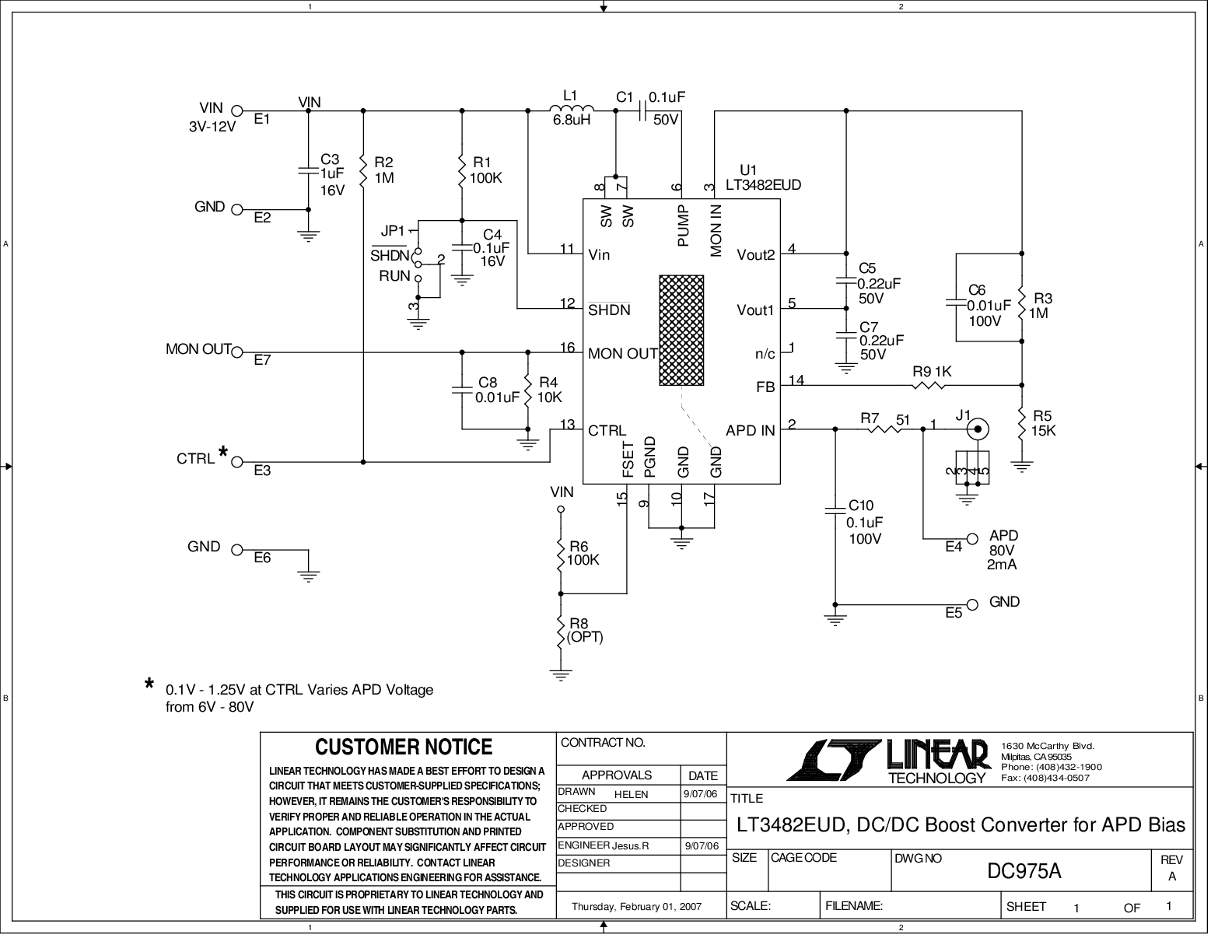

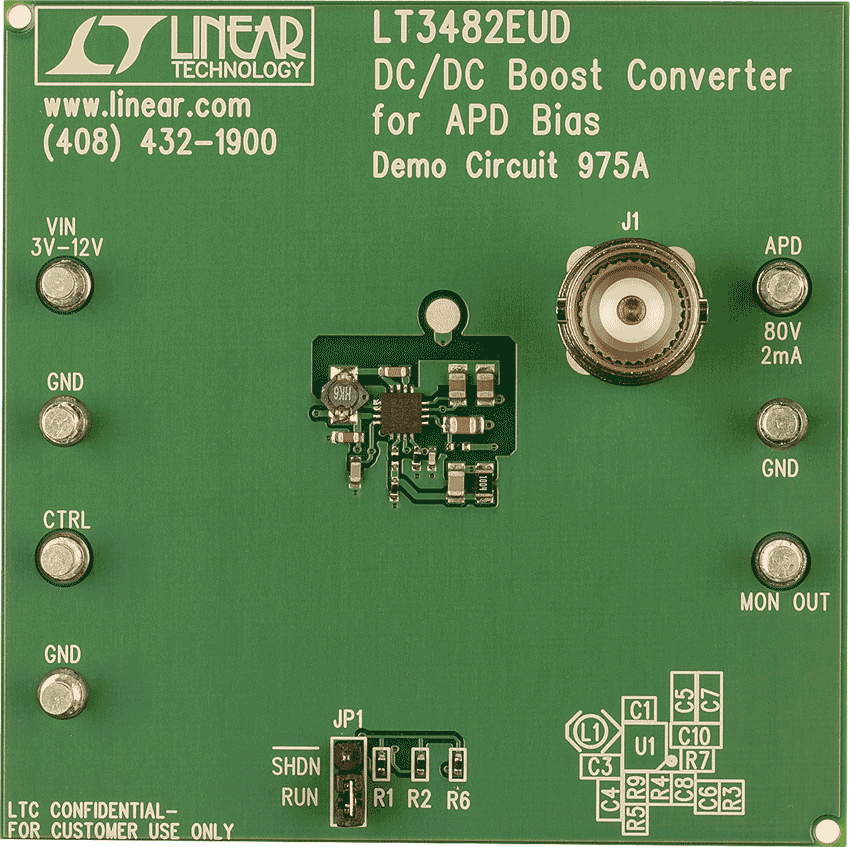

Demonstration circuit 975A is a DC/DC Converter featuring the LT3482 in a 3mm x 3mm QFN package and trageting APD Bias applications. This demo circuit is designed to convert a 3V-12V source to 80V at 2mA.
資料
ツールおよびシミュレーション 1
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
Lt Spice
