LT3431

高電圧、3A、500kHz降圧スイッチングレギュレータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$6.57
特長
  • 広い入力範囲:5.5V~60V
  • ピークスイッチ電流:3A
  • 小型熱特性改善型16ピンTSSOPパッケージ
  • 固定500kHzスイッチング周波数
  • 飽和スイッチ設計:0.1Ω
  • 全デューティサイクル範囲でピークスイッチ電流が一定
  • 実行消費電流:2.5mA
  • シャットダウン電流:30μA
  • 帰還リファレンス電圧:1.2V
  • 外部同期が容易
  • サイクルごとの電流制限
製品概要
show more Icon

LT3431は500kHzのモノリシック降圧スイッチングレギュレータで、最大60Vまでの入力電圧を受けることができます。高効率3A、0.1Ωスイッチを含め、他に必要な発振器、制御、ロジック回路すべてがワンチップ上に形成されています。電流モードのアーキテクチャは高速過渡応答と良好なループ安定性を提供します。

特別な設計技法および新しい高電圧プロセスによって広範囲の入力に対して高効率を達成しています。効率は出力からのバイアス回路方式およびパワースイッチを飽和させるための供給電源ブーストコンデンサの利用により、広範囲の出力電流範囲で一定に維持されています。特許取得の回路方式により全デューティサイクルにおいてピークスイッチ電流が一定に維持されています。シャットダウンピンにより消費電流を30μAに低減でき、SYNCピンへのロジックレベル入力で580kHzから700kHzに外部同期させることができます。

LT3431は熱特性が改善された16ピンTSSOPパッケージで供給されます。


アプリケーション

  • 産業用および車載用電源
  • ポータブルコンピュータ
  • バッテリチャージャ
  • 分配電源システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$6.57

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT3431EFE#PBF
  • HTML
  • HTML
LT3431EFE#TRPBF
  • HTML
  • HTML
LT3431IFE#PBF
  • HTML
  • HTML
LT3431IFE#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3431EFE#PBF

製造中

LT3431EFE#TRPBF

製造中

LT3431IFE#PBF

製造中

LT3431IFE#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3431EFE#PBF

製造中

LT3431EFE#TRPBF

製造中

LT3431IFE#PBF

製造中

LT3431IFE#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

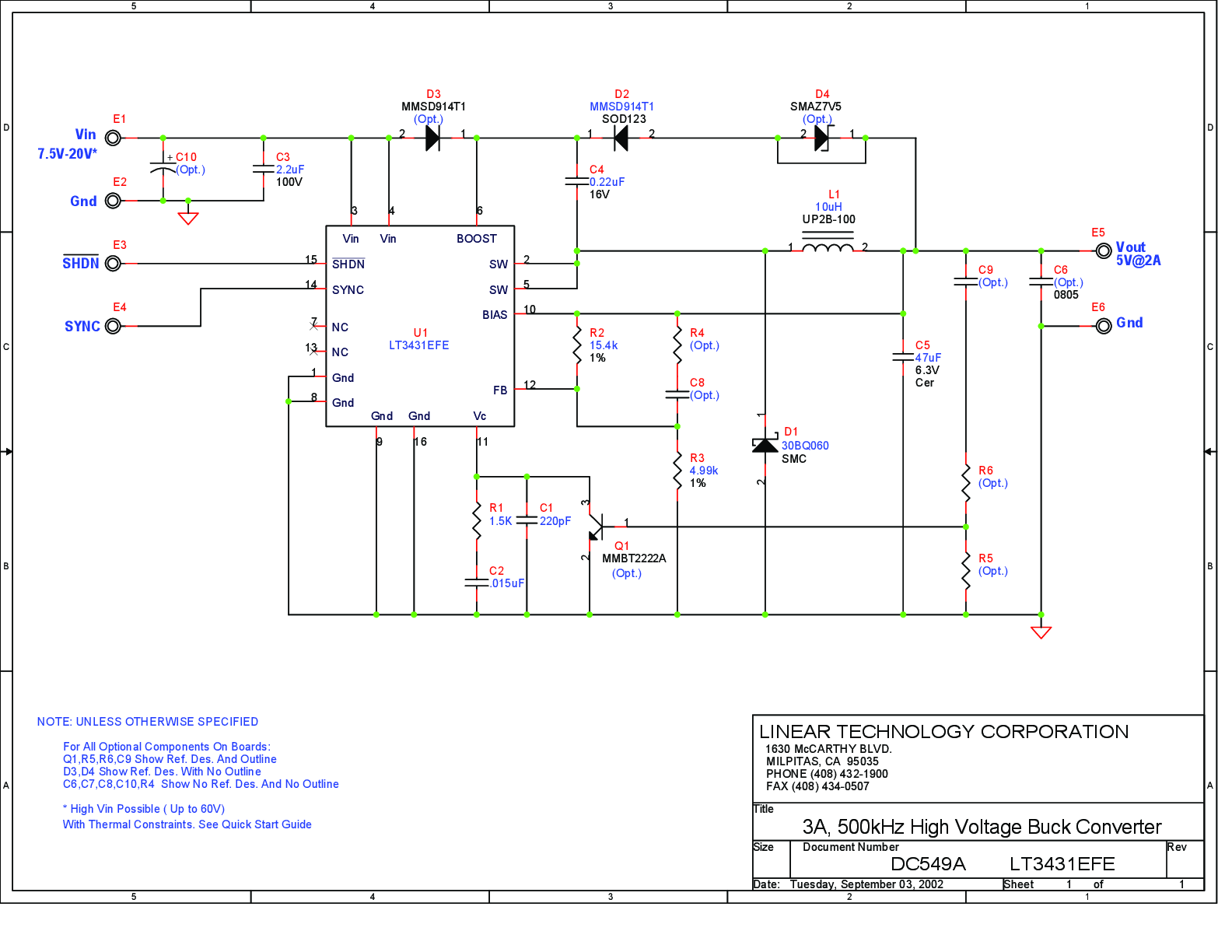

DC549A

LT3431EFE Demo Board | 60V Transients, 7.5V ≤ VIN ≤ 20V, VOUT = 5V @ 2A

zoom

DC549A

LT3431EFE Demo Board | 60V Transients, 7.5V ≤ VIN ≤ 20V, VOUT = 5V @ 2A

LT3431EFE Demo Board | 60V Transients, 7.5V ≤ VIN ≤ 20V, VOUT = 5V @ 2A

製品の詳細

Demonstration circuit 549 is a monolithic step-down DC/DC switching converter using the LT3431. The board is optimized for 5V output at up to 2A load current for a steady state input voltage range of 7.5V to 20V. The LT3431 is capable of withstanding input transients to 60V and runs at 500kHz with steady state input voltages that require duty cycles between 25% and 75%.

ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
