LT3420: 自動リフレッシュ付きフォトフラッシュ･コンデンサ･チャージャ データシート (Rev. )4/7/2011PDF2M
製品概要
機能と利点
- 5Vで220μFを3.7秒で320Vまで充電(LT3420)
- 5Vで100μFを3.5秒で320Vまで充電(LT3420-1)
- あらゆるサイズのフォトフラッシュ･コンデンサを充電
- 2つのAAセルでの動作、または1.8V～16Vのあらゆる電源での動作をサポート
- ピーク・スイッチ電流制御：
- 1.4A（LT3420）
- 1.0A（LT3420-1)
- 入力電流制御：
- 840mA（LT3420）
- 450mA（LT3420-1）
- 標準トランスを使用
- 高効率フライバック動作（標準75%以上）
- 可変出力
- 自動リフレッシュ
- 充電終了インジケータ
- 高電圧のツェナー・ダイオードが不要
- 出力電圧分割器が不要

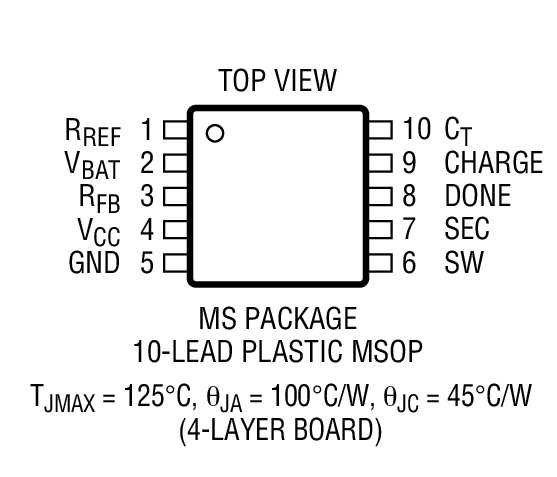

- 小型10ピンMSOPパッケージ
製品概要

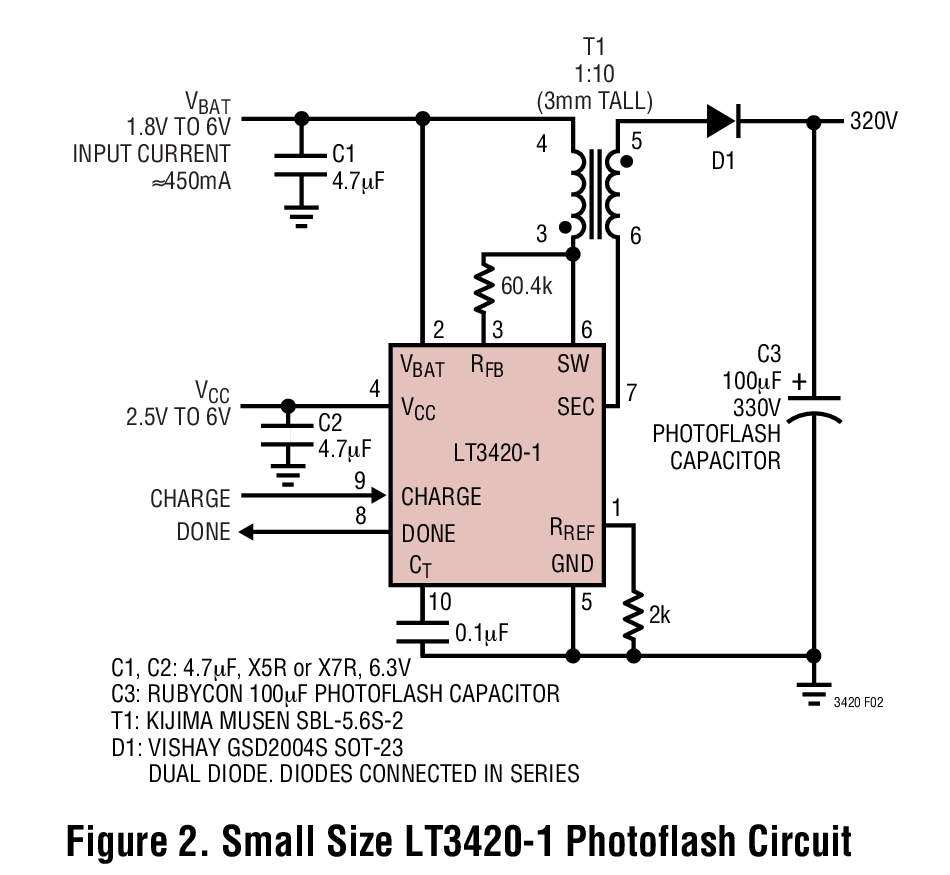

LT3420/LT3420-1は、高電圧フォトフラッシュ・コンデンサを高速かつ高効率で充電します。このデバイスはデジタル・カメラとフィルム式カメラのいずれにも対応可能で、フライバック方式を採用し、競合するフラッシュ・モジュールに比べて最大4倍の効率を達成します。独自のオフタイム適応制御アルゴリズムにより、充電サイクル中を通して、電流を制限しながらトランスを連続動作させることができます。この結果、モジュールでしばしば発生する大きな突入電流を防止することができます。
LT3420/LT3420-1の出力電圧検知回路はフライバック電圧をモニタし、出力電圧を間接的に安定化するので、出力抵抗分割器や単体のツェナー・ダイオードが不要です。このため、電力を過度に消費することなく、コンデンサをフル充電状態に保つことができます。自動リフレッシュ（無効化も可能）により、平均約2mAの入力電流で、ユーザ設定のリフレッシュ・レートでコンデンサを充電し続けることが可能です。CHARGEピンにロジック“H”を入力すると充電が開始され、コンデンサが完全に充電されると、DONEピンからその旨を通知する信号が出力されます。
アプリケーション
- デジタル・カメラのフラッシュ
- フィルム式カメラのフラッシュ
- 高電圧電源
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (3)
参考資料
-
R324 Reliability Data3/26/2018PDF21 K
-

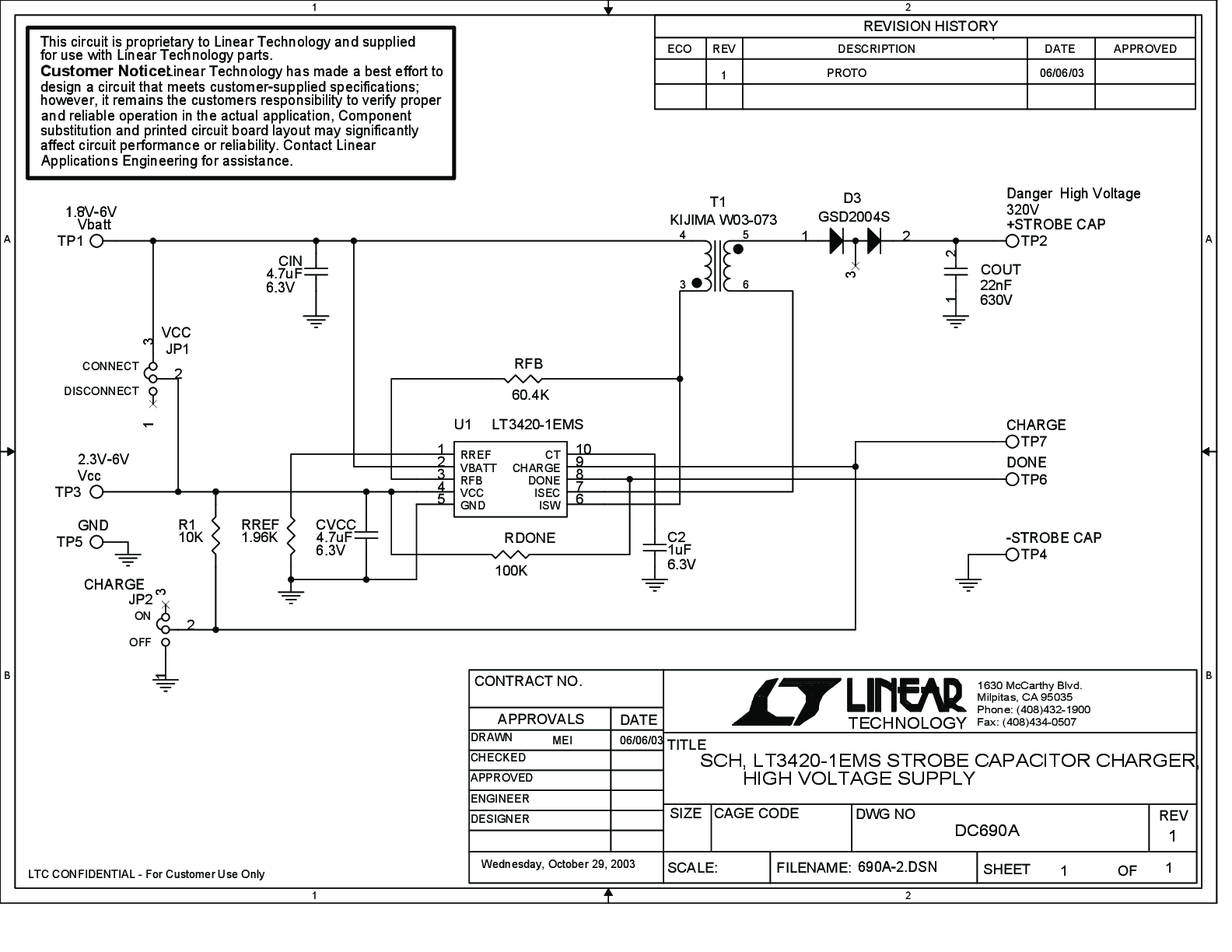

DC690A - Demo Manual9/24/2009PDF224K
-

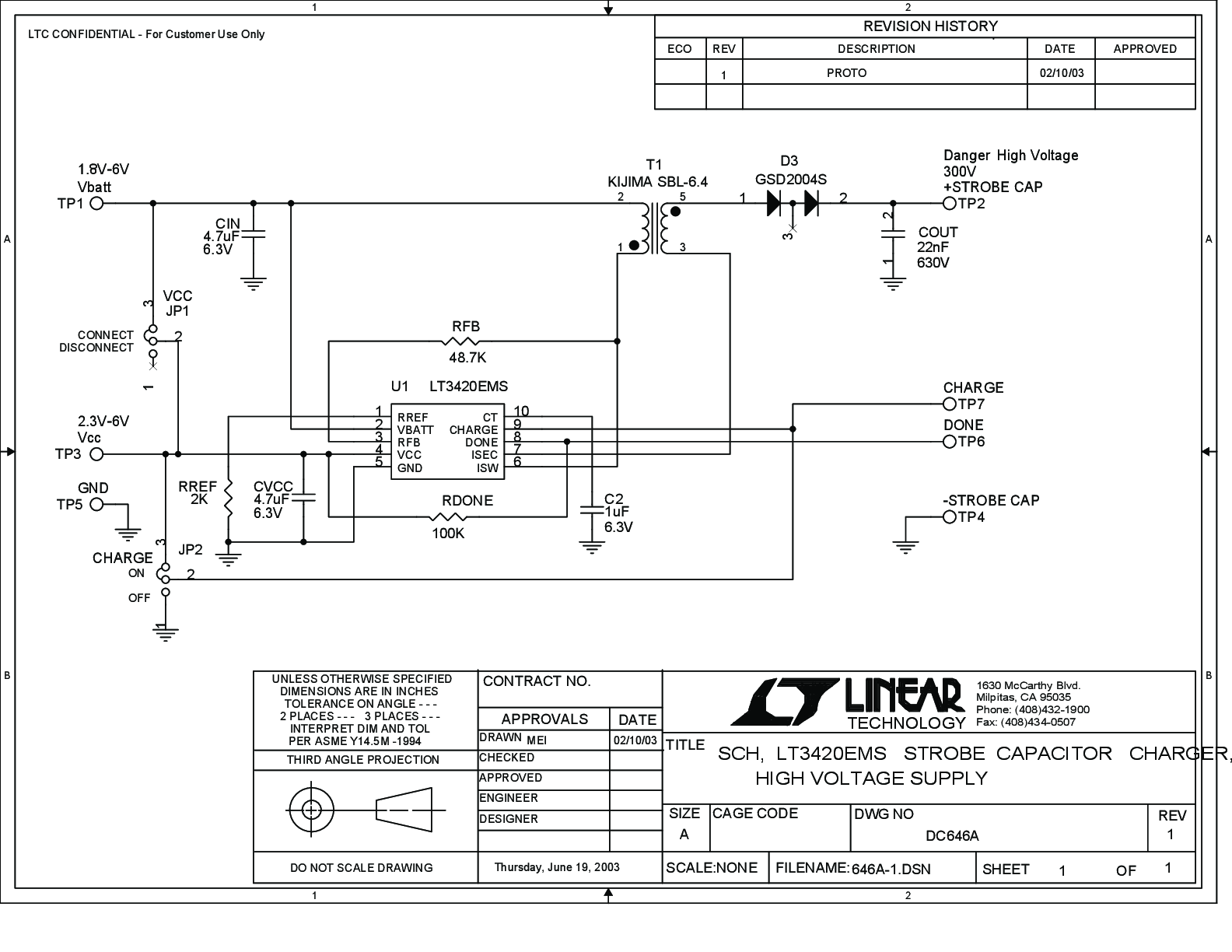

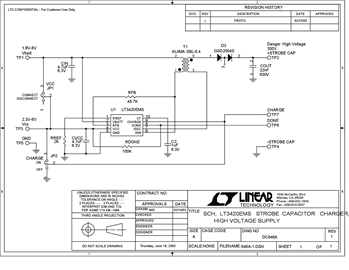

DC646A - Demo Manual9/24/2009PDF152K
-

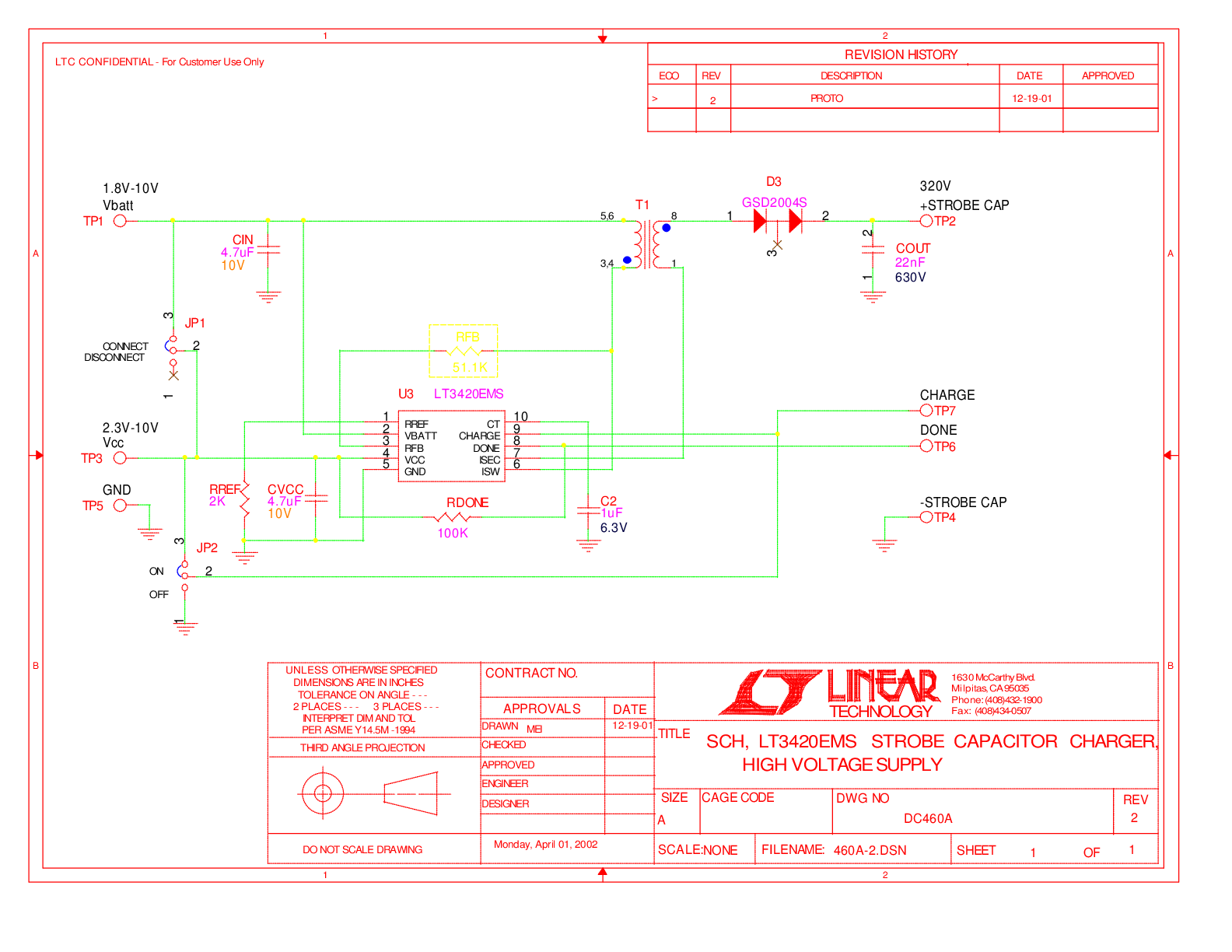

DC460A - Demo Manual9/24/2009PDF66K
-
Photoflash Capacitor Chargers Fit into Tight Spots12/1/2003 LT Journal
-
LT3420 Charges Photoflash Capacitors Quickly and Efficiently While Using Minimal Board Space5/1/2002 LT Journal
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LT3420
LT3420-1
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|

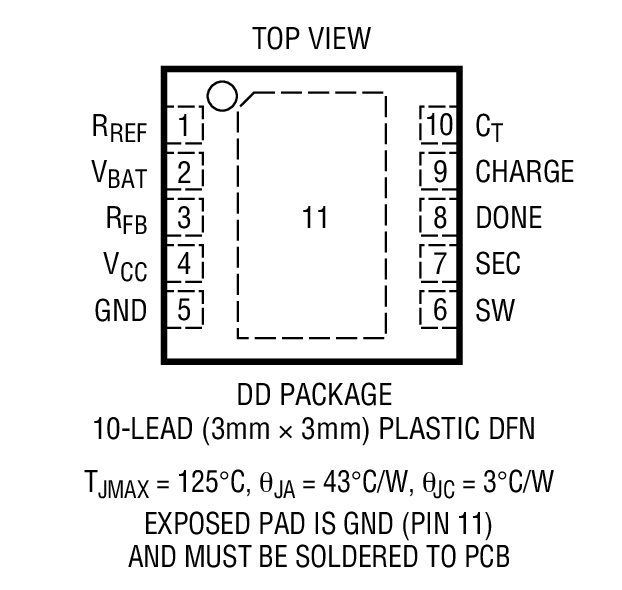

| LT3420EDD#PBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead DFN (3mm x 3mm w/ EP) | |
| LT3420EDD#TRPBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead DFN (3mm x 3mm w/ EP) | |
| LT3420EDD-1#PBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead DFN (3mm x 3mm w/ EP) | |
| LT3420EDD-1#TRPBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead DFN (3mm x 3mm w/ EP) | |
| LT3420EMS#PBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead MSOP | |
| LT3420EMS#TRPBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead MSOP | |
| LT3420EMS-1#PBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead MSOP | |
| LT3420EMS-1#TRPBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead MSOP | |
| ウェハ・ファブリケーション・データ | R324 Reliability Data |
