LT3150

高速過渡応答、低入力電圧、低損失リニア・レギュレータ・コントローラ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$4.87
特長
  •  セラミック出力コンデンサで最適化された高速過渡応答
  •  FETのRDS(ON)によって損失電圧を規定
  •  全温度範囲で±1%のリファレンス精度
  •  ラッチオフ付きの多機能LDOシャットダウン・ピン
  •  1.4MHz固定周波数昇圧コンバータがMOSFETゲート・ドライブを生成
  •  内部補償される電流モードPWM
  •  小型コンデンサとインダクタを使用する内部補償された昇圧コンバータ
  •  昇圧コンバータ・シャットダウンの個別制御により、LDO出力電圧供給シーケンシングが可能
  •  16ピンSSOPパッケージ
製品概要
show more Icon

LT3150は、低コストの外付けNチャネルMOSFETをソース・フォロワーとしてドライブし、高速過渡応答の低損失電圧リニア・レギュレータを構成します。NチャネルOSFETのRDS(ON)を選択することにより、損失電圧を300mV以下に抑えることができるので、低VINから低VOUTへのアプリケーションに適しています。

LT3150はNチャネルMOSFETのゲート・ドライブを生成する固定周波数昇圧レギュレータを内蔵しています。内部補償された電流モードPWMアーキテクチャと1.4MHzのスイッチング周波数により、小型で低コストのコンデンサやインダクタを使用可能です。

LT3150の過渡負荷性能はセラミック出力コンデンサを使用することによって最適化されています。高精度の1.21Vリファレンスにより、低電圧電源に対応可能です。

保護機能として、フォールト・タイマ回路をアクティブにするハイサイド電流制限アンプなどがあります。多機能シャットダウン・ピンは、ラッチオフつきの電流制限タイムアウト、過電圧保護、サーマル・シャットダウンのいずれかを提供します。昇圧コンバータは個別にシャットダウン制御できるので、オン/オフとLDO出力電圧のシーケンス制御が可能です。


アプリケーション

  •  マイクロプロセッサ、ASICおよびI/O電源
  •  超低損失の入力-出力変換
  •  ロジック終端電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$4.87

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT3150CGN#PBF
  • HTML
  • HTML
LT3150CGN#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 11, 2022

- 22_0235

Epoxy Change from Henkel 8290 to 8290A for GN Package

4 6, 2022

- 22_0066

Laser Top Mark for 16QSOP Assembled in ADPG [PNG]

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 11, 2022

- 22_0235

arrow down

Epoxy Change from Henkel 8290 to 8290A for GN Package

4 6, 2022

- 22_0066

arrow down

Laser Top Mark for 16QSOP Assembled in ADPG [PNG]

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

DC534A

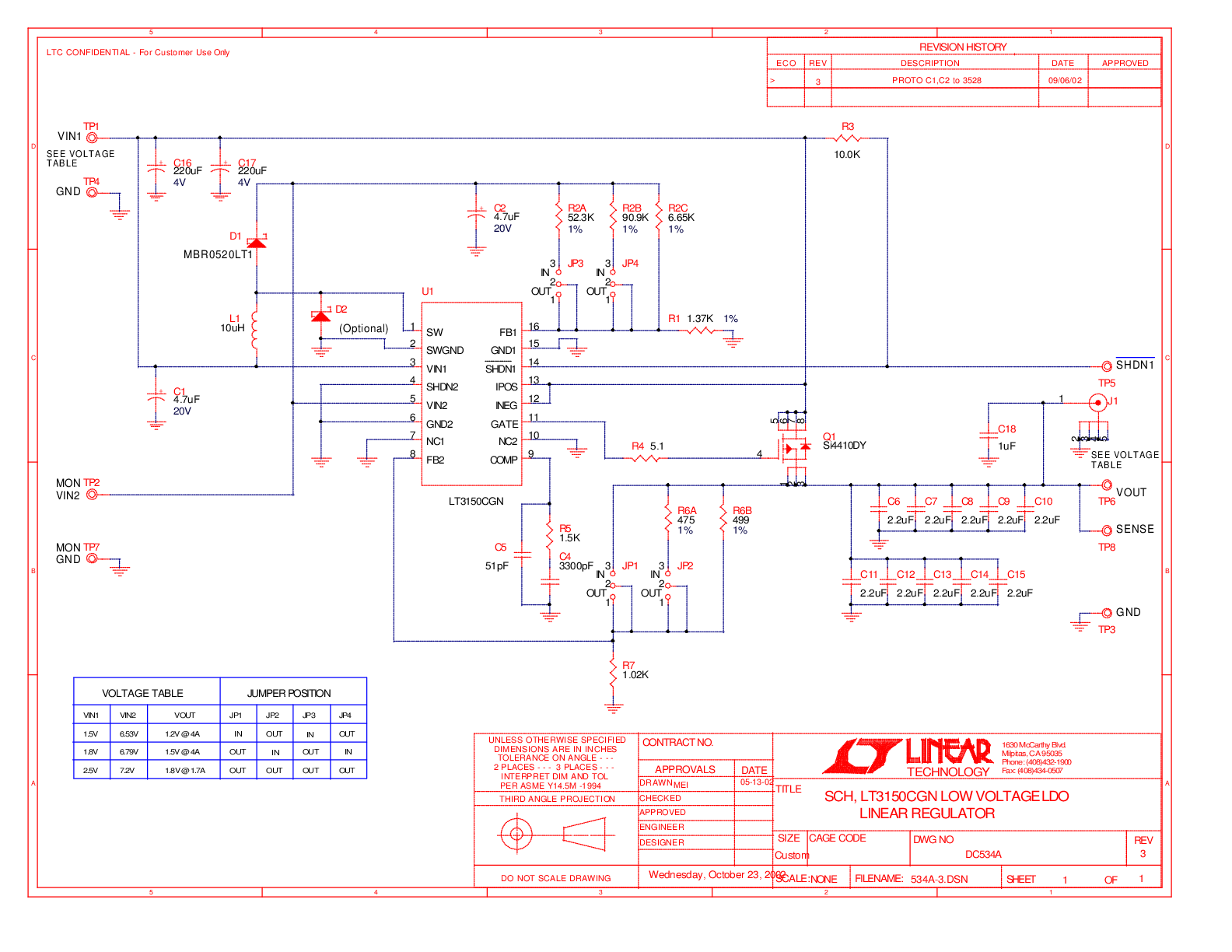

LT3150CGN Demo Board | Low Voltage LDO Linear Regulator Controller, 1.1V ≤ VIN ≤ 10V, VOUT = 1.2V/1.5/1.8V @ 4A
