LT3071

アナログ・マージニング機能付き、損失電圧85mV、低ノイズ、出力設定可能な5Aリニア・レギュレータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$5.02
機能
  • 出力電流: 5A
  • 損失電圧:標準85mV
  • デジタル設定可能な出力電圧: 0.8V~1.8V
  • アナログ出力マージニング: ±10% 範囲
  • 低出力ノイズ: 25µVRMS (10Hz~100kHz)
  • 複数のデバイスの並列接続により、10A以上の出力が可能
  • 高精度電流制限: ±20%
  • 出力電流モニタ: IMON = IOUT/2500
  • 入力電源、負荷、温度の全範囲で±1%の精度を実現
  • 低ESRのセラミック出力コンデンサ (最小15µF)で安定
  • 高周波数PSRR: 1MHz で30dB
  • イネーブル機能により、出力をオン/オフ
  • VIOCピンで降圧コンバータを制御して、低電力損失を維持し、効率を最適化
  • PWRGD/UVLO/サーマル・シャットダウン・フラグ
  • フォールドバック付き電流制限
  • サーマル・シャットダウン
  • 28ピン(4mm x 5mm x 0.75mm) QFN パッケージ
製品概要
show more Icon

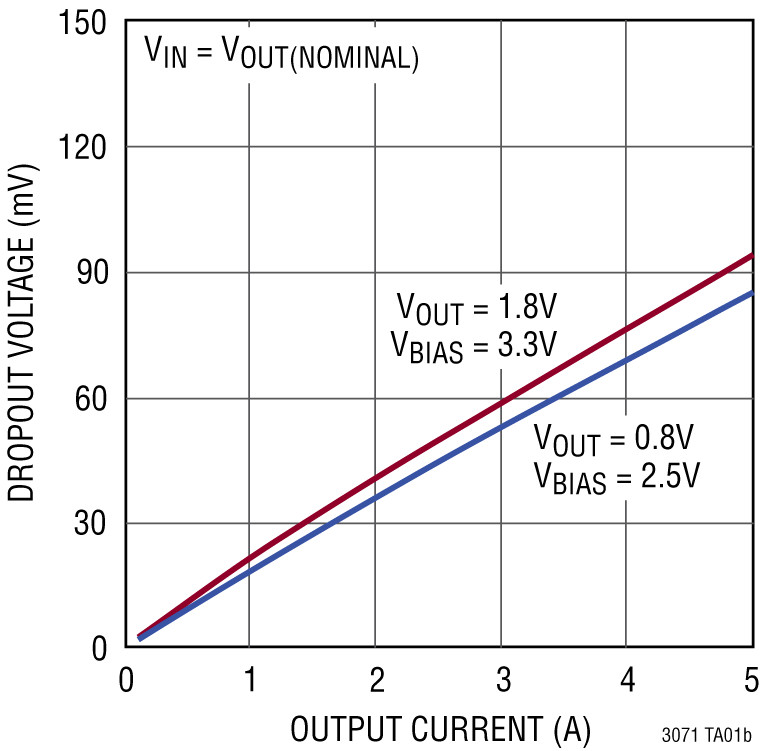

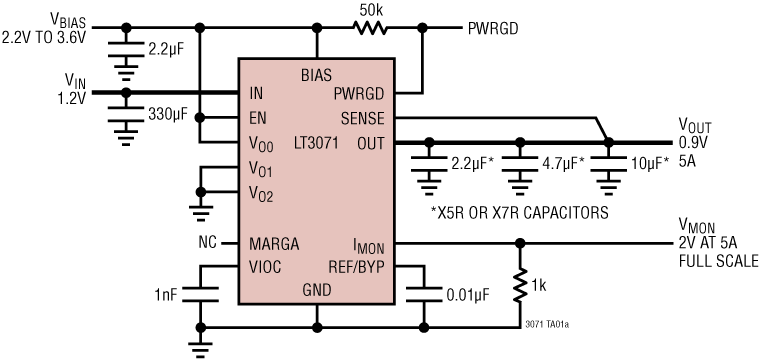

LT3071はUltraFast 過渡応答を実現する低電圧リニア・レギュレータです。このデバイスは標準85mVの損失電圧で最大5Aの出力電流を供給します。 0.01μFのリファレンス・バイパス・コンデンサによって出力電圧ノイズを25μVRMSにまで抑えます。LT3071は帯域幅が広いので、低ESRのセラミック・コンデンサを使用可能で、バルク容量やコストを削減します。このような特長を持つ LT3071は、高性能FPGA、マイクロプロセッサ、ノイズに敏感な通信用電源などのアプリケーションに最適です。

出力電圧は0.8V~1.8Vの範囲で50mV 刻みでデジタル設定可能です。アナログ・マージニング機能により、システムの出力電圧を±10%の範囲で連続的に調整できます。また、独自のトラッキング機能を搭載しており、LT3071の入力に電力供給する降圧レギュレータを制御することができます。このトラッキング機能は降圧レギュレータをドライブすることによってLT3071の入力電圧をVOUT + 300mVに保ち、電力損失を最小限に抑えます。

内部保護機能として、UVLO、逆電流保護、パワー・フォールドバック付き高精度電流制限、サーマル・シャットダウンなどがあります。LT3071レギュレータは熱特性が改善された 28ピン4mm × 5mm QFN パッケージで供給されます。


アプリケーション

  • FPGA およびDSP の電源
  • ASICおよびマイクロプロセッサの電源
  • サーバおよびストレージ機器
  • 降圧レギュレータのポスト・レギュレーションおよび電源の絶縁

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$5.02

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT3071EUFD#PBF
  • HTML
  • HTML
LT3071EUFD#TRPBF
  • HTML
  • HTML
LT3071IUFD#PBF
  • HTML
  • HTML
LT3071IUFD#TRPBF
  • HTML
  • HTML
LT3071MPUFD#PBF
  • HTML
  • HTML
LT3071MPUFD#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

10 14, 2020

- 20_0318

LT3071 Data Sheet Limit Change

LT3071EUFD#PBF

製造中

LT3071EUFD#TRPBF

製造中

LT3071IUFD#PBF

製造中

LT3071IUFD#TRPBF

製造中

LT3071MPUFD#PBF

製造中

LT3071MPUFD#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

10 14, 2020

- 20_0318

arrow down

LT3071 Data Sheet Limit Change

LT3071EUFD#PBF

製造中

LT3071EUFD#TRPBF

製造中

LT3071IUFD#PBF

製造中

LT3071IUFD#TRPBF

製造中

LT3071MPUFD#PBF

製造中

LT3071MPUFD#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

DC1434A

LT3071EUFD Demo Board | 5A, Low Noise, Digitally Programmable Output, 85mV Dropout Linear Regulator with Analog Margining, 1.32V ≤ VIN ≤ 3V, VOUT = 0.8V to 1.8V @ 5A

zoom

DC1434A

LT3071EUFD Demo Board | 5A, Low Noise, Digitally Programmable Output, 85mV Dropout Linear Regulator with Analog Margining, 1.32V ≤ VIN ≤ 3V, VOUT = 0.8V to 1.8V @ 5A

LT3071EUFD Demo Board | 5A, Low Noise, Digitally Programmable Output, 85mV Dropout Linear Regulator with Analog Margining, 1.32V ≤ VIN ≤ 3V, VOUT = 0.8V to 1.8V @ 5A

製品の詳細

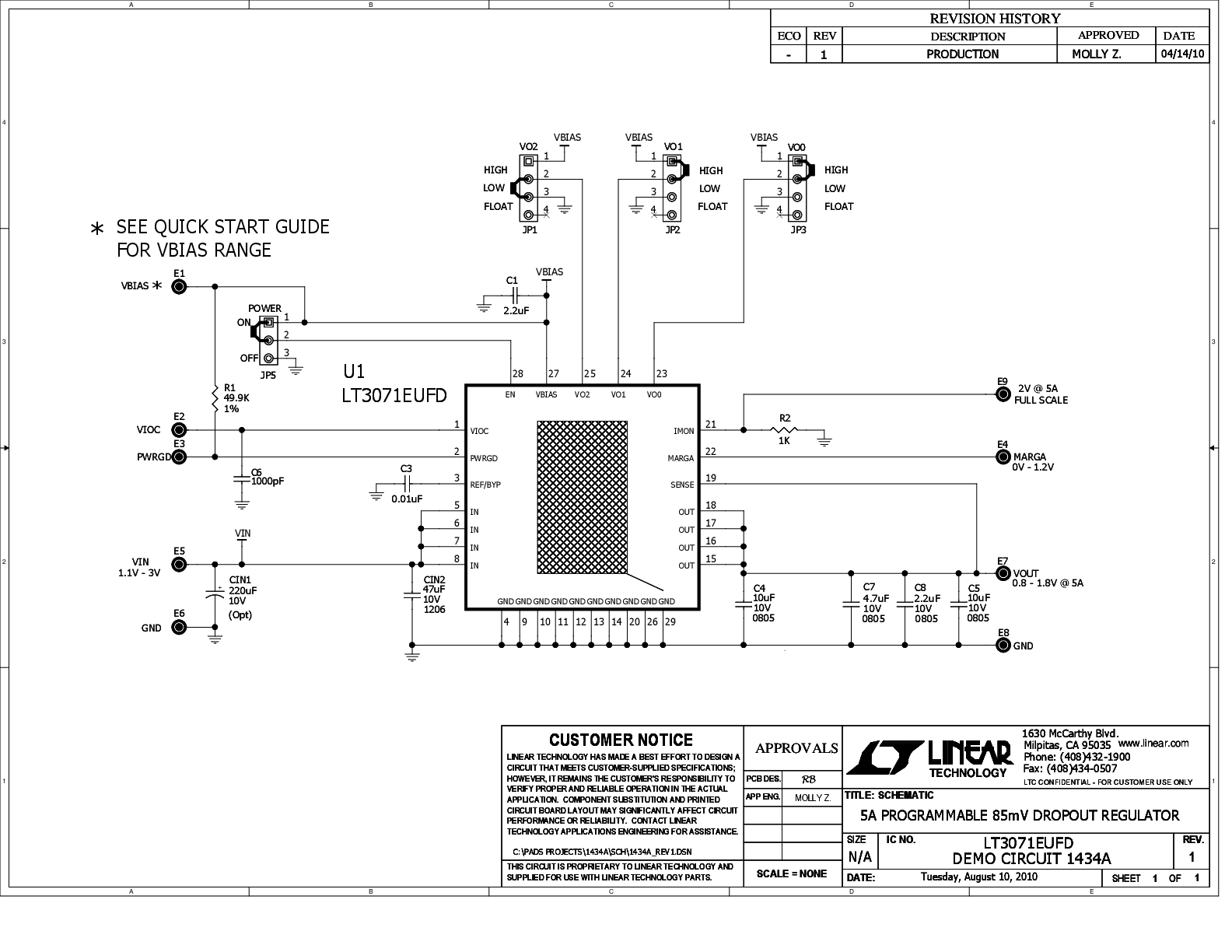

Demonstration circuit 1434 is an adjustable 5A linear regulator featuring the LT3071. The LT3071 is a low dropout voltage, UltraFast transient response linear regulator. The device supplies up to 5A of output current with a typical dropout voltage of 85mV. A 0.01μF reference bypass capacitor decreases output voltage noise to 25μVRMS. The LT3071’s high bandwidth permits the use of low ESR ceramic capacitors. Output voltage is digitally selectable in 50mV increments over a 0.8V to 1.8V range. The demo board has a 1.32V to 3V input voltage range and a 2.2V to 3.6V BIAS voltage range. An analog margining function allows the user to adjust system output voltage over a continuous ±10% range. To maintain proper performance and regulation, the BIAS supply voltage must be higher than the IN supply voltage. For a given VOUT, the BIAS voltage must satisfy the following conditions: 2.2 ≤ VBIAS ≤ 3.6V and VBIAS ≥ (1.25 · VOUT + 1V).


For VOUT ≤ 0.95V, the minimum bias voltage is limited to 2.2V.

ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
