LT3033

新規設計に推奨

3 A、0.95 V ~ 10 V、超低ドロップアウトのリニア電圧レギュレータ、プログラマブル電流制限付き

製品モデル
4
1Ku当たりの価格
最低価格:$3.60
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

Viewing:

製品の詳細

  • 単電源 VIN 範囲:0.95 V ~ 10 V
  • ドロップアウト電圧:95 mV(代表値)
  • 出力電流:3 A
  • 調整可能な出力電圧:200 mV ~ 9.7 V
  • 単一コンデンサによるリファレンスのソフト・スタートと出力ノイズ低減
  • 低 ESR 出力セラミック・コンデンサで安定
  • 0.075 %(代表値)の負荷レギュレーション 、1 mA ~ 3 A
  • 静止電流:1.9 mA(代表値)
  • シャットダウン時の静止電流:22 μA(代表値)
  • パワーグッド(PWRGD)フラグ(シャットダウン時にステータス有効)
  • フォールドバックによる電流制限保護
  • プログラマブルな電流制限
  • 出力電流モニタ:IOUT/2650
  • ヒステリシスによる熱制限
  • バッテリ逆入れ、逆方向出力、および逆方向電流の保護
  • 20 ピン 3 mm × 4 mm QFN パッケージ
LT3033
3 A、0.95 V ~ 10 V、超低ドロップアウトのリニア電圧レギュレータ、プログラマブル電流制限付き
LT3033 Application Circuit LT3033 Pin Configuration LT3033 Performance Graph
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。


ドキュメント

さらに詳しく
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 2


下記製品はLTspiceで使用することが出来ます。:

  • LT3033
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。




評価用キット

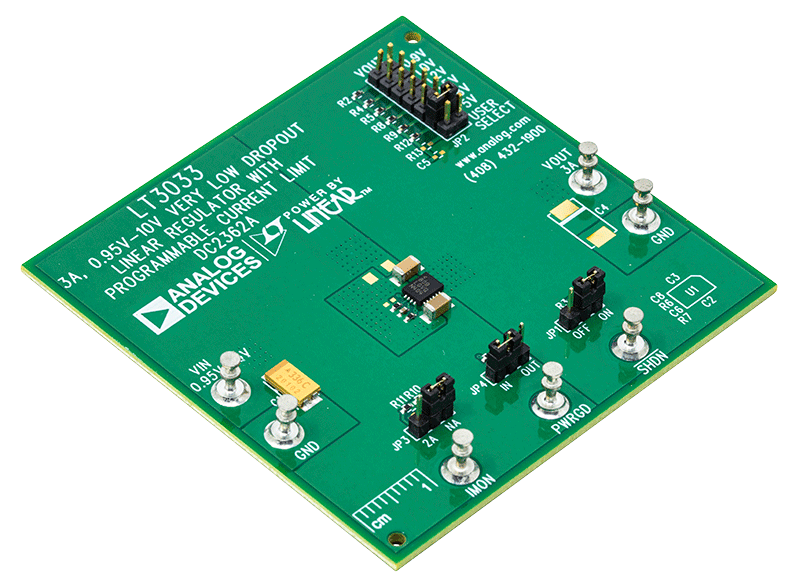

eval board
DC2362A

3A、0.95V~10V、超低ドロップアウトのリニア電圧レギュレータ、プログラマブル電流制限付き

製品詳細

デモ回路2362Aは、LT3033を搭載した調整可能な3Aリニア電圧レギュレータです。LT3033は、0.95Vまでの単入力電源で動作する超低ドロップアウト電流(VLDO™)のリニア電圧レギュレータです。本デバイスは3A出力電流を95mV(代表値)のドロップアウト電圧で供給します。LT3033は低い入力電圧から低い出力電圧への変換に最適であり、スイッチング・レギュレータに匹敵する電気効率を備えています。

LT3033では、10µFの低ESRセラミック出力コンデンサによって安定性と過渡応答が最適化されます。REF/BYPピンの10nFバイパス・コンデンサによって、出力電圧ノイズを10Hz~100kHzの帯域幅では代表値で60µVRMSに低減します。ソフト・スタート時間はREF/BYPコンデンサの値に正比例します。

LT3033の電流制限値は、広い入力電圧範囲と温度範囲で±12%の精度であり、1個の抵抗でプログラムできます。入力-出力間の電圧差が5Vを超えると、フォールドバック電流制限機能によって内部電流制限レベルが下げられます。それによって、外部のプログラム可能な電流制限がオーバーライドされる場合があります。

LT3033には、ADJピンが公称値の8%以内になっていることを示すPWRGDピンがあります。外付けプルアップ抵抗をPWRGDからINピンまたはOUTピンのいずれかに接続すると、PWRGDは出力が安定化電圧の90.1%未満になるとプルダウンされます。出力電圧が安定化電圧の92%を超えて上昇すると、PWRGDピンの電圧はプルアップされます。

LT3033には、IMONピンとGNDの間に抵抗を接続することによって出力電圧を監視できる機能を搭載しています。IMONピンは電力PNP電流の2650分の1を出力するPNPカレント・ミラーのコレクタです。この回路はVIMON ≤(VOUT – 400mV)の場合に機能します。

LT3033には、シャットダウン、バッテリ逆入れ保護、ヒステリシスによる熱制限、および逆方向電流保護も搭載されています。

LT3033は、リファレンス200mVまでの出力電圧を持つ調整可能なデバイスとして使用可能です。本デバイスは熱強化型低プロファイル3mm × 4mm × 0.75mm QFNパッケージを採用しています。

LT3033のデータシートには、部品、動作、および用途の詳細が記載されています。このデータシートは必ず、デモ回路2362Aのクイック・スタート・ガイドと併せて参照してください。

DC2362A
3A、0.95V~10V、超低ドロップアウトのリニア電圧レギュレータ、プログラマブル電流制限付き

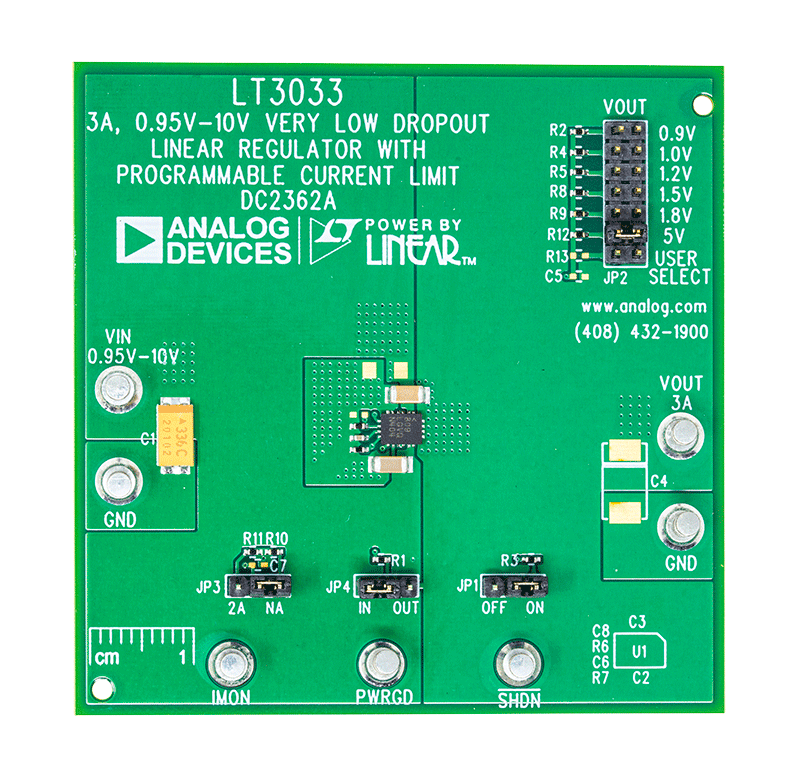

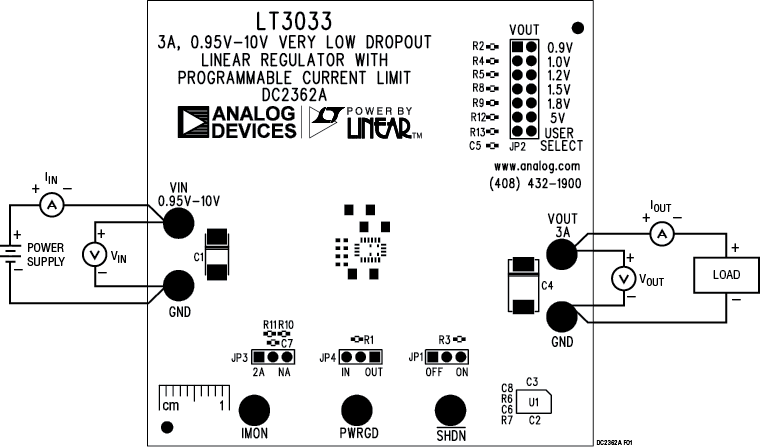

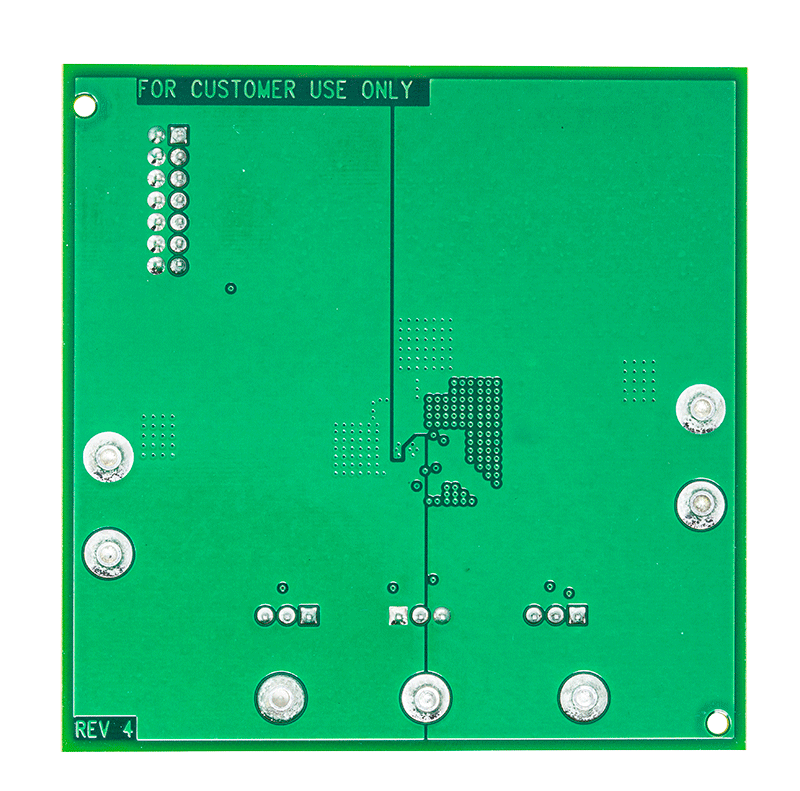

DC2362A Evaluation Board DC2362A Evaluation Board - Top View DC2362A Evaluation Board - Bottom View DC2362A
