LT3024

新規設計に推奨

デュアル100mA/500mA、低損失、低ノイズ、マイクロパワー・レギュレータ

データシート 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 低ノイズ：20μVRMS（10Hz～100kHz）
  • 低消費電流：30μA /出力
  • 広い入力電圧範囲：1.8V～20V
  • 出力電流：100mA/500mA
  • 非常に低いシャットダウン電流： < 0.1μA
  • 低い損失電圧：100mA /500mAで300mV
  • 調製可能な出力電圧：1.22V～20V
  • 1μF/3.3μFの出力コンデンサで安定
  • アルミニウム、タンタル、またはセラミック・コンデンサで安定
  • 逆バッテリ保護
  • 逆電流なし
  • 保護ダイオードが不要
  • 過電流保護および熱保護機能
  • 熱特性が改善された16ピンTSSOPパッケージおよび12ピン（4mm×3mm）DFNパッケージ

LT3024は、デュアル、マイクロパワー、低ノイズ、低損失レギュレータです。外付けの0.01μFバイパス・コンデンサを追加すると、出力ノイズは10Hz～100kHzの帯域幅で20μVRMSまで低減されます。このデバイスはバッテリ駆動システム向けに設計されており、出力当たりの消費電流が30μAと低く、この用途に最適です。シャットダウン時には、消費電流が0.1μA以下に低減されます。シャットダウン制御は出力ごとに独立して行われるので、柔軟なパワー・マネージメントが可能です。また、1.8V～20Vの入力電圧範囲で動作可能で、300mVの損失電圧でOutput 2から100mAの出力電流を供給できます。Output 1は300mVの損失電圧で500mAの出力電流を供給できます。消費電流はドロップアウト時に十分に制御されます。

LT3024レギュレータは100mA出力に対して1μF、500mA出力に対して3.3μFという低い出力容量で安定します。他のレギュレータが必要とする直列抵抗なしで、小型セラミック・コンデンサを使用できます。

内部保護回路は逆バッテリ保護、電流制限、熱制限、逆電流保護などを行います。このデバイスは、1.22Vのリファレンス電圧による可変出力電圧を装備し、熱特性が改善された16ピンTSSOPパッケージと高さの低い（4mm×3mm×0.75ｍｍ）12ピンDFNパッケージで供給されます。


アプリケーション

  • 携帯電話
  • ページャ
  • バッテリ駆動システム
  • 周波数合成器
  • 無線モデム
LT3024
デュアル100mA/500mA、低損失、低ノイズ、マイクロパワー・レギュレータ
3.3V/2.5V Low Noise Regulators 10Hz to 100kHz Output Noise Product Package 1 Product Package 2
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

信頼性データ 1

ユーザ・ガイド 1

技術記事 2

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • LT3024
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
DC717A

LT3024EDE Demo Board | Dual, Micropower Low Noise LDO Linear Regulator, 2.3V ≤ VIN ≤ 20V, VOUT1 = 2.5V/3.3V/5V/Adjustable @ 500mA, VOUT2 = 2.5V/3.3V/5V/Adjustable @ 100mA

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 717 is a dual output supply consisting of two linear regulators, based on the LT3024 500mA/100mA low dropout linear regulator in a 4mm x 3mm DFN-12 package. The DC717 has an input voltage range of 2.3V to 20V and a jumper-selectable 2.5V, 3.3V, 5V or user-defined output voltage for each regulator.


The quiescent current is typically only 50uA (for both regulators) at no load. The DC717 uses ceramic capacitors, showcasing the LT3024's ability to maintain stability with ceramic output capacitors.
DC717A
LT3024EDE Demo Board | Dual, Micropower Low Noise LDO Linear Regulator, 2.3V ≤ VIN ≤ 20V, VOUT1 = 2.5V/3.3V/5V/Adjustable @ 500mA, VOUT2 = 2.5V/3.3V/5V/Adjustable @ 100mA

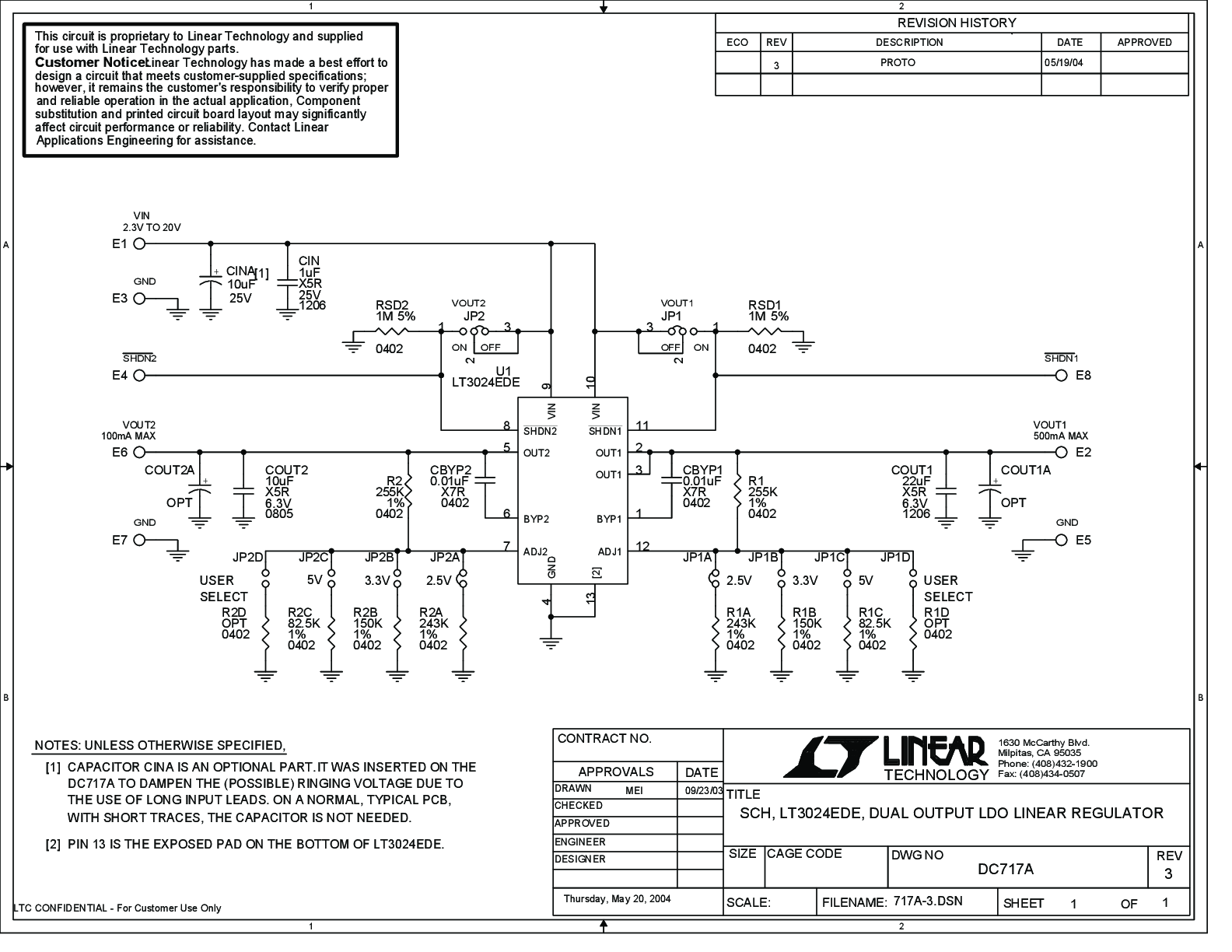

DC717A - Schematic
