LT3001

光アイソレータ不要の36V、4W絶縁型フライバック・コンバータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.30
機能
  • 入力電圧範囲:4V~36V
  • 1.2A、65V DMOSパワー・スイッチ内蔵
  • 低静止電流
  • 高負荷時は境界モード動作
  • 軽負荷時は低リップル・バースト・モード®動作
  • 最小負荷:<全出力時の0.5%(代表値)
  • 1つの外付け抵抗でVOUTを設定
  • レギュレーション用のトランスの3次巻線または光アイソレータ不要
  • 高精度のEN/UVLO閾値およびヒステリシス
  • 内部補償機能とソフトスタート機能
  • 出力短絡保護

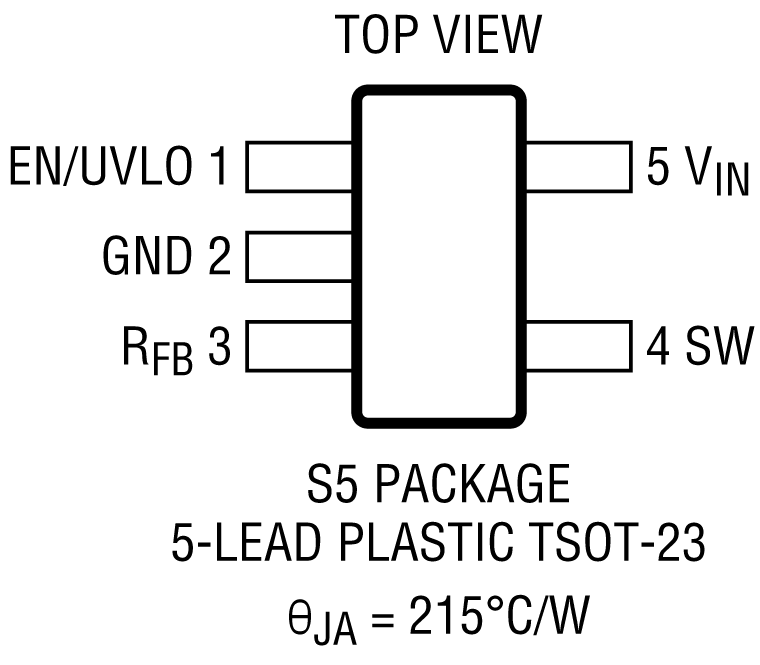

  • 5ピンTSOT-23パッケージ

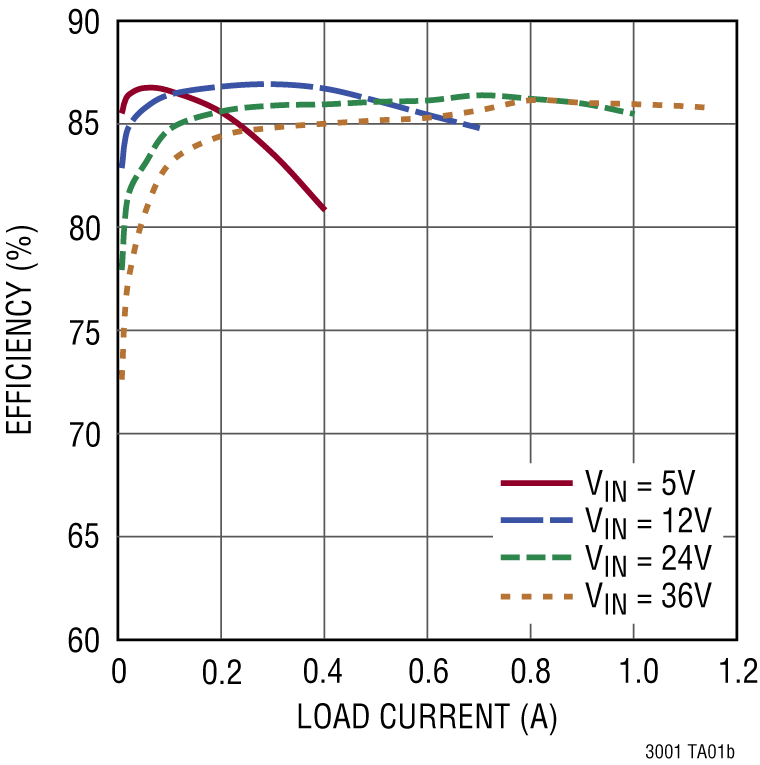

製品概要
show more Icon

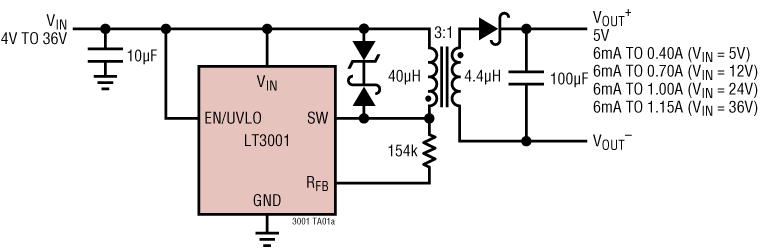

LT3001は、マイクロパワー絶縁型フライバック・コンバータです。この部品は、一次側のフライバック波形から絶縁型出力電圧を直接サンプリングすることで、レギュレーション用の3次巻線や光アイソレータが不要となっています。出力電圧は、1つの外付け抵抗によりプログラムされます。更に、内部補償機能とソフトスタート機能により、外付け部品数を減らせます。境界モード動作では、優れた負荷レギュレーションにより、小型の磁気ソリューションが実現します。低リップル・バースト・モード動作では、軽負荷状態で出力電圧リップルを最小限に抑えながら高い効率が維持されます。1.2A、65VのDMOSパワー・スイッチに加えて、すべての高電圧回路とコントロール・ロジックを5ピンのThinSOTパッケージに内蔵しています。

LT3001は、4V~36Vの入力電圧範囲で動作し、最大4Wの絶縁型出力電力を供給できます。高い集積度と境界モード、低リップル・バースト・モードの使用により、使いやすく部品点数の少ない、高効率の絶縁型電力供給用アプリケーション・ソリューションが実現します。

アプリケーション

  • 絶縁型テレコム、オートモーティブ、工業用、医療用電源
  • 絶縁型補助/ハウス・キーピング電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.30

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT3001ES5#TRMPBF
  • HTML
  • HTML
LT3001ES5#TRPBF
  • HTML
  • HTML
LT3001IS5#TRMPBF
  • HTML
  • HTML
LT3001IS5#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

DC3006A

LT3001デモ用ボード | 65V/1.2Aスイッチを内蔵した、光アイソレータ不要のマイクロパワー絶縁型フライバック・コンバータ

zoom

DC3006A

LT3001デモ用ボード | 65V/1.2Aスイッチを内蔵した、光アイソレータ不要のマイクロパワー絶縁型フライバック・コンバータ

LT3001デモ用ボード | 65V/1.2Aスイッチを内蔵した、光アイソレータ不要のマイクロパワー絶縁型フライバック・コンバータ

製品の詳細

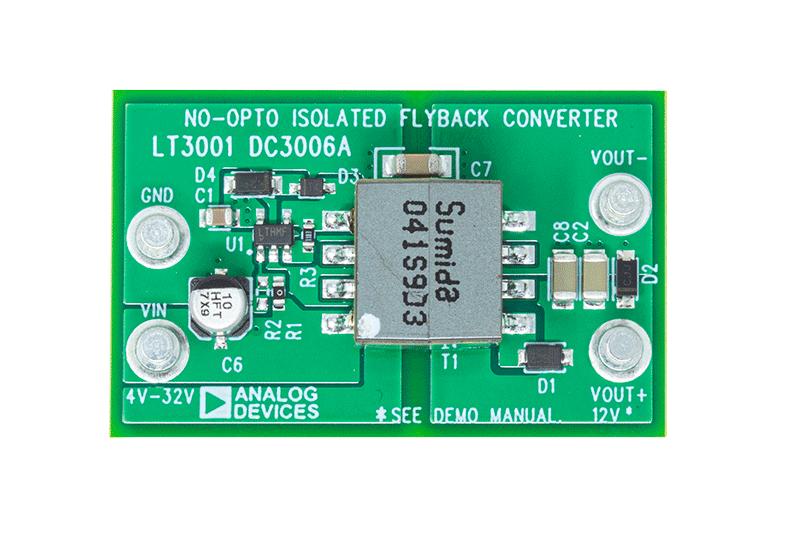

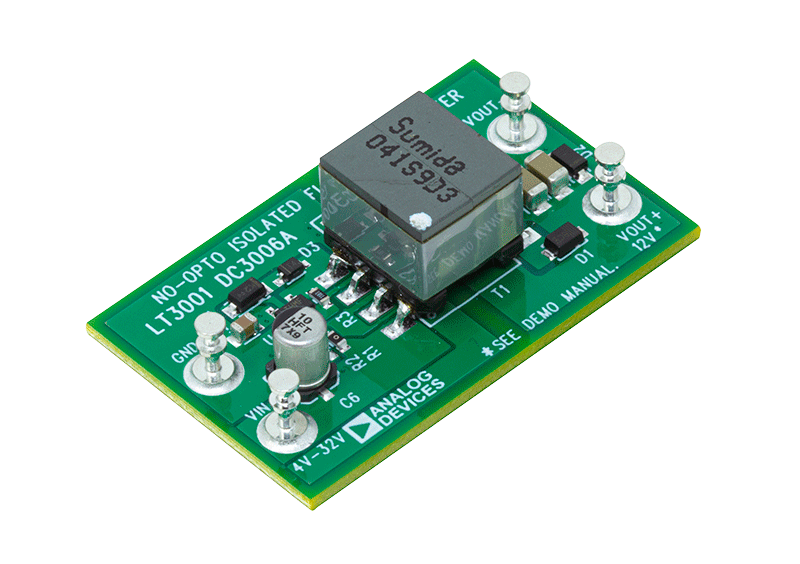

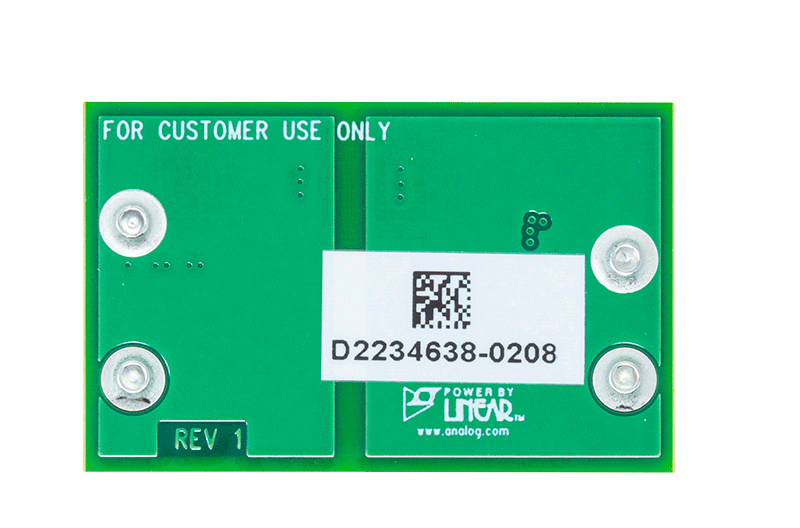

デモ回路3006Aは、LT3001を使用した光アイソレータ不要のコンパクトな絶縁型フライバック・コンバータです。DC3006Aの出力は12Vであり、入力電圧4V~32Vで、負荷電流1.5mA~300mAの厳密なレギュレーションを維持します。性能概要表で示したように、出力電流能力は入力電圧によって増加します。

パワー・スイッチがオフになった後、トランス漏れインダクタンスにより1次側で電圧スパイクが発生します。漏れインダクタンス・スパイクは、RCスナバとTVSクランプによって、MOSFET電圧定格の65V以内に制限されています。リンギングを減衰させ、MOSFETのドレイン電圧を安全なレベルまでクランプします。

性能概要表では、室温におけるデモ用ボードの性能をご覧いただけます。このデモ回路は、事前に設計されたトランスを使用して、様々なアプリケーションに合わせて容易に変更できます。

LT3001のデータシートには、部品、動作、アプリケーションに関する全詳細が記載されています。このデータシートは必ず、デモ回路3006Aのクイック・スタート・ガイドと併せて参照してください。

ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
