製品概要
機能と利点
- 700MHzの-3dB帯域幅
- 10V/V（20dB）の固定利得
- 低歪み:
- OIP3が40dBm、HD3が-70dBc(70MHz 2VP-P)
- OIP3が50.5dBm、HD3が-91dBc(10MHz 2VP-P)
- 低ノイズ: NFが12.7dB、 en = 1.9nV/√Hz
- 差動入出力
- 追加のフィルタ付き出力
- 調整可能な出力同相電圧
- DC結合またはAC結合動作
- 最小限のサポート回路
- 高さ0.75mmの小型16ピン3mm×3mm QFNパッケージ
製品概要
LT1993-10は、DC～700MHzのアプリケーション向けの低歪み、低ノイズ差動アンプ/ADCドライバです。使いやすく設計されており、最小限のサポート回路しか必要としません。シングルエンド入力と差動入力のいずれを使用する場合でも、入力基準ノイズが極めて低く、歪み積が低いので、高速12ビットおよび14ビットADCをドライブするための優れたソリューションとなります。通常のフィルタされていない出力（＋OUTと-OUT）に加え、175MHz差動ローパス・フィルタを追加した1組のフィルタ出力（＋OUTFILTERED、-OUTFILTERED）を内蔵しているので、高速ADCをドライブする際の外付けフィルタ部品の数を減らします。出力同相電圧はVOCMピンを介して容易に設定され、多くのアプリケーションにおいて出力トランスまたはAC結合コンデンサが不要です。
LT1993-10は通信用トランシーバのアプリケーションの厳しい要求条件を満たすように設計されています。このデバイスは差動ADCドライバ、汎用差動利得ブロックなど、差動ドライブを必要とするあらゆるアプリケーションに使用できます。LT1993-10は最小DCまでの周波数で機能することが要求されるデータ収集システムで使用可能です。
LT1993-10は5V電源で動作し、消費電流は100mAです。小型の16ピン3mm×3mmQFNパッケージで供給され、-40℃～85℃の温度範囲で動作します。
アプリケーション
- イメージング、通信用の差動ADCドライバ
- 差動ドライバ/レシーバ
- シングルエンドから差動への変換
- 差動からシングルエンドへの変換
- レベル・シフト
- IFサンプリング・レシーバ
- SAWフィルタ･インタフェース/バッファ
製品ライフサイクル
新規設計には非推奨
新規設計にはお勧めしていません。
評価キット (1)
参考資料
-
R512 Reliability Data3/26/2018PDF20 K
-

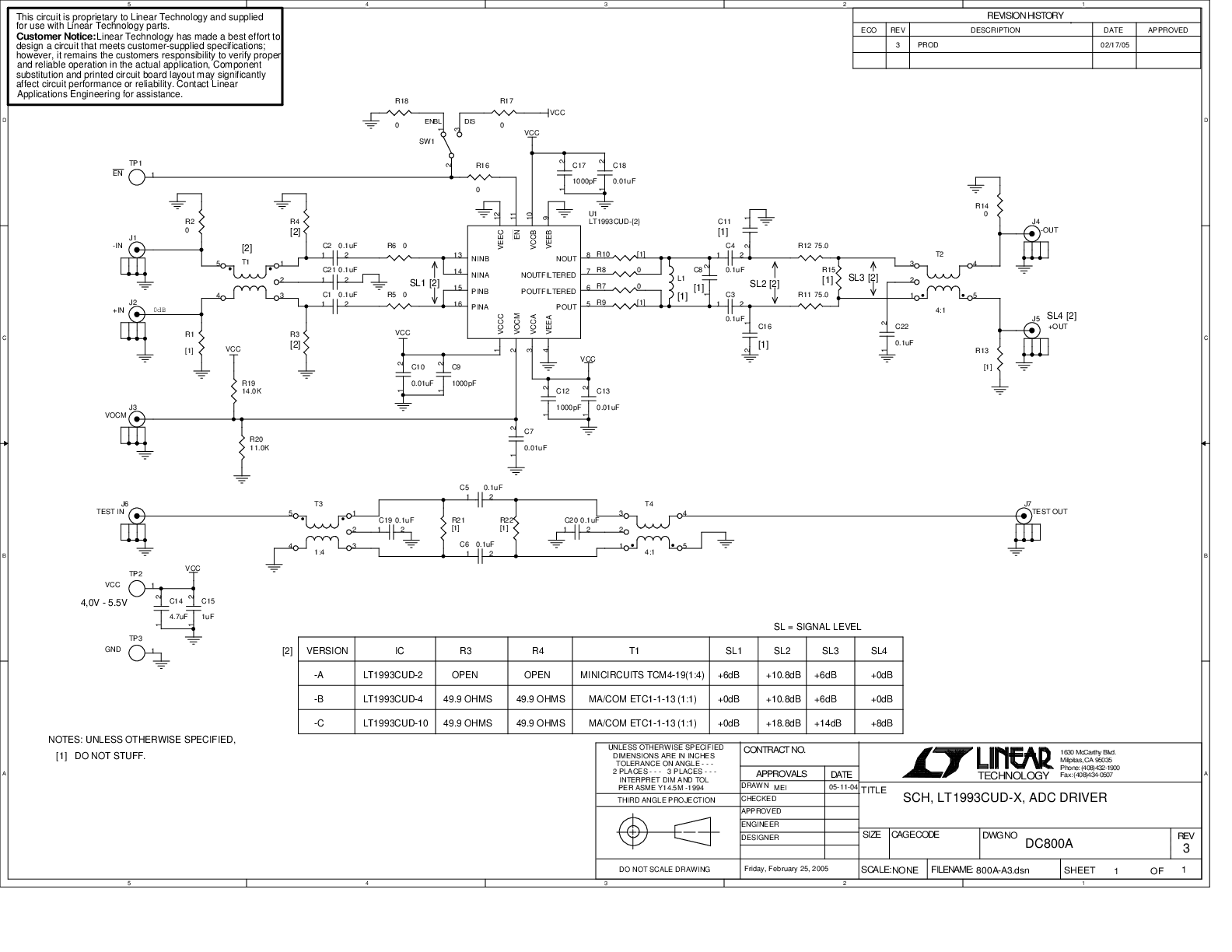

DC800A - Demo Manual9/24/2009PDF207K
-
差動アンプ 高速ADCドライバ11/21/2012PDF687K
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LT1993-10
LT1993-2
LT1993-4
Sys-Parameters
Sys-Parameter Models for Keysight Genesys
Sys-Parameter models contain behavioral parameters, such as P1dB, IP3, gain, noise figure and return loss, which describe nonlinear and linear characteristics of a device.
設計ツール
ADIsimRF
アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LT1993CUD-10#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) | |
| LT1993CUD-10#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) | |
| LT1993IUD-10#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) | |
| LT1993IUD-10#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) | |
| ウェハ・ファブリケーション・データ | R512 Reliability Data |
