LT1990-10
LT1990-10
新規設計に推奨±250 V 入力範囲、100 kHz、G = 10、マイクロパワー、差動アンプ
- 製品モデル
- 4
- 1Ku当たりの価格
- 最低価格:$2.57
Viewing:
製品の詳細
- Gain = 10
- −3 dB 帯域幅 = 100 kHz
- 高いコモンモード電圧範囲:
- ±250 V(VS = ±15V)
- 85 V Window(VS = 5V、0V)
- 同相ノイズ除去比: 最小: 60 dB
- 入力保護機能: ~ ±350 V
- ゲイン誤差: 0.8%(最大値)
- PSRR: 最小: 82 dB
- 高入力インピーダンス: 2 MΩ 差動、500 kΩ コモンモード
- マイクロパワー: 最大電源電流: 180 μA
- 広い電源範囲: 2.7 V ~ 36 V
- レールtoレール出力
- 8 ピン SO およびピン FMEA 互換 MSOP パッケージ
LT®1990-10 は、コモンモード入力電圧範囲が非常に高く、10 および 100 kHz の固定ゲイン帯域幅を備えたマイクロパワー精密差動アンプです。LT1990-0 は± 15 V 電源で± 250 V のコモンモード電圧範囲で動作します。入力は、故障しないよう最大± 350 V のコモンモード電圧トランジェントと± 500 V までの差動電圧から保護されています。LT1990-10 は、高圧側および低圧側の両方の電流または電圧のモニタリングに理想的です。
単一 5 V 電源では、LT1990-10 は調整可能な 85 V の入力範囲、60 dB の最小 CMRR を備え、180 µA 未満の電源電流を消費します。レールtoレール出力は、ダイナミック・レンジを最大にします。2.7 V の単一電源で特に重要です。
LT1990-10 は、工業用温度範囲で 3 V、5 V および± 15 V の単一電源用に規定されています。
LT1990-10 は、8ピン SO とピン FMEA 互換の MSOP パッケージで提供されています。
アプリケーション
- バッテリ・セル電圧モニタリング
- 高電圧電流検出
- 高ノイズ環境での信号アクイジション
- 入力保護
- 故障保護フロント・エンド
- レベル・センシング
- 絶縁
ドキュメント
データシート 2
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
LT1990IMS8-10#PBF | 8-Lead MSOP | ||
LT1990IMS8-10#TRPBF | 8-Lead MSOP | ||

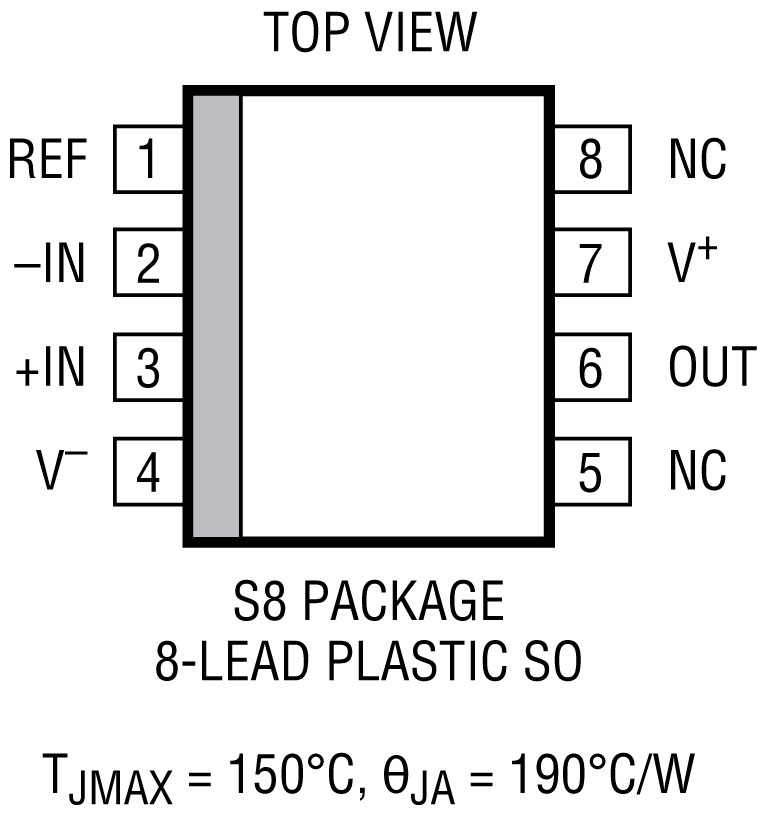

LT1990IS8-10#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
LT1990IS8-10#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) |
製品モデル | 製品ライフサイクル | PCN |
---|---|---|
該当なし | ||
10 11, 2022 - 22_0244 Epoxy Change from Henkel 8290 to 8290A for MSOP Package |
||
LT1990IMS8-10#PBF | 製造中 | |
LT1990IMS8-10#TRPBF | 製造中 | |
2 3, 2020 - 20_0128 Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC |
||
LT1990IMS8-10#PBF | 製造中 | |
LT1990IMS8-10#TRPBF | 製造中 | |
10 24, 2024 - 24_0246 Migrating Bottom Trace Code Marking to Top Side Laser Marking for SOIC_N Package |
||
LT1990IS8-10#PBF | 製造中 | |
LT1990IS8-10#TRPBF | 製造中 | |
10 12, 2022 - 22_0255 Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2) |
||
LT1990IS8-10#PBF | 製造中 | |
LT1990IS8-10#TRPBF | 製造中 | |
6 16, 2021 - 21_0026 Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM |
||
LT1990IS8-10#PBF | 製造中 | |
LT1990IS8-10#TRPBF | 製造中 |
これは最新改訂バージョンのデータシートです。
