特長
- 小型MSOPパッケージで1.5Aスイッチを内蔵
- 1.25MHzの固定スイッチング周波数
- 広い動作電圧範囲:3V~25V
- 高効率0.2Ωスイッチ
- 帰還リファレンス電圧:1.2V
- 全体の出力電圧許容誤差:2%
- 高さの低い表面実装型部品を使用
- 低いシャットダウン電流:6μA
- 外部同期可能:1.5MHz~2MHz
- 電流モード・ループ制御
- デューティサイクル全域で一定の最大スイッチ電流 *特許出願中
- 熱特性が改善された露出パッド付き8ピンプラスチックMSOPパッケージ
LT1961は1.25MHzのモノリシック昇圧スイッチング・レギュレータです。高効率の1.5A、0.2Ωスイッチに加え、高周波数の電流モード・スイッチング・レギュレータを構成するのに必要な制御回路をすべて内蔵しています。電流モード制御を採用しているので、過渡応答が高速で、優れたループ安定性が得られます。
新しい設計技術を採用することで、広い動作電圧範囲において高周波数で高効率を達成します。低損失の内部レギュレータにより、24Vシステムからリチウムイオン・バッテリまでの広い入力範囲で一貫した性能を維持します。動作時の消費電流が1mAと低いので、特に低出力電流時に高効率を維持します。また、シャットダウン時には消費電流が6μAに低減されます。デューティサイクル全域で最大スイッチ電流を一定に保ちます。同期化により、外部ロジック・レベル信号を使用して内部発振周波数を1.5MHzから2MHzに上げることができます。
LT1961は露出パッドの8ピンMSOPパッケージで供給されます。完全なサイクル毎のスイッチ電流制限保護、サーマル・シャットダウン機能を搭載しています。高周波数動作により、入力および出力のフィルタリング部品を削減可能で、チップ・インダクタを使用できます。
アプリケーション
- DSLモデム
- 携帯コンピュータ
- バッテリ駆動システム
- 配電
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT1961
資料
Filters
1つが該当
データシート
2
ユーザ・ガイド
1
462.00K
信頼性データ
1
19.13 K
技術記事
1
HTML
デザイン・ノート
3
HTML
HTML
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 2
信頼性データ 1
ユーザ・ガイド 1
デザイン・ノート 1
技術記事 1
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
LT1961EMS8E#PBF | 8-Lead MSOP w/ EP |
|
|
LT1961EMS8E#TRPBF | 8-Lead MSOP w/ EP |
|
|
LT1961IMS8E#PBF | 8-Lead MSOP w/ EP |
|
|
LT1961IMS8E#TRPBF | 8-Lead MSOP w/ EP |
|
- LT1961EMS8E#PBF
- ピン/パッケージ図
- 8-Lead MSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT1961EMS8E#TRPBF
- ピン/パッケージ図
- 8-Lead MSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT1961IMS8E#PBF
- ピン/パッケージ図
- 8-Lead MSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT1961IMS8E#TRPBF
- ピン/パッケージ図
- 8-Lead MSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
6 5, 2024
- 24_0003
Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)
LT1961EMS8E#PBF
製造中
LT1961EMS8E#TRPBF
製造中
LT1961IMS8E#PBF
製造中
LT1961IMS8E#TRPBF
製造中
2 3, 2020
- 20_0128
Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC
LT1961EMS8E#PBF
製造中
LT1961EMS8E#TRPBF
製造中
LT1961IMS8E#PBF
製造中
LT1961IMS8E#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
6 5, 2024
- 24_0003
Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)
LT1961EMS8E#PBF
製造中
LT1961EMS8E#TRPBF
製造中
LT1961IMS8E#PBF
製造中
LT1961IMS8E#TRPBF
製造中
2 3, 2020
- 20_0128
Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC
LT1961EMS8E#PBF
製造中
LT1961EMS8E#TRPBF
製造中
LT1961IMS8E#PBF
製造中
LT1961IMS8E#TRPBF
製造中
ソフトウェアおよび製品のエコシステム
製品モデル | 製品ライフサイクル | 詳細 | ||
---|---|---|---|---|
シリコン発振器2 |
||||
|
スペクトル拡散変調付き抵抗設定SOT-23発振器 |
|||
製造中 |
スペクトル拡散変調付き、1~8 出力、マルチフェーズ・シリコン発振器 |
評価用キット 1
DC433A

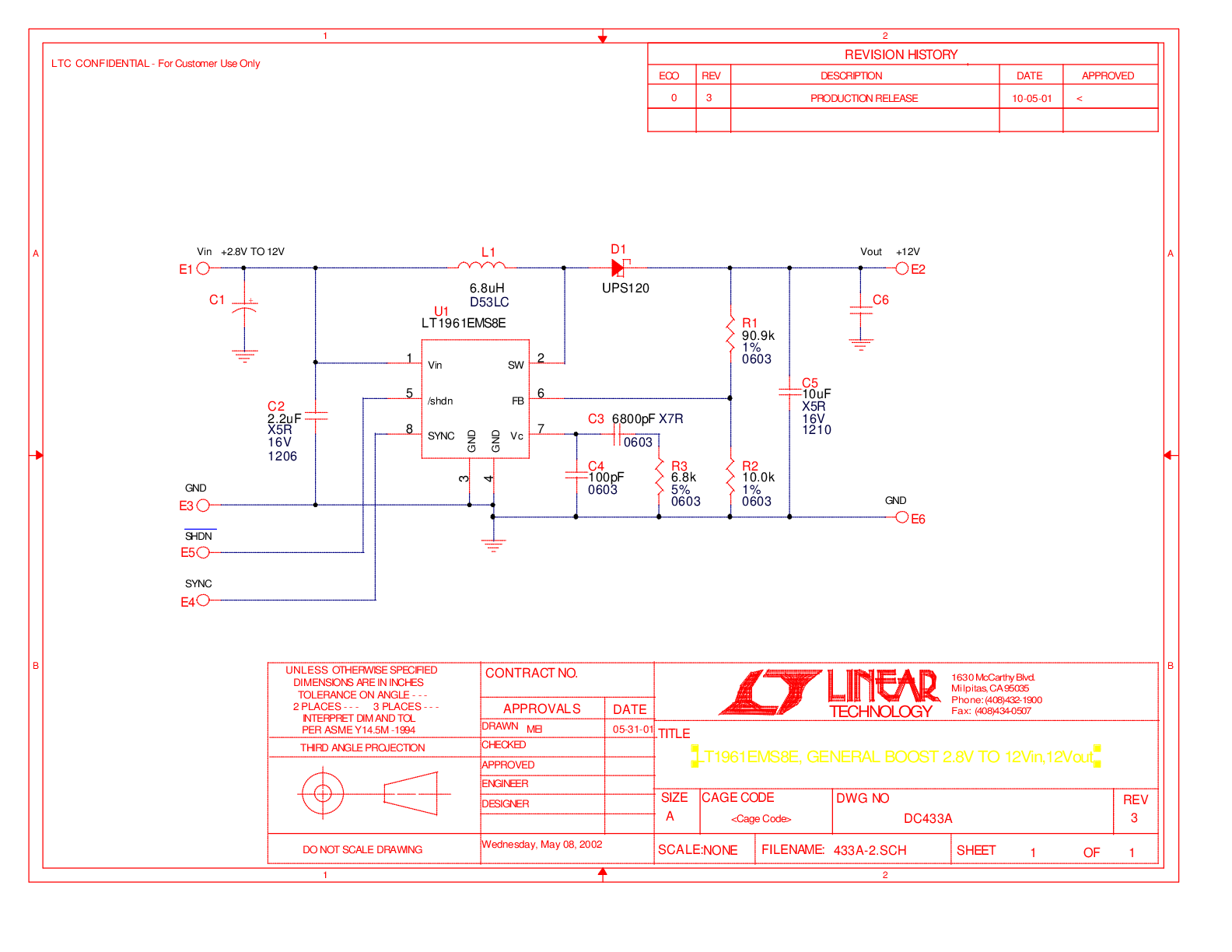

LT1961EMS8E | Adjustable Output Boost Regulator, +2.8V to 12V Input, +12VOUT
