LT1946A

1.5Aスイッチ、ソフトスタート装備の2.7MHz昇圧DC/DCコンバータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.13
特長
  • 1.5A、36Vスイッチ内蔵
  • 2.7MHzのスイッチング周波数
  • ソフトスタート機能搭載
  • 調整可能な出力電圧:VIN~35V
  • 低VCESATスイッチ:300mV/1.5A(標準)
  • 5V入力から12V/430mAを出力
  • 熱特性が改善された小型8ピンMSOPパッケージ

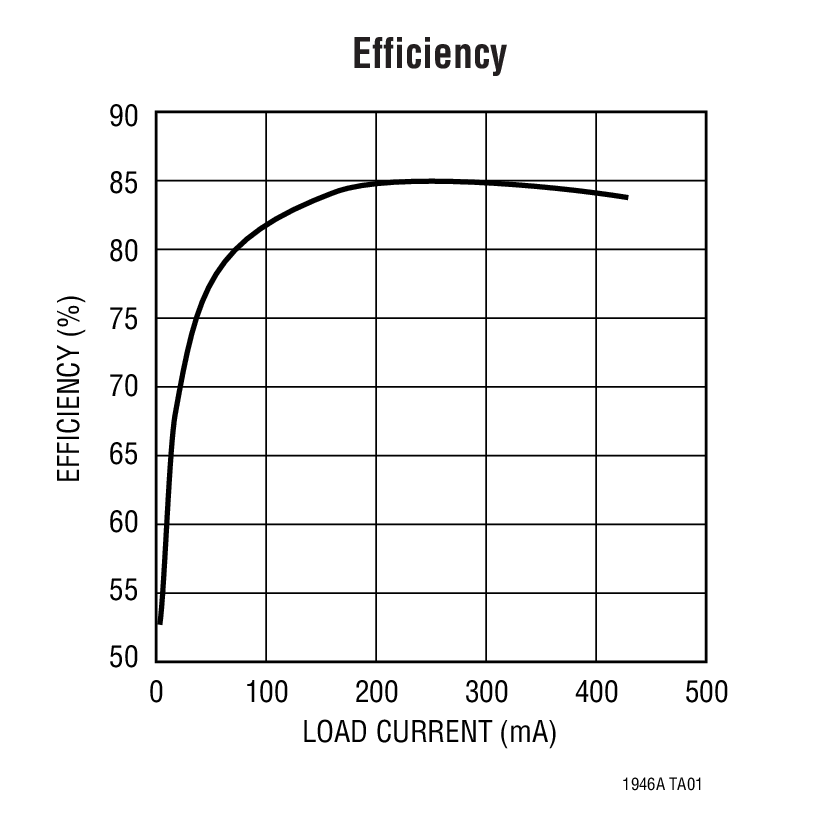

製品概要
show more Icon

LT1946Aは1.5A、36Vスイッチを内蔵する固定周波数昇圧DC/DCコンバータです。 LT1946Aは5V入力から12V/430mAを生成できるので、大型TFT-LCDパネル電源に最適です。また、2.7MHzスイッチングにより、高さの低い小型のインダクタや値の小さいセラミック・コンデンサを使用可能です。内部と外部どちらのループ補償も可能なので、ユーザがループ補償を柔軟に設定できます。このため、ESRの低いセラミック出力コンデンサを使用して最適な過渡応答が得られます。ソフトスタートは外付けコンデンサで制御され、起動時の入力電流ランプレートを決定します。8ピンMSOPパッケージと高いスイッチング周波数により、全体の高さが1.1mm以下のソリューションが可能です。

Switching Frequency
LT1946 1.2MHz
LT1946A 2.7MHz


アプリケーション

  • TFT-LCDバイアス電源
  • GPSレシーバ
  • DSLモデム
  • ローカル電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.13

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

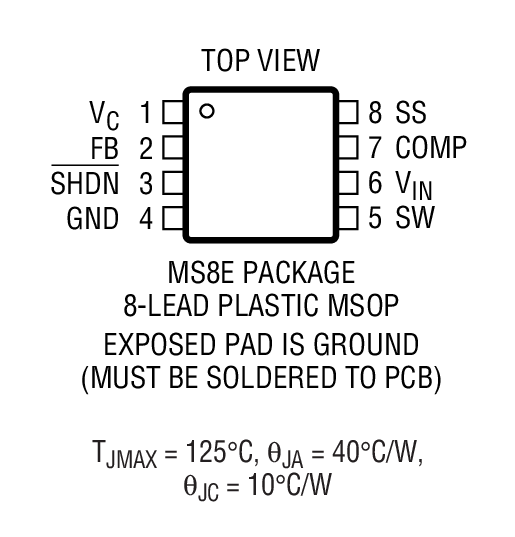

製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT1946AEMS8E#PBF
  • HTML
  • HTML
LT1946AEMS8E#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 5, 2024

- 24_0003

Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)

2 3, 2020

- 20_0128

Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC

LT1946AEMS8E#PBF

製造中

LT1946AEMS8E#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 5, 2024

- 24_0003

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)

2 3, 2020

- 20_0128

arrow down

Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC

LT1946AEMS8E#PBF

製造中

LT1946AEMS8E#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

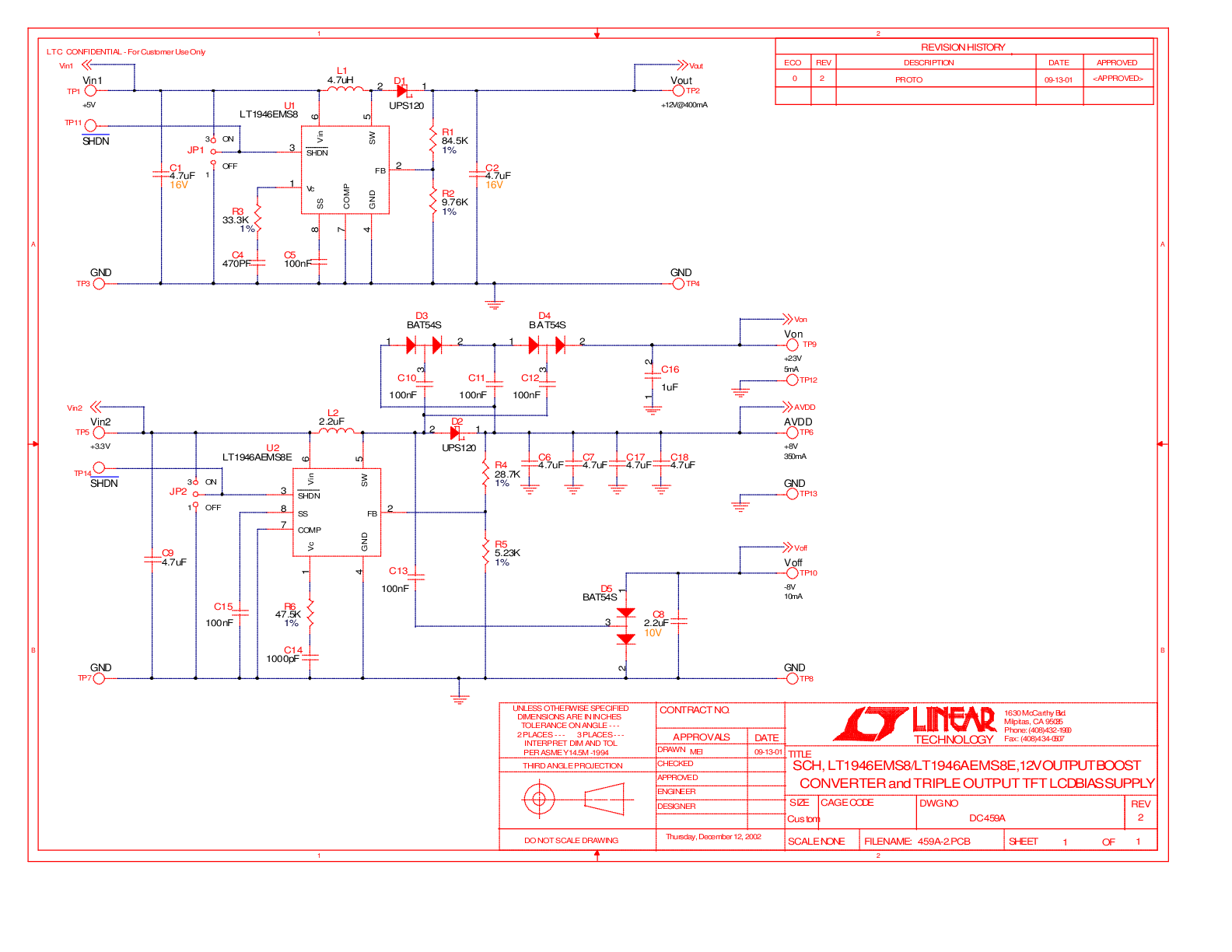

DC459A

LT1946EMS8 LT1946AEMS8E | 12VOUT Boost Converter, +5VIN, +12VOUT/400mA and Triple Output TFT LCD Bias Supply, 3.3VIN, VOUT = +23V/5mA, +8V/350mA, -8V/10mA

zoom

DC459A

LT1946EMS8 LT1946AEMS8E | 12VOUT Boost Converter, +5VIN, +12VOUT/400mA and Triple Output TFT LCD Bias Supply, 3.3VIN, VOUT = +23V/5mA, +8V/350mA, -8V/10mA

LT1946EMS8 LT1946AEMS8E | 12VOUT Boost Converter, +5VIN, +12VOUT/400mA and Triple Output TFT LCD Bias Supply, 3.3VIN, VOUT = +23V/5mA, +8V/350mA, -8V/10mA

製品の詳細

DC459A Demo Board for:
LT1946 1.2MHz Boost DC/DC Converter with 1.5A Switch and Soft-Start
LT1946A 2.7MHz Boost DC/DC Converter with 1.5A Switch and Soft-Start





ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
