特長
- 1.5A、36Vスイッチ内蔵
- 1.2MHzのスイッチング周波数
- ソフトスタート機能搭載
- 最大34Vの出力電圧
- 低VCESATスイッチ：300mV/1.5A（標準）
- 3.3V入力から8V/430mAを出力

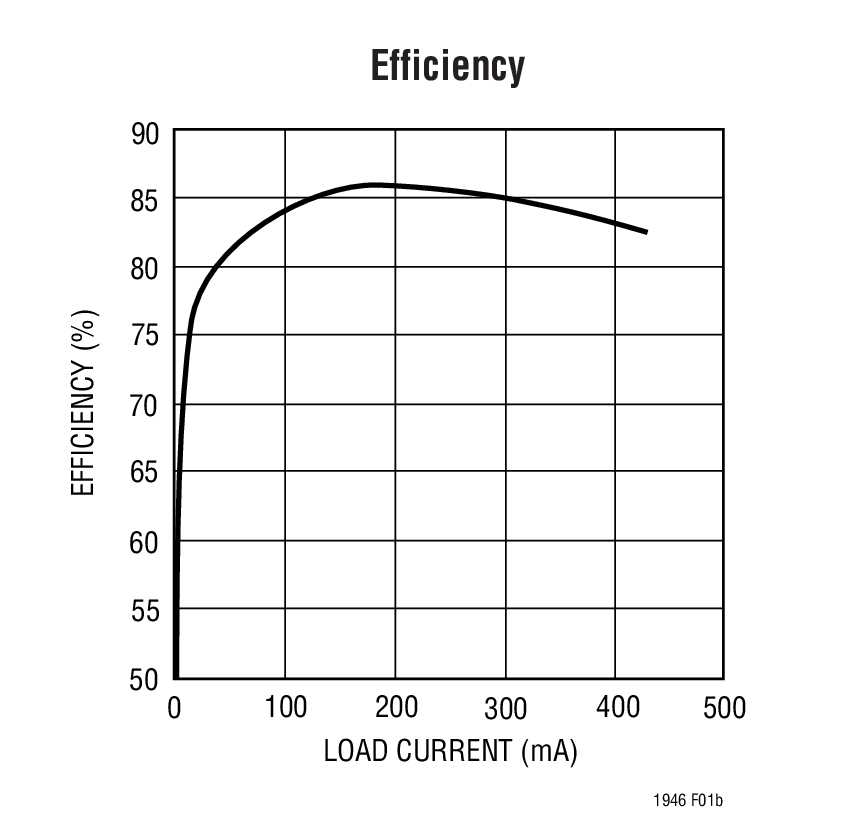

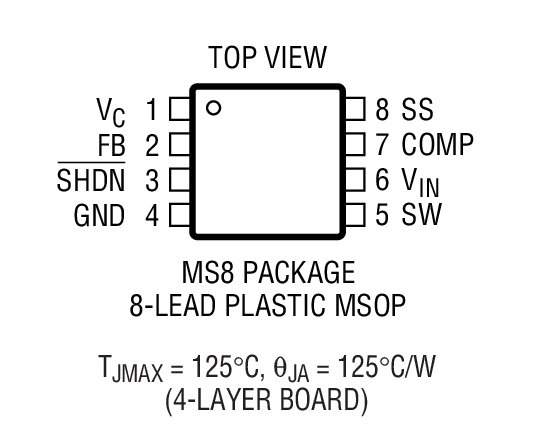

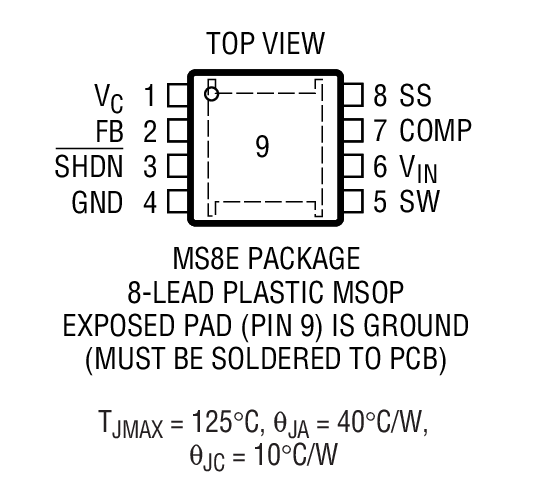

- 小型の8ピンMSOPパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

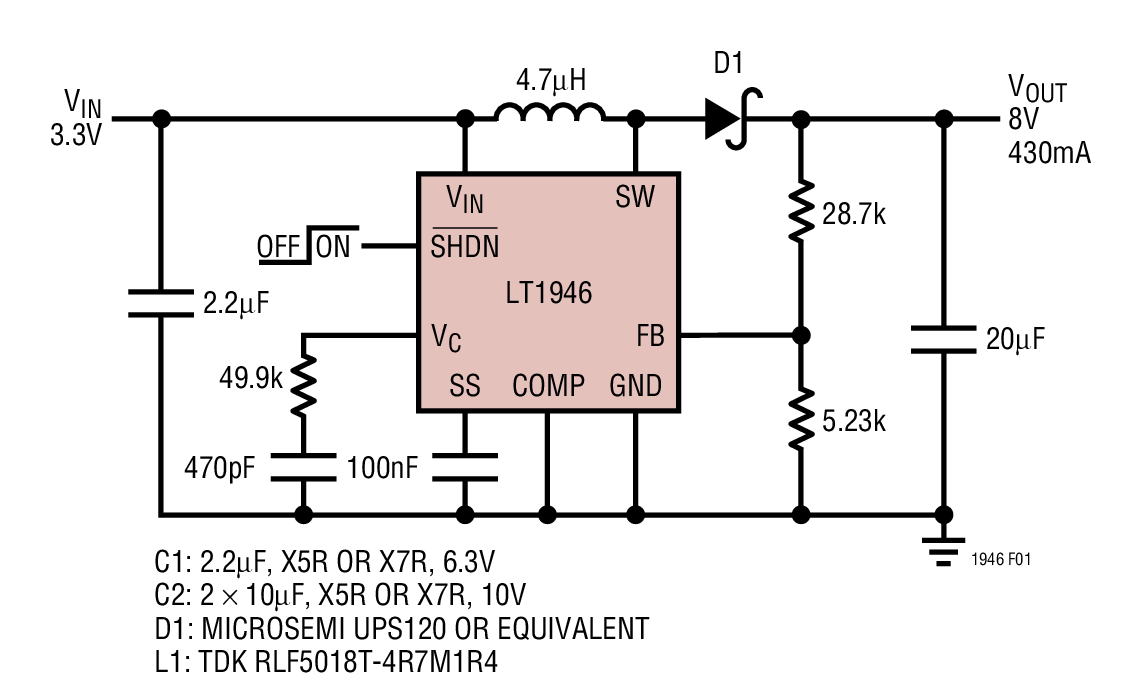

LT1946は1.5A、36Vスイッチを内蔵する固定周波数昇圧DC/DCコンバータです。 LT1946は3.3V入力から8V/430mAを生成できるので、大型TFT-LCDパネル電源に最適です。また、1.2MHzスイッチングにより、高さの低い小型のインダクタや値の小さいセラミック・コンデンサを使用可能です。内部と外部どちらのループ補償も可能なので、ユーザがループ補償を柔軟に設定できます。このため、ESRの低いセラミック出力コンデンサを使用して最適な過渡応答が得られます。ソフトスタートは外付けコンデンサで制御され、起動時の入力電流ランプレートを決定します。
8ピンMSOPパッケージと高いスイッチング周波数により、全体の高さが1.2mm以下のソリューションが可能です。
| Switching Frequency | |
| LT1946 | 1.2MHz |
| LT1946A | 2.7MHz |
アプリケーション
- TFT-LCDバイアス電源
- GPSレシーバ
- DSLモデム
- ローカル電源
