特長
- 電源シーケンシング機能を搭載したトリプル出力TFT電源
- 白色LEDバックライト･ドライバ内蔵
- ショットキー・ダイオード内蔵
- アクティブなバラスト回路により、白色LEDにおける高精度の電流整合が可能
- 低ノイズ1MHz固定周波数動作
- 入力電圧範囲：2.6V～16V
- ソフトスタートにより突入電流を制限
- TFT供給出力電圧を個別に設定(チャージポンプ出力ではない)
- TFT電源向けのパワーグッドおよび出力切断
- LED調光機能を搭載
- LEDドライバ向けのオープンLED保護
- 24ピン(4mm x 4mm)QFNパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LT1942は、白色LEDバックライト･ドライバをはじめ、TFTディスプレイに必要なすべての電源機能を搭載する、高集積クワッド･スイッチング･レギュレータです。TFT電源は2個の昇圧DC/DCコンバータと1個の反転DC/DCコンバータを内蔵しています。多くの制限があるチャージポンプ･ソリューションと異なり、TFT電源出力電圧が個別に設定されます。このデバイスはTFT電源向けに電源シーケンシング機能を搭載し、これをユーザがプログラム可能です。
LEDドライバは、個別に制御可能な昇圧DC/DCコンバータです。LEDドライバは調光制御機能を搭載しているので、LED電流を高精度で制御できます。CTRL4電圧を調整することにより、8:1の調光範囲が得られます。ユーザは1つのLEDストリングをドライブするか、2つのLEDストリングをドライブするかを選択できます。LEDバラスト回路を内蔵しているので、2つのLEDストリングを使用する場合にLED電流を高精度で整合させることができます。LEDドライバと一次TFT電源は、ソフトスタート機能を搭載しています。
LT1942は高さの低い（0.75mm）24ピンQFN（4mm×4mm）パッケージで供給されます。
アプリケーション
- ポリシリコンTFTドライバ
- アモルファス･シリコンTFTディスプレイ
データシートを表示
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT1942
資料
Filters
1つが該当
-
すべて
-
信頼性データ
-
データシート
-
ユーザ・ガイド
-
すべて
-
English
-
日本語
データシート
2
信頼性データ
1
19.13 K
ユーザ・ガイド
1
233.00K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LT1942EUF#PBF |
24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
|
|
|
| LT1942EUF#TRPBF |
24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
|
|
- LT1942EUF#PBF
- ピン／パッケージ図
-
24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT1942EUF#TRPBF
- ピン／パッケージ図
-
24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
ソフトウェアおよび製品のエコシステム
評価用キット 1
DC688A
LT1942EUF | Quad Converter For TFT Supply and LED Driver, VIN=3V-4.5V, VON=10V/2mA, VOFF=-10V/2mA, AVDD=5V/40mA
製品の詳細

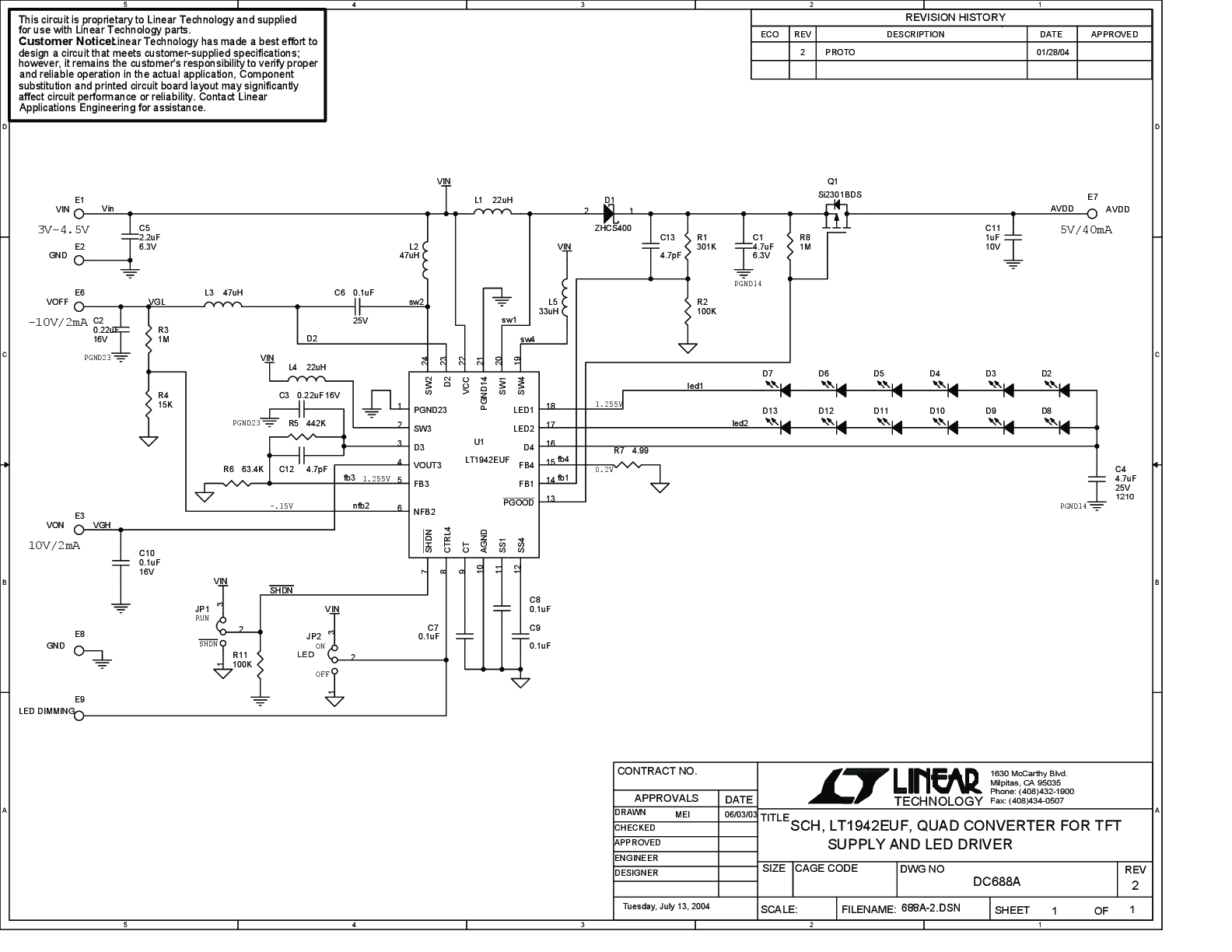

Demonstration Circuit DC688 is a quad output power supply intended for use in small to medium size TFT panels. The circuit features the LT1942 quad output switching regulator and generates an LED driver along with the triple output supply required for the TFT panels. With an input voltage range of 3V to 4.2V, two step-up regulators and one inverting regulator provide AVDD , VON and VOFF bias voltages for the LCD panels. Another high power boost is used to drive 12 LEDs (2 strings of 6 LEDs each). For 3V minimum input voltage, up to 20mA current is available for each LED string. A built-in LED ballast circuit is included to precisely match the LED currents in the two strings.
