製品概要

機能と利点

  • 整合するLED電流

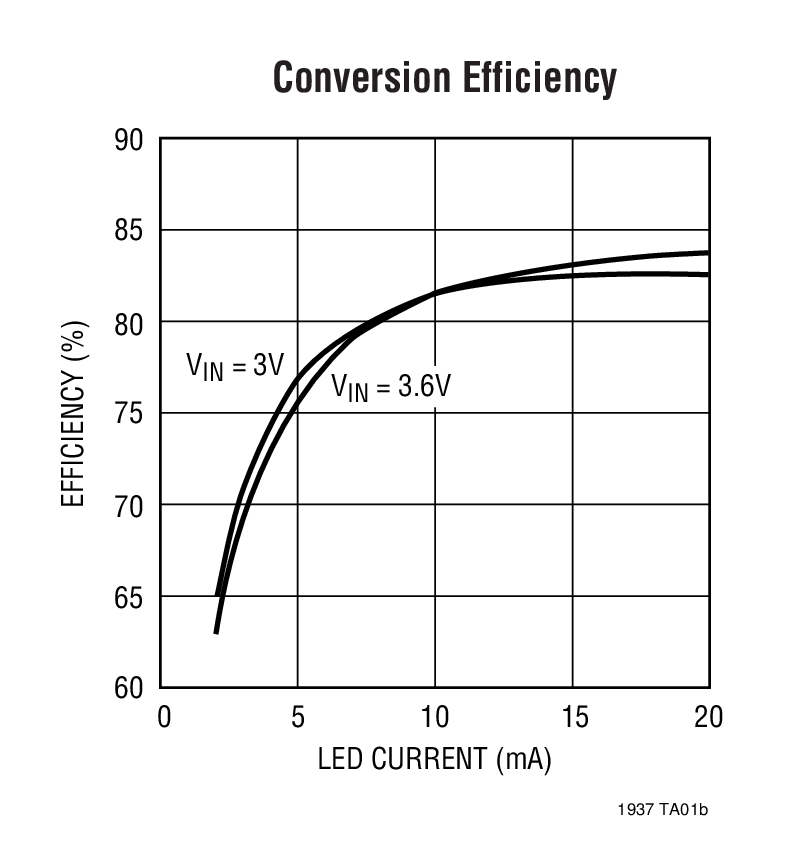

  • 高効率:84%(標準)
  • 3.2V電源で最大4個のLEDをドライブ
  • 5V電源で最大6個のLEDをドライブ
  • 強靭な36Vバイポーラ・スイッチ
  • 1.2MHzの高速スイッチング
  • 高さ1mmの小型インダクタを使用
  • 出力コンデンサはわずか0.22μF
  • 高さの低い(1mm)ThinSOTパッケージ

製品概要

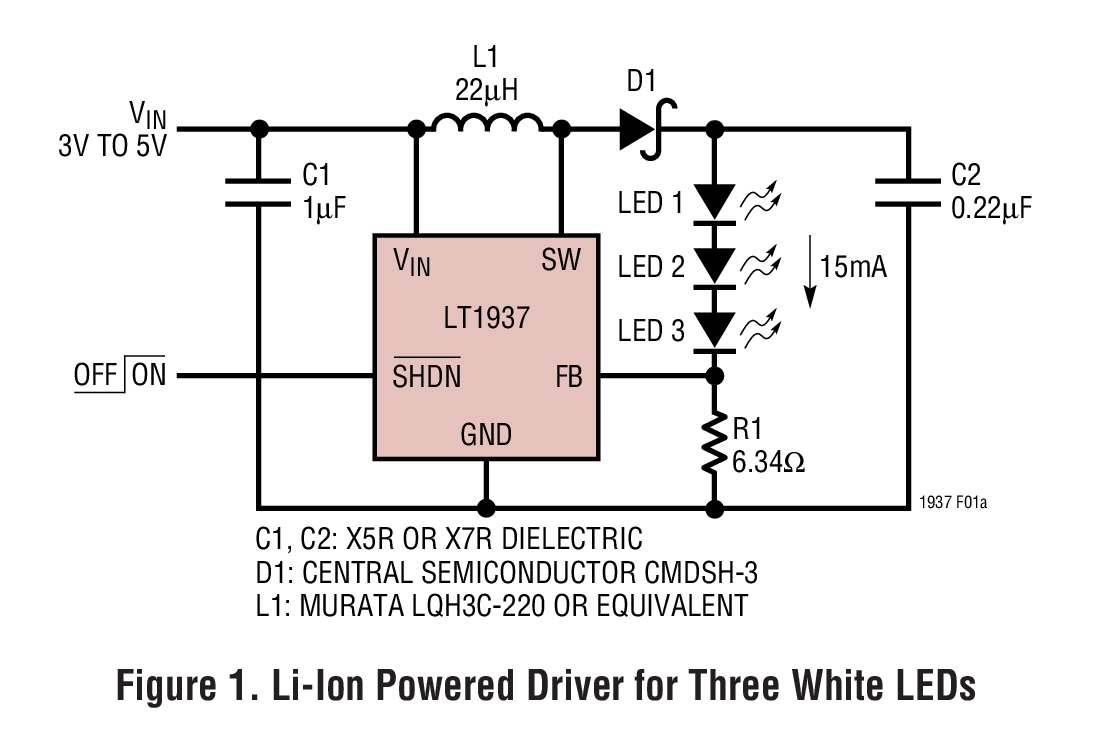

LT1937は、定電流で白色LEDをドライブするように特別に設計された昇圧DC/DCコンバータです。1セルのリチウムイオン・バッテリで直列に接続された2個~4個のLED をドライブできます。LEDを直列に接続することにより、同一のLED電流を供給するので、均一な輝度が得られ、また、バラスト抵抗が不要です。LT1937は1.2MHzでスイッチングを行い、小型の外付け部品を使用可能です。0.22μFという小さい出力コンデンサを使用可能なので、代替ソリューションに比べてスペースとコストを削減できます。95mVという低い帰還電圧により、電流設定抵抗での電力損失を最小限に抑えるので、効率が向上します。

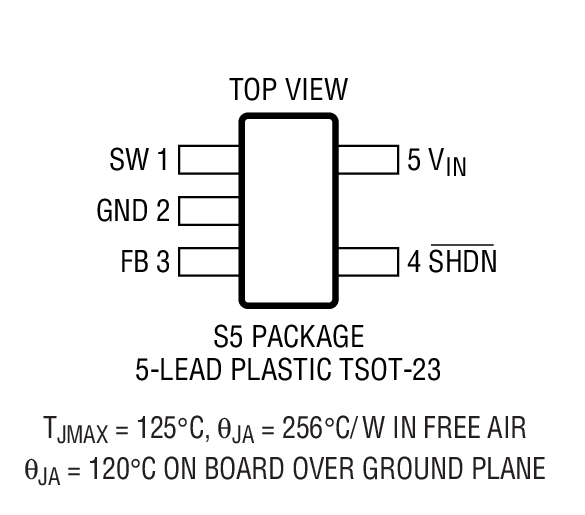

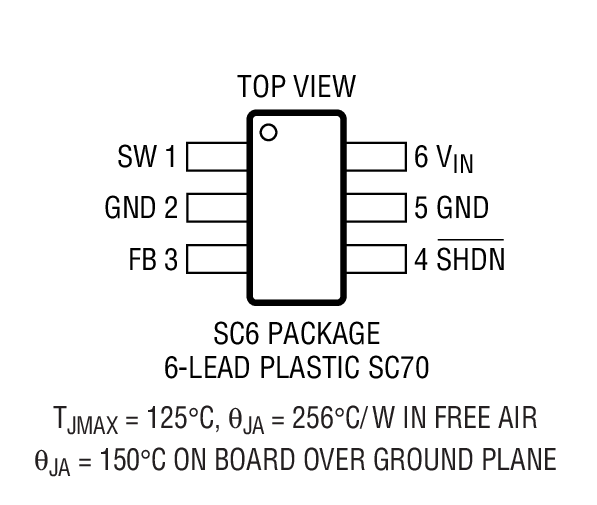

LT1937は高さの低い(1mm)5ピンThinSOTパッケージで供給されます。


アプリケーション

  • 携帯電話
  • PDA、ハンドヘルド・コンピュータ
  • デジタル・カメラ
  • MP3プレイヤ
  • GPSレシーバ

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

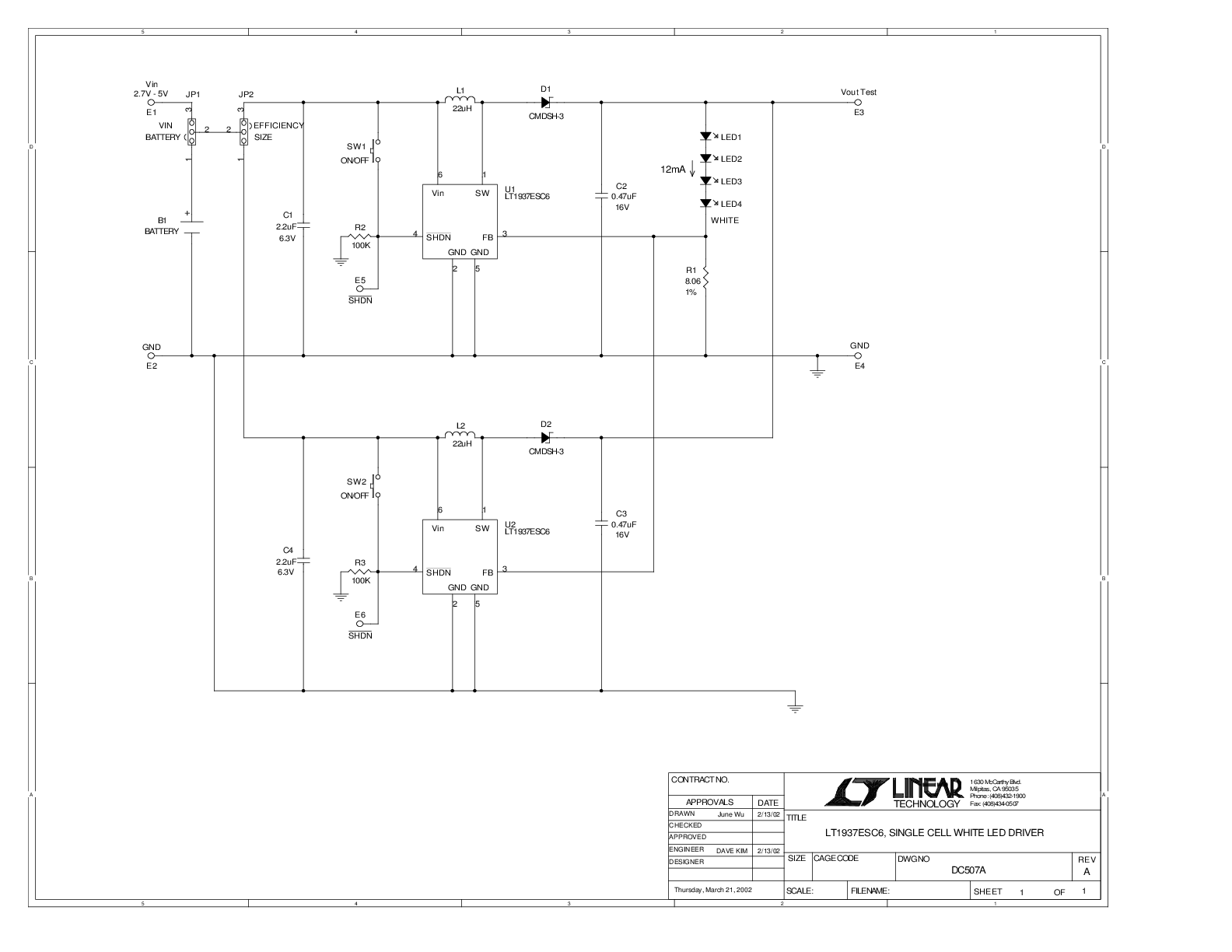

評価キット (2)

ツール

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

LTspice

下記製品はLTspiceで使用することが出来ます。:

LT1937
