LT1886
LT1886
Info: :
製造中
Info: :
製造中
製品の詳細
お探しの製品ではありませんか
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
製品モデル
2
1Ku当たりの価格
最低価格：$3.88
特長
製品概要
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LT1886は利得10で安定、200mAの最小出力電流のデュアル・オペアンプで、歪み性能に優れています。LT1886は均衡のとられた最大入力バイアス電流が4μAの高インピーダンス入力と4mVの最大入力オフセット電圧が特長です。単一電源アプリケーションは簡単で、LT1886は全ノイズが電流帰還アンプ手法より低くなっています。
出力は±6Vの電源で25Ω負荷を±4.3Vにドライブします。±2.5V電源での出力振幅は100Ω負荷で±1.5Vです。このアンプは100pFの容量性負荷で安定で、バッファやケーブル・ドライブ・アプリケーションに最適です。
LT1886はリニアテクノロジーの先進的な低電圧コンプリメンタリ・バイポーラ・プロセスで製造されています。
アプリケーション

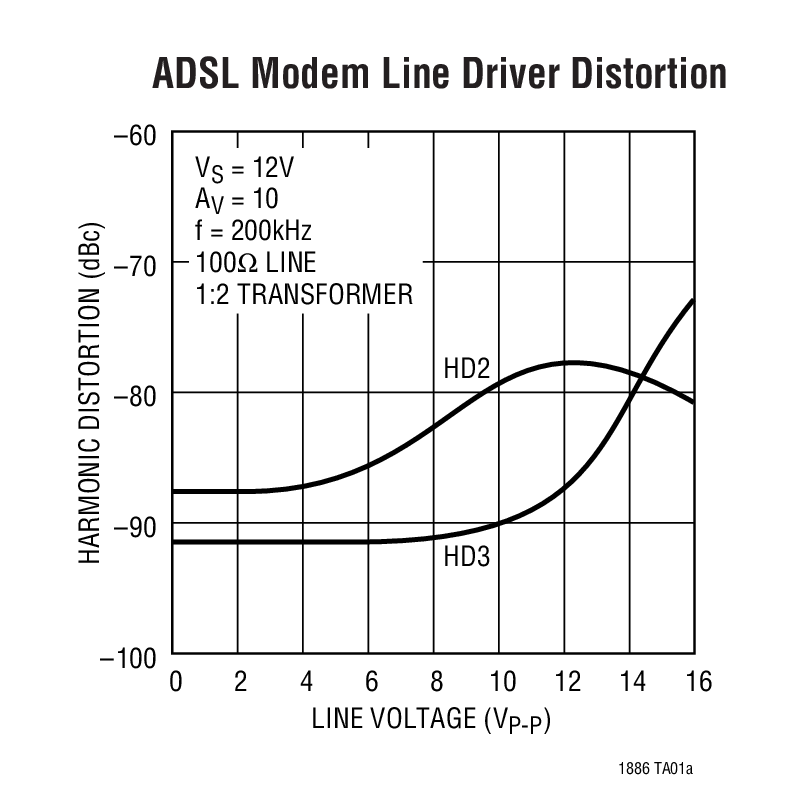

- DSLモデム
- xDSL PCIカード
- ライン・ドライバ
- ビデオ分配
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
製品モデル
2
1Ku当たりの価格
最低価格：$3.88
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT1886
資料
5
Filters
1つが該当
すべて
-
すべて
-
データシート
-
デザイン・ノート
-
信頼性データ
すべて
-
すべて
-
English
-
日本語
データシート
1
デザイン・ノート
3
更新 08/06/2014
English
更新 02/25/2008
日本語
HTML
更新 09/01/2000
English
信頼性データ
1
更新 03/26/2018
English
R377 Reliability Data
16.3 K
この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
設計リソース 2
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LT1886CS8#PBF |

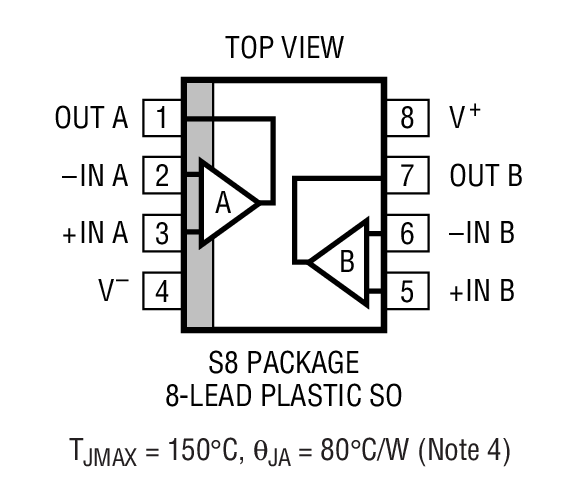

8-Lead SOIC (Narrow 0.15 Inch)
|
|
|
| LT1886CS8#TRPBF |
8-Lead SOIC (Narrow 0.15 Inch)
|
|
- LT1886CS8#PBF
- ピン／パッケージ図
-
8-Lead SOIC (Narrow 0.15 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT1886CS8#TRPBF
- ピン／パッケージ図
-
8-Lead SOIC (Narrow 0.15 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
PCN/PDN情報
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
10 12, 2022
- 22_0255
Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)
LT1886CS8#PBF
製造中
LT1886CS8#TRPBF
製造中
6 16, 2021
- 21_0026
Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM
LT1886CS8#PBF
製造中
LT1886CS8#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
10 12, 2022
- 22_0255
Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)
LT1886CS8#PBF
製造中
LT1886CS8#TRPBF
製造中
6 16, 2021
- 21_0026
Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM
LT1886CS8#PBF
製造中
LT1886CS8#TRPBF
製造中
ソフトウェアおよび製品のエコシステム
ツールおよびシミュレーション 1
LTspice
1
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
Lt Spice
