LT1881

デュアル、レール・トゥ・レール出力、ピコアンプ入力、高精度オペアンプ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 12
1Ku当たりの価格 最低価格:$3.38
機能
  • オフセット電圧:50μV(最大)(LT1881A)
  • 入力バイアス電流:200pA(最大)(LT1881A)

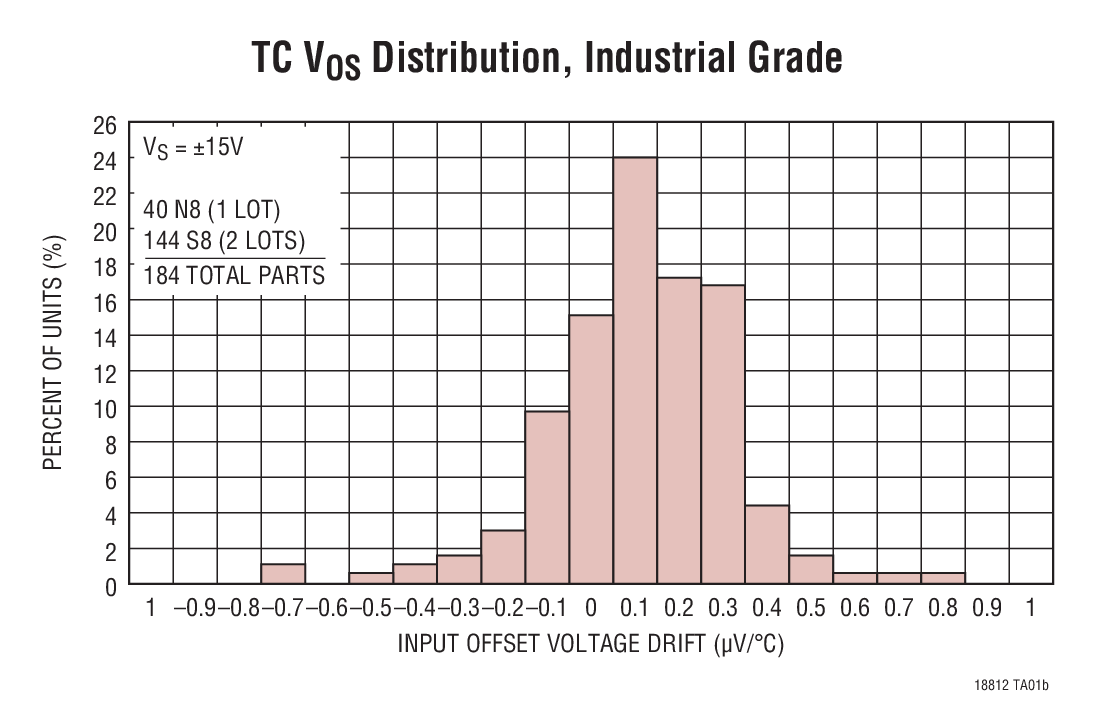

  • オフセット電圧ドリフト:0.8μV/℃(最大)
  • レール・トゥ・レール出力振幅
  • 電源範囲:2.7V~36V
  • 単一電源または両電源で動作
  • 開ループ電圧利得:100万(最小)
  • 1アンプ当たり最大消費電流:1mA(最大)
  • AV=1、CL=1000pFで安定
  • 標準ピン配置
  • 広い動作温度範囲:
    –55°C~125°C (LT1882)
追加の詳細
show more Icon

LT1881およびLT1882オペアンプは、高精度入力特性を備えたレール・トゥ・レール出力振幅のオペアンプです。入力バイアス電流と容量性負荷ドライブ能力は、速度は多少低下するものの、類似したLT1884およびLT1885アンプより優れています。入力オフセット電圧は50μV未満になるように調整されており、低ドリフトのため全動作温度範囲にわたってこの精度を維持します。入力バイアス電流は200pA(最大)と非常に低くなっています。

これらのアンプは、2.7V~36V(5V~±15Vで完全に仕様を規定)の任意の全電源電圧で動作します。出力電圧は負電源の40mV以内および正電源の220mV以内に振幅でき、低電圧単一電源動作に最適な選択です。

ユニティゲイン・フォロワ・アプリケーションでは、1000pFまでの容量性負荷を直接ドライブできます。

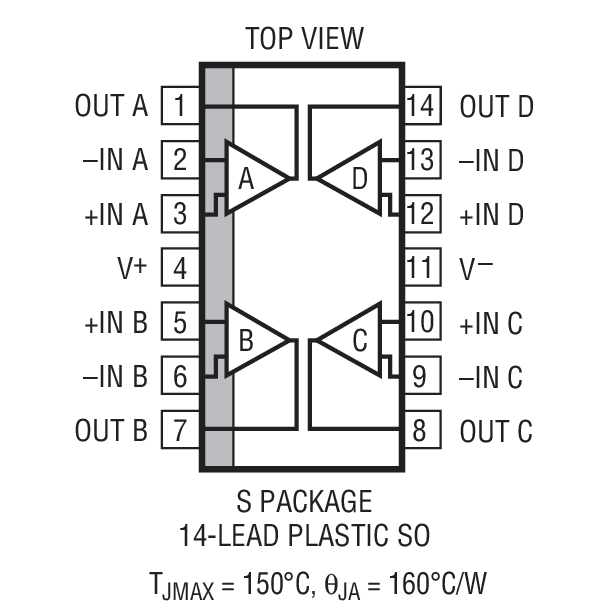

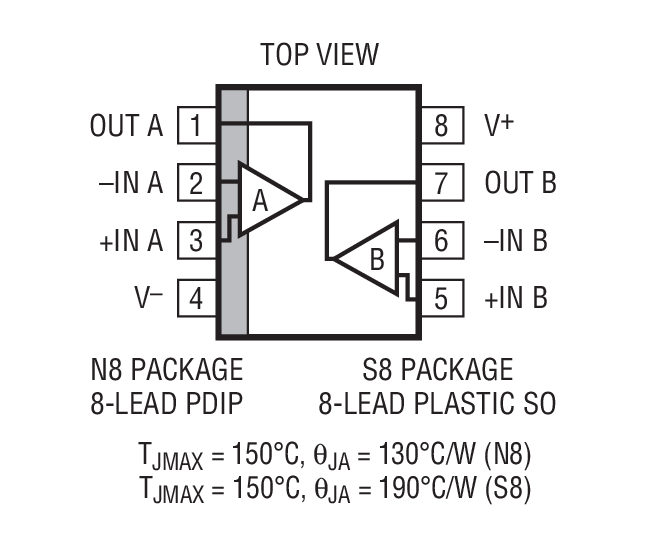

デュアルのLT1881およびLT1881Aは、S8およびPDIPパッケージの標準ピン配置で供給されます。また、クワッドのLT1882は14ピンSOパッケージで供給されます。類似したDC仕様を持つ高速デバイスについては、LT1884/LT1885を参照してください。


アプリケーション

  • 熱電対アンプ
  • ブリッジ・トランスデューサ・コンディショナ
  • 計装アンプ
  • バッテリ駆動システム
  • フォト電流アンプ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 12
1Ku当たりの価格 最低価格:$3.38

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
