製品概要

機能と利点

  • 利得帯域積:325MHz
  • スルーレート:140V/μs
  • 広い電源電圧範囲:2.5V~12.6V
  • 大きい出力電流:85mA
  • 低歪み:-80dBc(5MHz)
  • 低電圧ノイズ:3.5nV/√Hz
  • 入力同相範囲に両レールを含む
  • レール・トゥ・レール出力振幅
  • 入力オフセット電圧(レール・トゥ・レール):550μV(最大)
  • 同相除去比:106dB(標準)
  • 電源除去比:105dB(標準)
  • ユニティゲイン安定
  • パワーダウン・ピン(LT1806)
  • 動作温度範囲: -40℃~85℃
  • シングル: SO-8パッケージと高さの低い(1mm)6ピンThinSOTパッケージ
  • デュアル: SO-8パッケージとおよび8ピンMSOPパッケージ

製品概要

LT1806/LT1807は、利得帯域積325MHz、スルーレート140V/μs、出力電流85mAを特長とするシングル/デュアル低ノイズ・レール・トゥ・レール入出力ユニティゲイン安定オペアンプで、低電圧、高性能信号処理システム向けに最適化されています。

LT1806/LT1807は、5MHzで-80dBcと非常に低歪みで、入力換算ノイズ電圧が3.5nV/√Hzと低く、最大オフセット電圧が550μVなので、高性能データ収集システムで使用できます。

低電源アプリケーションでの信号のダイナミックレンジを最大にするために、 LT1806/LT1807の入力範囲には両方の電源レールが含まれ、出力は両方の電源レールの20mV以内で振幅します。

LT1806/LT1807は2.5V~12.6Vの電源範囲で性能を維持し、3V、5V、および±5V電源で仕様が規定されています。入力は損傷を受けたり出力の位相反転を起こすことなく、電源レールを超えてドライブすることができます。

LT1806は、標準オペアンプ・ピン配置の8ピンSOパッケージと6ピンTSOT-23パッケージで供給されます。 LT1807は標準デュアル・オペアンプ・ピン配置を特長とし、8ピンSOおよびMSOPパッケージで供給されます。これらのデバイスは、多くのオペアンプのプラグイン互換品として使用して、入出力範囲と性能を改善することができます。


アプリケーション

  • 低電圧、高周波信号処理
  • A/Dコンバータのドライブ
  • レール・トゥ・レール振幅のバッファ・アンプ
  • アクティブ・フィルタ
  • ビデオ・ライン・ドライバ

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

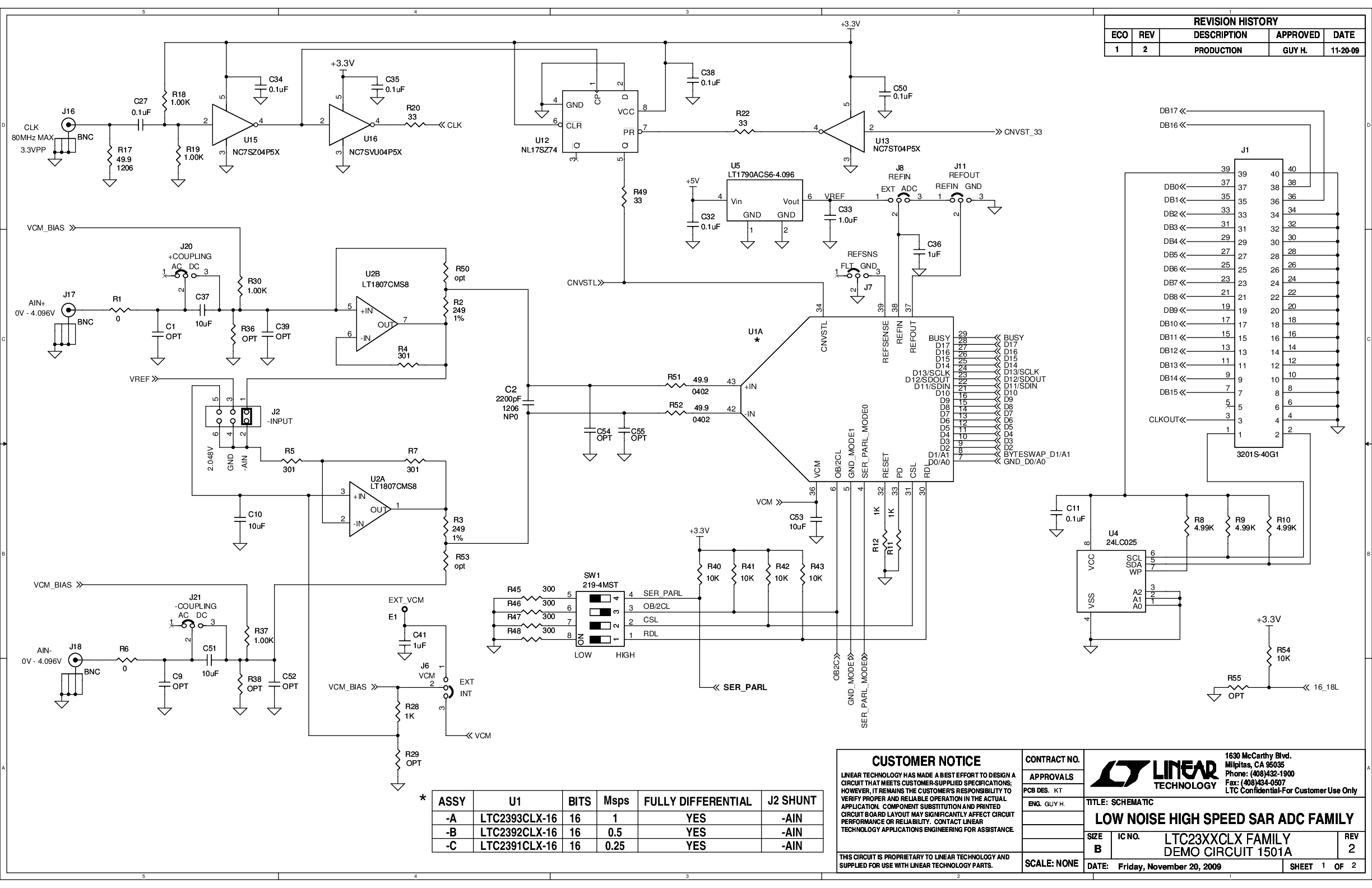

評価キット (2)
