LT1804

シングル/デュアル/クワッド100V/μs 、85MHz、レール・トゥ・レール入出力オペアンプ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$2.60
特長
  • スルーレート:100V/μs
  • 利得帯域幅積:85MHz
  • 両レールを含む入力同相範囲
  • レール・トゥ・レール出力振幅
  • 低消費電流:3mA/アンプ(最大)
  • 大きい出力電流:42mA(標準)
  • 電圧ノイズ:21nV/√Hz
  • 電源除去比:90dB
  • オープンループ利得:60V/mV
  • 動作温度範囲:-40℃~85℃
  • シングル・バージョンは8ピンSOパッケージと高さの低い(1mm)5ピンSOT-23(ThinSOT)パッケージ
  • デュアル・バージョンは8ピンDFNおよびSOパッケージ
  • クワッド・バージョンは14ピン細型SOパッケージ
製品概要
show more Icon

LT1803/LT1804/LT1805は優れたDC特性を備えた低消費のシングル/デュアル/クワッド高速レール・トゥ・レール入出力オペアンプです。LT1803/LT1804/LT1805は、同等の帯域幅とスルーレートをもつ他製品と比べて、消費電流や入力バイアス電流が少なく、入力オフセット電圧が低く、DC利得が優れています。 LT1803/LT1804/LT1805は標準で入力オフセット電圧が350μV、入力バイアス電流が125nA、オープンループ利得が60V/mVです。

LT1803/LT1804/LT1805の入力範囲は両電源レールを含み、出力はいずれかの電源レールの20mV以内に振幅するので、低電源アプリケーションでの信号ダイナミック・レンジを最大にすることができます。

LT1803/LT1804/LT1805は標準で2.3V~12.6Vの電源電圧範囲で性能を維持し、3V、5V、±5Vの各電源で仕様が規定されています。入力は、損傷を受けたり出力の位相反転を起こすことなく、電源レールを超えてドライブ可能です。

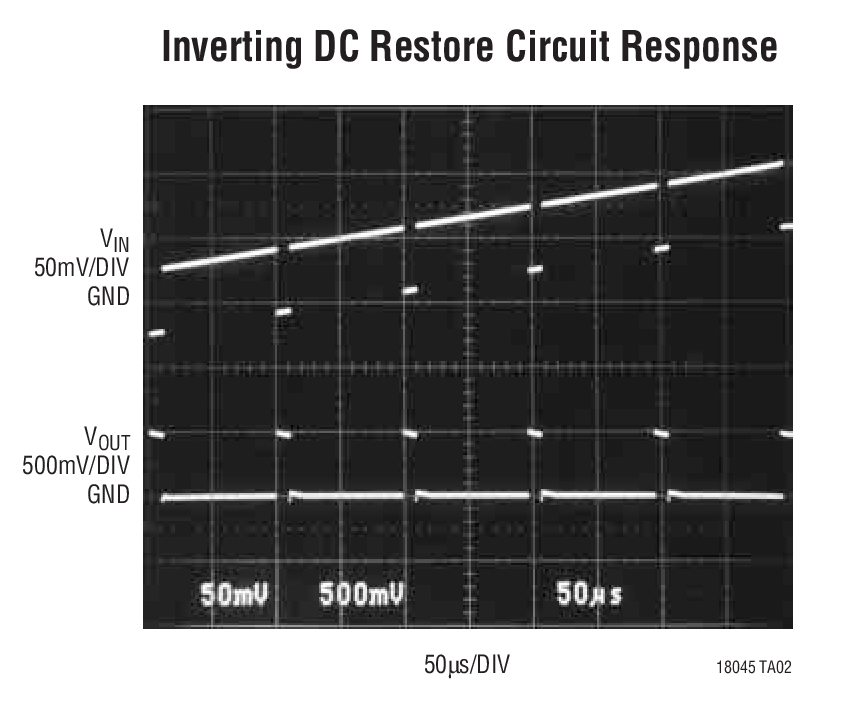

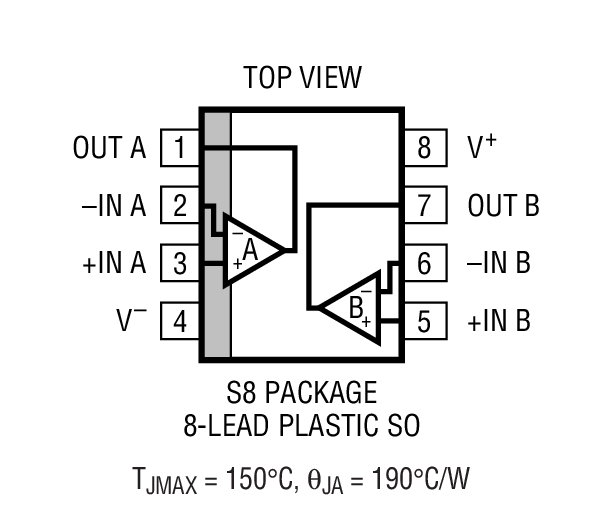

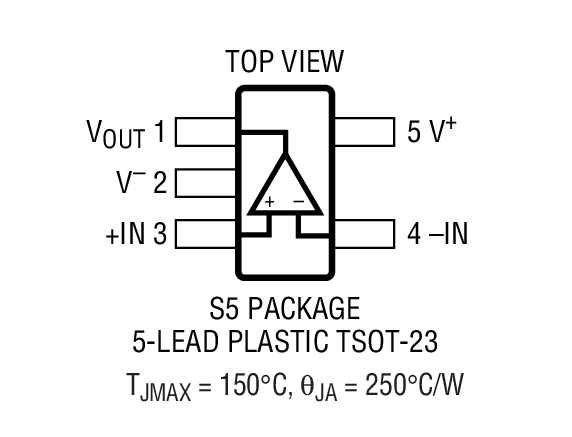

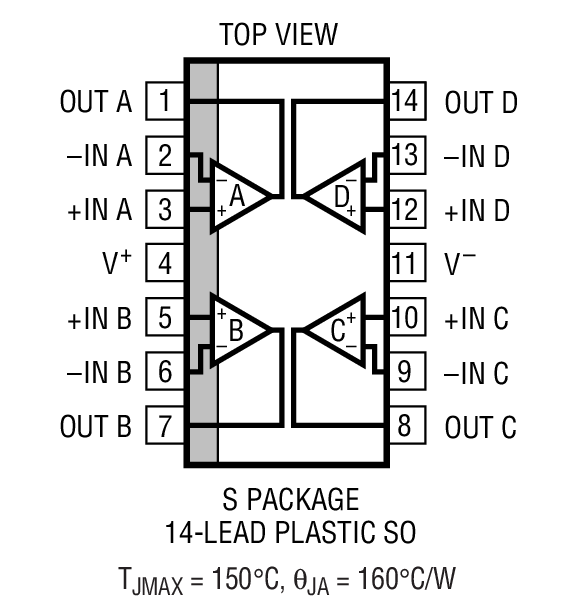

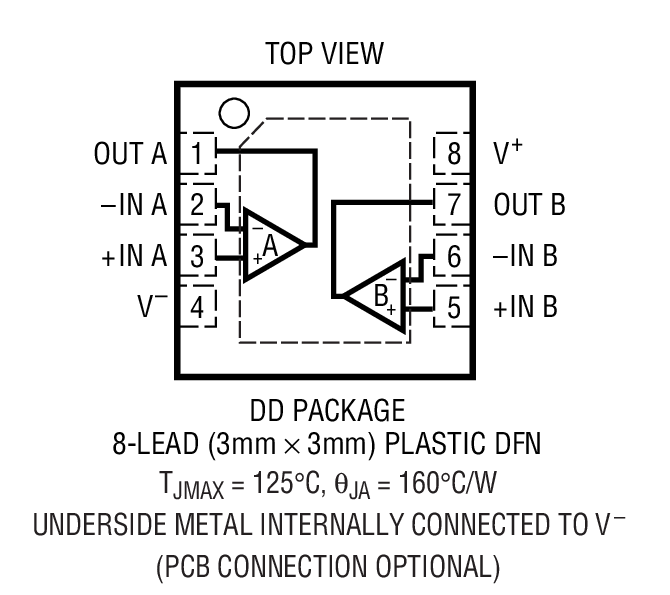

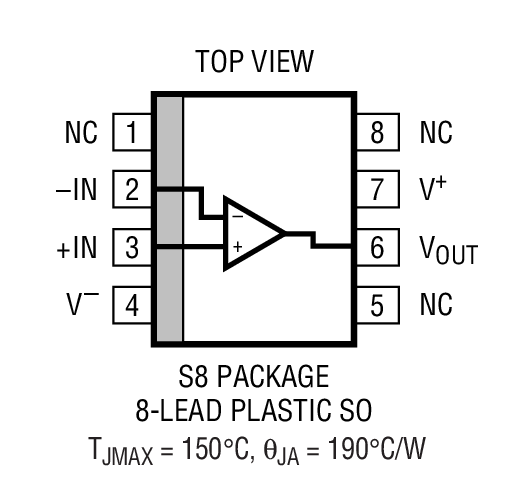

LT1803は標準オペアンプ・ピン配置の8ピンSOパッケージと5ピンSOT-23パッケージで供給されます。LT1804は標準オペアンプ・ピン配置の8ピンDFNおよびSOパッケージで供給されます。LT1805は標準クワッド・オペアンプ構成を特長とし、14ピン・プラスチックSOパッケージで供給されます。


アプリケーション

  • 低電圧高周波信号処理
  • A/Dコンバータのドライブ
  • レール・トゥ・レール・バッファ・アンプ
  • アクティブ・フィルタ
  • ビデオ・ライン・ドライバ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$2.60

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT1804CDD#PBF
  • HTML
  • HTML
LT1804CDD#TRPBF
  • HTML
  • HTML
LT1804CS8#PBF
  • HTML
  • HTML
LT1804CS8#TRPBF
  • HTML
  • HTML
LT1804IDD#PBF
  • HTML
  • HTML
LT1804IDD#TRPBF
  • HTML
  • HTML
LT1804IS8#PBF
  • HTML
  • HTML
LT1804IS8#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 12, 2022

- 22_0255

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)

LT1804CS8#PBF

製造中

LT1804CS8#TRPBF

製造中

LT1804IS8#PBF

製造中

LT1804IS8#TRPBF

製造中

6 16, 2021

- 21_0026

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

LT1804CS8#PBF

製造中

LT1804CS8#TRPBF

製造中

LT1804IS8#PBF

製造中

LT1804IS8#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 12, 2022

- 22_0255

arrow down

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)

LT1804CS8#PBF

製造中

LT1804CS8#TRPBF

製造中

LT1804IS8#PBF

製造中

LT1804IS8#TRPBF

製造中

6 16, 2021

- 21_0026

arrow down

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

LT1804CS8#PBF

製造中

LT1804CS8#TRPBF

製造中

LT1804IS8#PBF

製造中

LT1804IS8#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
