LT1795
LT1795
Info: :
製造中
Info: :
製造中
製品の詳細
お探しの製品ではありませんか
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
製品モデル
8
1Ku当たりの価格
最低価格：$7.15
特長
- 出力ドライブ電流500mA
- 帯域幅50MHz、AV = 2、RL= 25Ω
- スルーレート900V/μs、AV = 2、RL = 25Ω
- 低歪み：1MHzで-75dBc
- 高入力インピーダンス：10MΩ
- 広い電源電圧範囲：±5V～±15V
- フルレート、ダウンストリームADSLをサポート
- 電力供給能力を向上させた小さい実装面積のパッケージ：TSSOP-20、ワイドタイプSO-20
- 低消費のシャットダウン・モード
- 省電力の調整可能な消費電流
- CL=10,000pFで安定動作

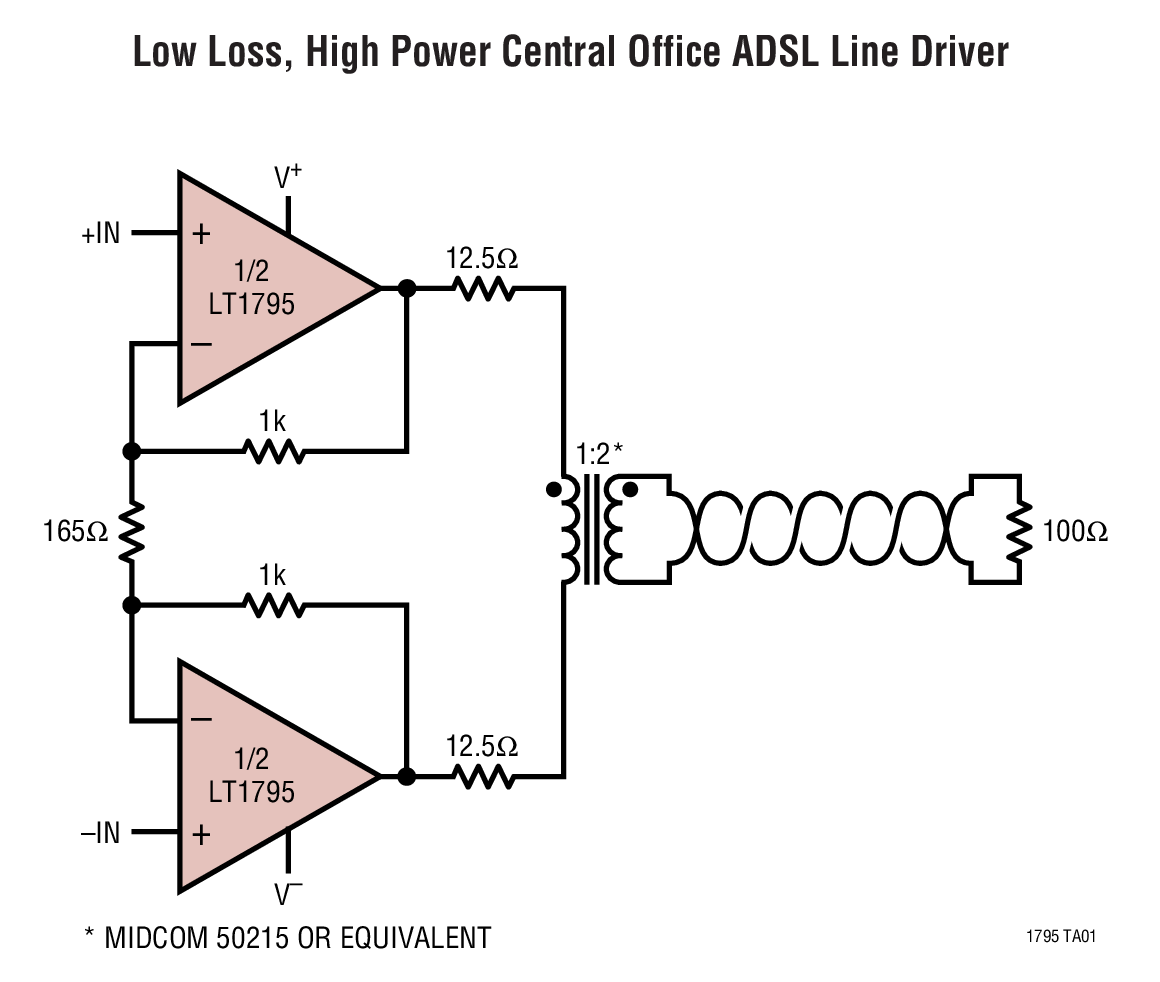

製品概要
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LT1795は高い出力電流と優れた大信号特性を備えたデュアル電流帰還アンプです。高スルーレート、500mAの出力ドライブ、最大±15V動作の組合せによって、1MHz～2MHzの周波数で大きな電力を供給します。また、短絡保護およびサーマル・シャットダウン機能を備えているため耐久性に優れています。LT1795は大容量性負荷を接続した場合も安定して動作し、容量性負荷に必要な大きな電流を容易に供給することができます。シャットダウン機能により高インピーダンスの低電流モードに切り替えることができ、 ICが使用されていないときに消費電流を低減します。帯域幅が低いアプリケーションでは、1本の外付け抵抗で消費電流を低減できます。
LT1795は非常に小型の熱特性が改善された20ピンTSSOPパッケージで供給され、ライン･ドライバ･アプリケーションで最大ポート密度を実現します。
アプリケーション
- ADSL HDSL2、G.liteドライバ
- バッファ
- テスト装置用アンプ
- ビデオ・アンプ
- ケーブル・ドライバ
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
製品モデル
8
1Ku当たりの価格
最低価格：$7.15
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT1795
資料
7
Filters
1つが該当
すべて
-
すべて
-
データシート
-
ユーザ・ガイド
-
信頼性データ
-
技術記事
すべて
-
すべて
-
English
データシート
1
ユーザ・ガイド
2
更新 09/24/2009
English
DC261A - Demo Manual
2.00M
更新 09/24/2009
English
DC306A - Demo Manual
308.00K
信頼性データ
1
更新 03/23/2018
English
R164 Reliability Data
25.66 K
技術記事
3
HTML
更新 02/01/2000
English
HTML
更新 05/01/0200
English
HTML
更新 09/01/1999
English
この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
技術資料
7
参考資料 1
製品セレクタ・カード 1
設計リソース 8

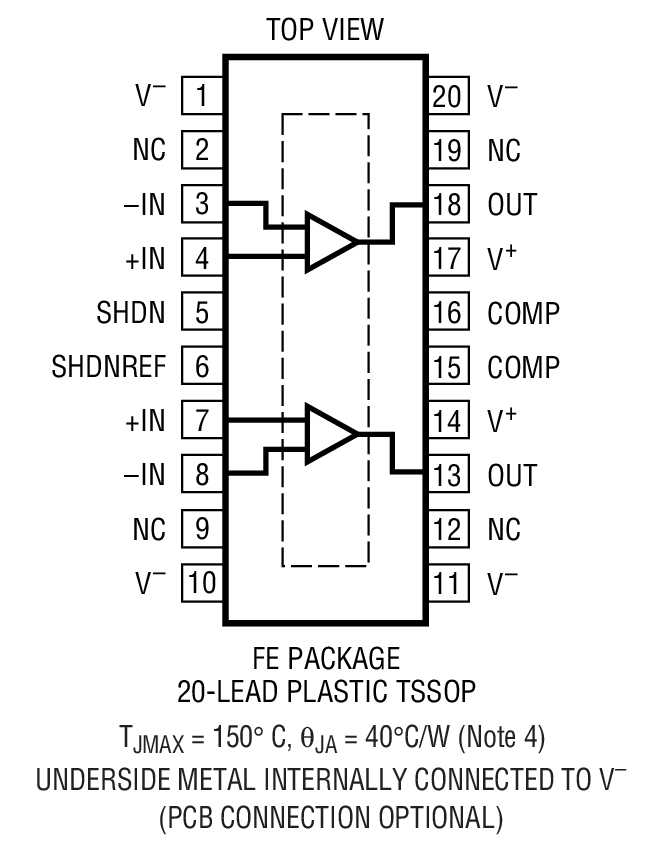

| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LT1795CFE#PBF |
20-Lead TSSOP w/ EP
|
|
|
| LT1795CFE#TRPBF |
20-Lead TSSOP w/ EP
|
|
|

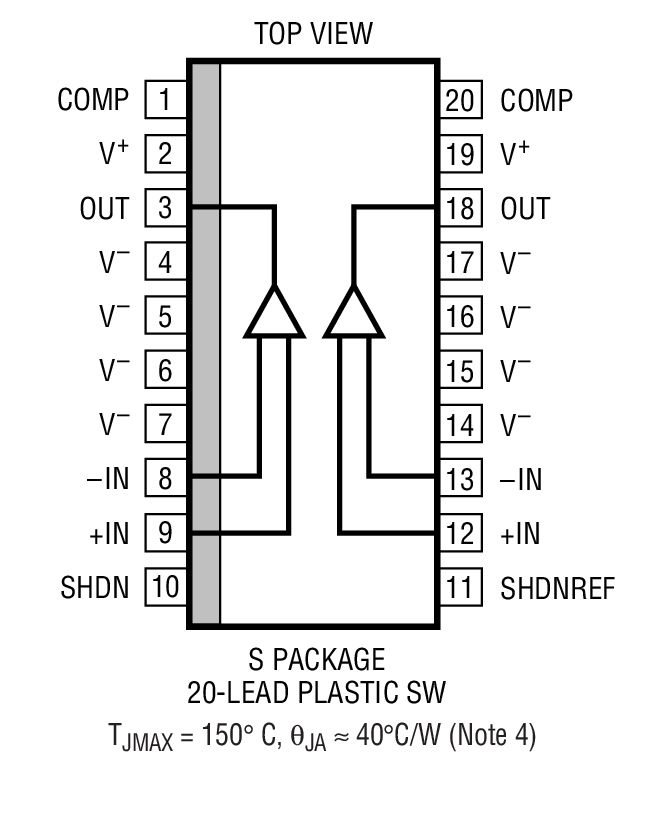

| LT1795CSW#PBF |
20-Lead SOIC (Wide 0.3 Inch)
|
|
|
| LT1795CSW#TRPBF |
20-Lead SOIC (Wide 0.3 Inch)
|
|
|
| LT1795IFE#PBF |
20-Lead TSSOP w/ EP
|
|
|
| LT1795IFE#TRPBF |
20-Lead TSSOP w/ EP
|
|
|
| LT1795ISW#PBF |
20-Lead SOIC (Wide 0.3 Inch)
|
|
|
| LT1795ISW#TRPBF |
20-Lead SOIC (Wide 0.3 Inch)
|
|
- LT1795CFE#PBF
- ピン／パッケージ図
-
20-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT1795CFE#TRPBF
- ピン／パッケージ図
-
20-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT1795CSW#PBF
- ピン／パッケージ図
-
20-Lead SOIC (Wide 0.3 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT1795CSW#TRPBF
- ピン／パッケージ図
-
20-Lead SOIC (Wide 0.3 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT1795IFE#PBF
- ピン／パッケージ図
-
20-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT1795IFE#TRPBF
- ピン／パッケージ図
-
20-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT1795ISW#PBF
- ピン／パッケージ図
-
20-Lead SOIC (Wide 0.3 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT1795ISW#TRPBF
- ピン／パッケージ図
-
20-Lead SOIC (Wide 0.3 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
PCN/PDN情報
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
4 6, 2022
- 22_0068
Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
LT1795CFE#PBF
製造中
LT1795CFE#TRPBF
製造中
LT1795IFE#PBF
製造中
LT1795IFE#TRPBF
製造中
8 10, 2022
- 22_0176
Laser Top Mark Conversion for SOIC_W Packages Assembled in ADPG [PNG] and UTL
LT1795CSW#PBF
製造中
LT1795CSW#TRPBF
製造中
LT1795ISW#PBF
製造中
LT1795ISW#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
4 6, 2022
- 22_0068
Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
LT1795CFE#PBF
製造中
LT1795CFE#TRPBF
製造中
LT1795IFE#PBF
製造中
LT1795IFE#TRPBF
製造中
8 10, 2022
- 22_0176
Laser Top Mark Conversion for SOIC_W Packages Assembled in ADPG [PNG] and UTL
LT1795CSW#PBF
製造中
LT1795CSW#TRPBF
製造中
LT1795ISW#PBF
製造中
LT1795ISW#TRPBF
製造中
ソフトウェアおよび製品のエコシステム
評価用キット 2

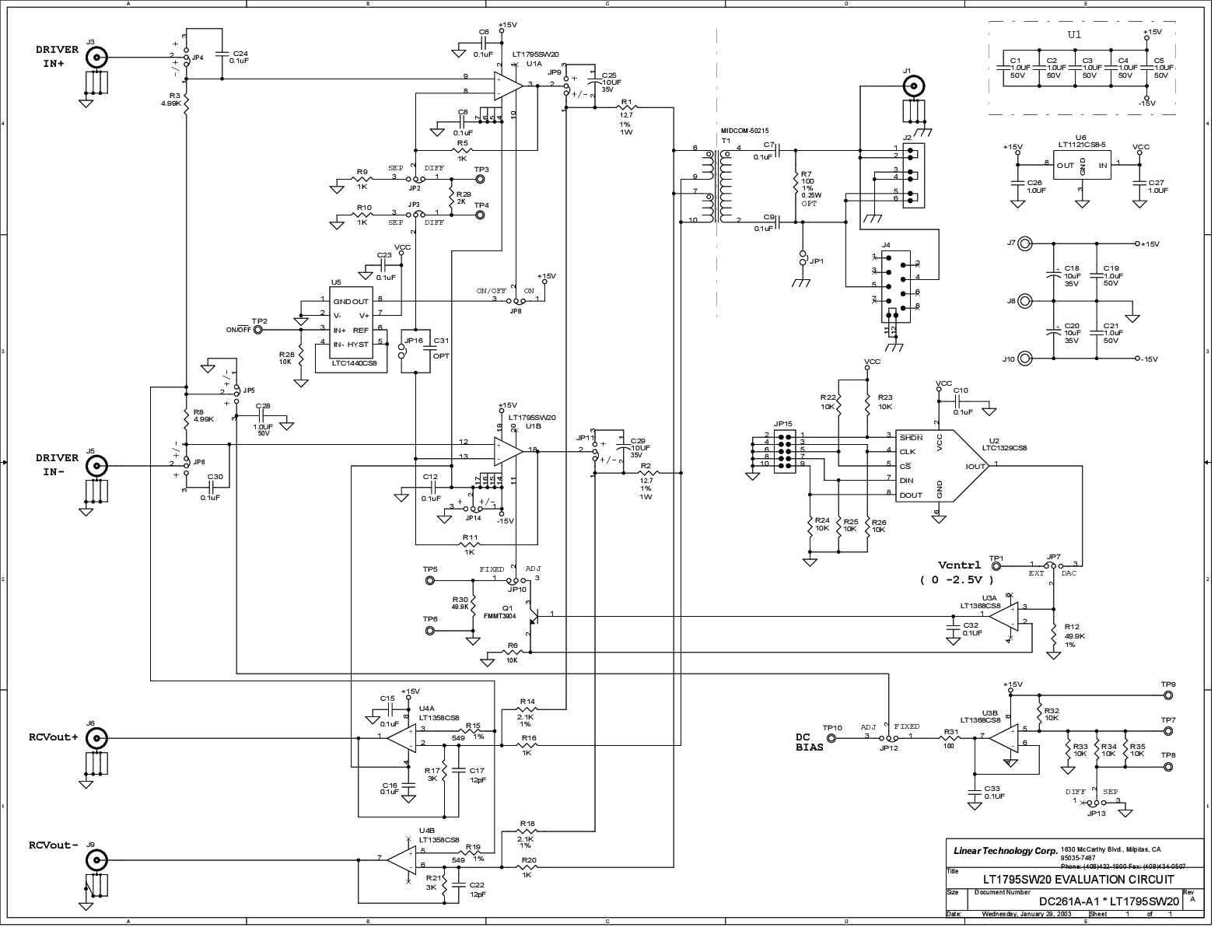

DC261A-A
LT1795CSW | High-Speed Modem, Differential Line Driver/Receiver
製品の詳細
DC261A-A: Demo Board for the LT1795 Dual 500mA/50MHz Current Feedback Line Driver Amplifier.
資料
DC306A-A

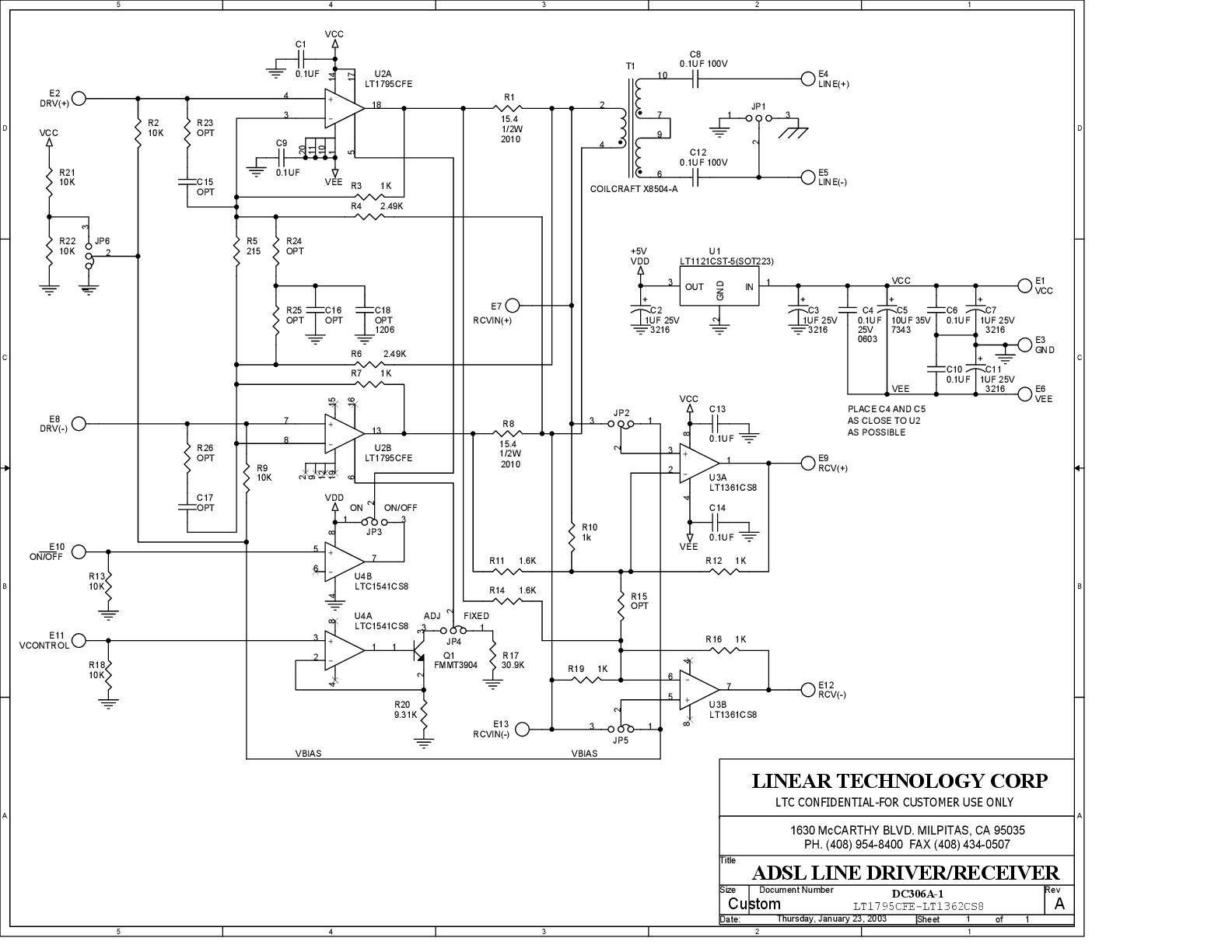

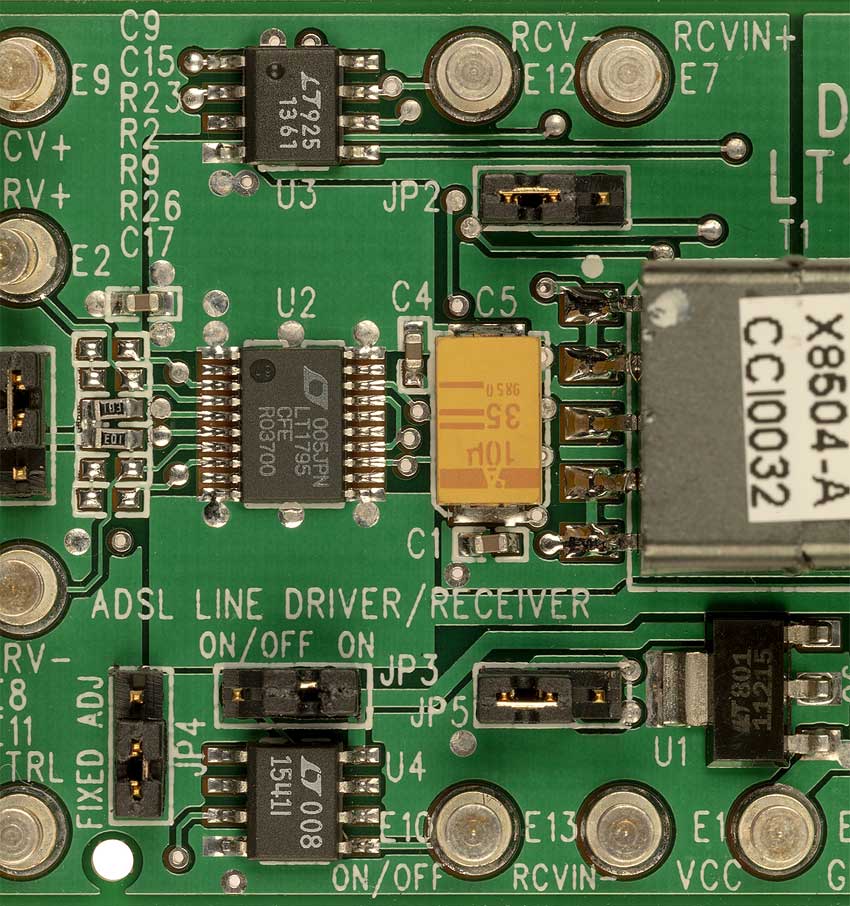

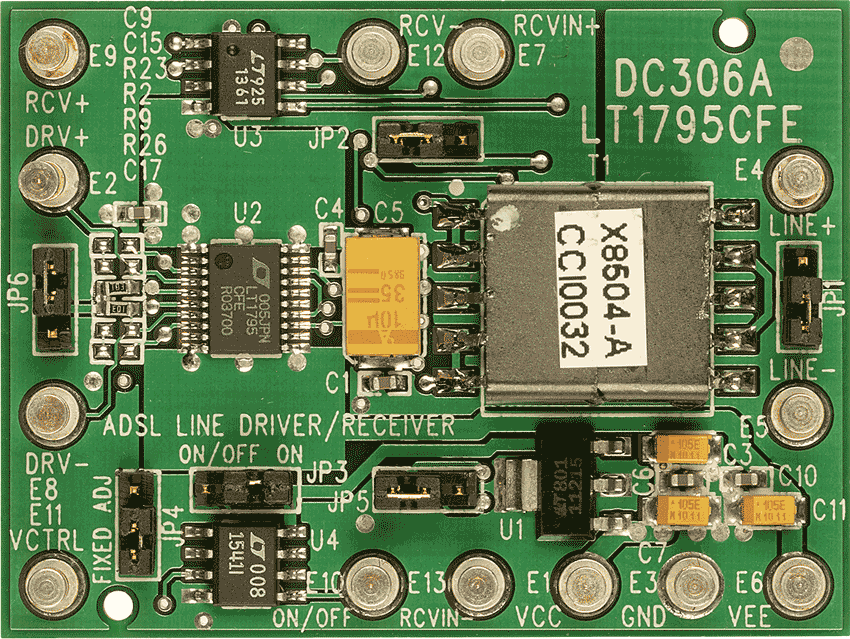

LT1795CFE, LT1361CS8 | ADSL Line Driver/Receiver
