LT1787

高精度、ハイサイド電流センス・アンプ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 20
1Ku当たりの価格 最低価格:$2.99
特長

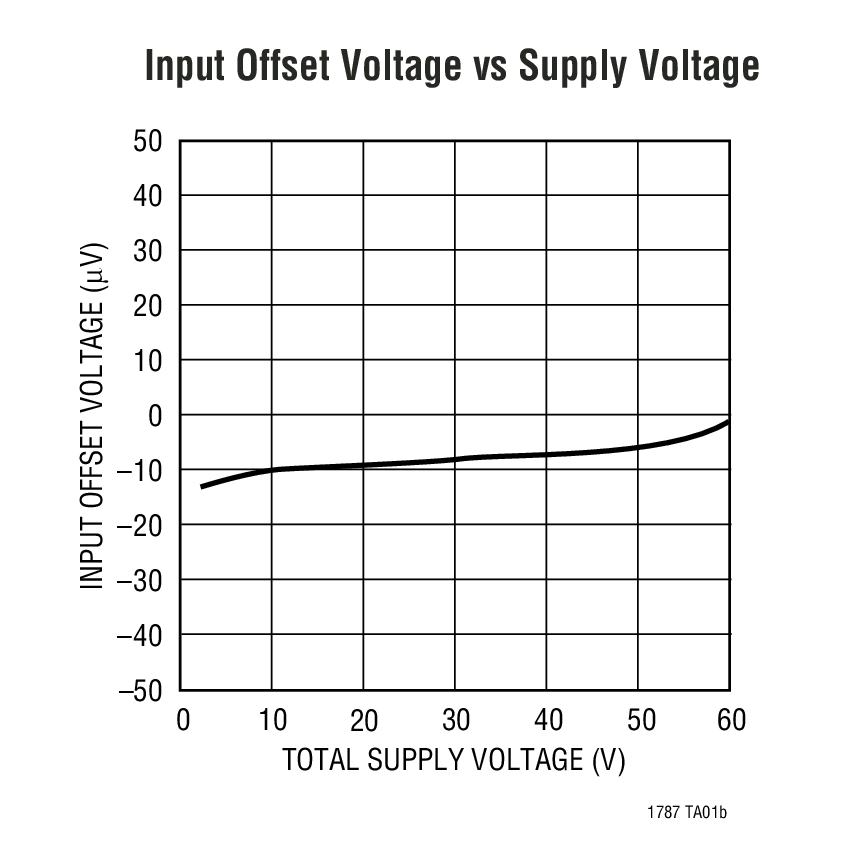

  • 入力オフセット電圧:75μV(最大)
  • 60V電源動作(LT1787HV)
  • 12ビットのダイナミック・レンジ
  • 動作電流:60μA
  • ユーザが選択可能な外付けセンス抵抗
  • 双方向ハイサイド電流センス
  • 片方向または双方向出力
  • 入力ノイズのフィルタリング

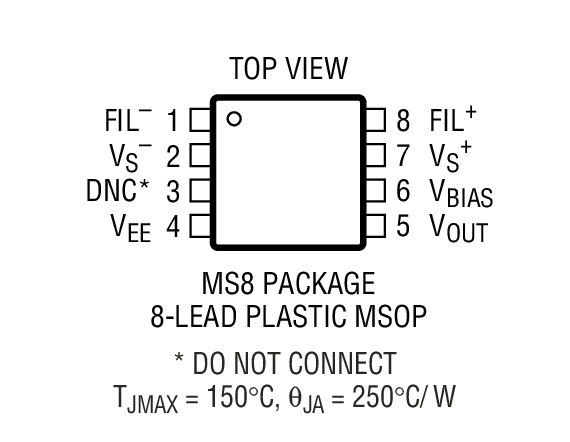

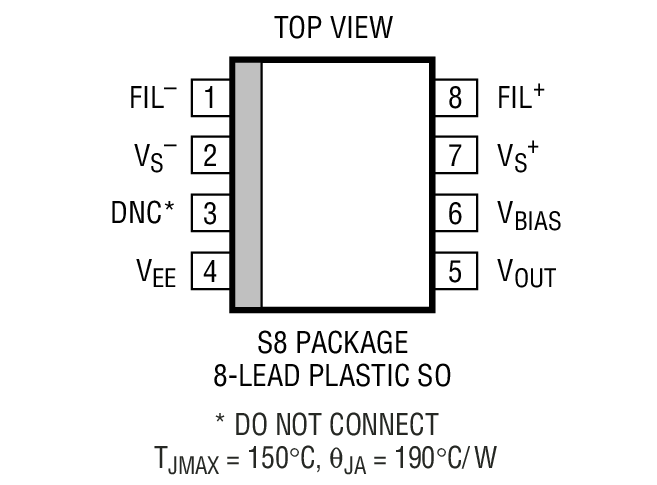

  • 8ピンSOおよびMSOPパッケージ
  • -40℃~125℃の動作温度範囲
製品概要
show more Icon

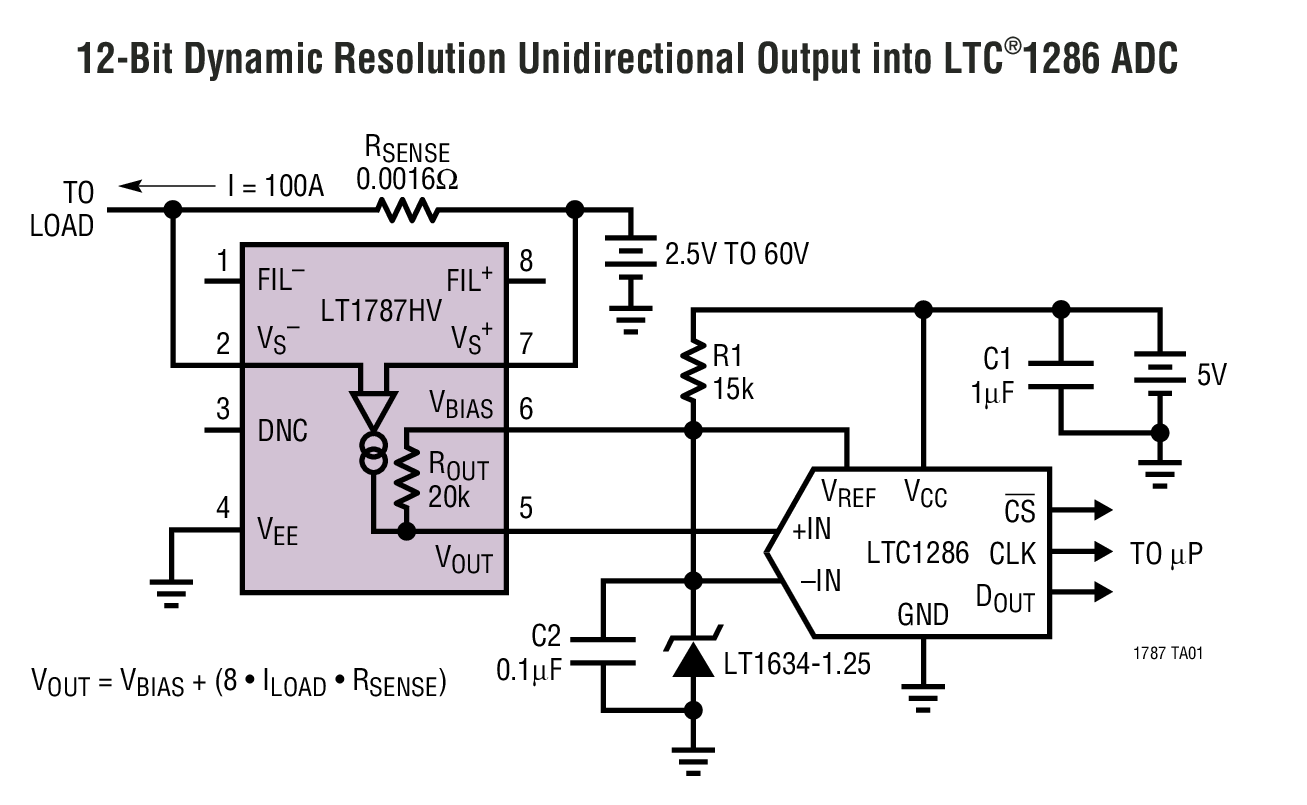

LT1787は完全なマイクロパワー高精度ハイサイド電流センス・アンプです。 LT1787は外付けセンス抵抗の両端の電圧を介して双方向電流をモニタします。電流または電圧出力はセンス電流の方向と大きさを示します。 LT1787は標準250mVのフルスケール入力電圧と比較して、40μVの超低入力オフセット電圧で12ビット以上のダイナミック・レンジを提供します。 8倍の固定利得は内蔵の高精度抵抗で設定されます。入力信号はFIL-ピンとFIL+ピン間のコンデンサを使用して容易にフィルタリング可能です。LT1787HVは2.5V~60Vの総電源電圧で動作し、LT1787は2.5V~36Vの総電源電圧で動作します。両バージョンとも120dB以上のPSRRを提供します。LT1787/LT1787HVは消費電流がわずか60μAで、8ピンSOおよびMSOPパッケージで供給されます。


アプリケーション

  • バッテリ・モニタ
  • 電源モニタ
  • 携帯電話
  • 携帯用試験/測定システム
  • バッテリ駆動システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 20
1Ku当たりの価格 最低価格:$2.99

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT1787CMS8#PBF
  • HTML
  • HTML
LT1787CMS8#TRPBF
  • HTML
  • HTML
LT1787CS8#PBF
  • HTML
  • HTML
LT1787CS8#TRPBF
  • HTML
  • HTML
LT1787HS8#PBF
  • HTML
  • HTML
LT1787HS8#TRPBF
  • HTML
  • HTML
LT1787HVCMS8#PBF
  • HTML
  • HTML
LT1787HVCMS8#TRPBF
  • HTML
  • HTML
LT1787HVCS8#PBF
  • HTML
  • HTML
LT1787HVCS8#TRPBF
  • HTML
  • HTML
LT1787HVHS8#PBF
  • HTML
  • HTML
LT1787HVHS8#TRPBF
  • HTML
  • HTML
LT1787HVIMS8#PBF
  • HTML
  • HTML
LT1787HVIMS8#TRPBF
  • HTML
  • HTML
LT1787HVIS8#PBF
  • HTML
  • HTML
LT1787HVIS8#TRPBF
  • HTML
  • HTML
LT1787IMS8#PBF
  • HTML
  • HTML
LT1787IMS8#TRPBF
  • HTML
  • HTML
LT1787IS8#PBF
  • HTML
  • HTML
LT1787IS8#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

10 11, 2022

- 22_0244

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LT1787CMS8#PBF

製造中

LT1787CMS8#TRPBF

製造中

LT1787HVCMS8#PBF

製造中

LT1787HVCMS8#TRPBF

製造中

LT1787HVIMS8#PBF

製造中

LT1787HVIMS8#TRPBF

製造中

LT1787IMS8#PBF

製造中

LT1787IMS8#TRPBF

製造中

2 3, 2020

- 20_0128

Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC

LT1787CMS8#PBF

製造中

LT1787CMS8#TRPBF

製造中

LT1787HVCMS8#PBF

製造中

LT1787HVCMS8#TRPBF

製造中

LT1787HVIMS8#PBF

製造中

LT1787HVIMS8#TRPBF

製造中

LT1787IMS8#PBF

製造中

LT1787IMS8#TRPBF

製造中

10 12, 2022

- 22_0255

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)

LT1787CS8#PBF

製造中

LT1787CS8#TRPBF

製造中

LT1787HS8#PBF

製造中

LT1787HS8#TRPBF

製造中

LT1787HVCS8#PBF

製造中

LT1787HVCS8#TRPBF

製造中

LT1787HVHS8#PBF

製造中

LT1787HVHS8#TRPBF

製造中

LT1787HVIS8#PBF

製造中

LT1787HVIS8#TRPBF

製造中

LT1787IS8#PBF

製造中

LT1787IS8#TRPBF

製造中

6 16, 2021

- 21_0026

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

LT1787CS8#PBF

製造中

LT1787CS8#TRPBF

製造中

LT1787HS8#PBF

製造中

LT1787HS8#TRPBF

製造中

LT1787HVCS8#PBF

製造中

LT1787HVCS8#TRPBF

製造中

LT1787HVHS8#PBF

製造中

LT1787HVHS8#TRPBF

製造中

LT1787HVIS8#PBF

製造中

LT1787HVIS8#TRPBF

製造中

LT1787IS8#PBF

製造中

LT1787IS8#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

10 11, 2022

- 22_0244

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LT1787CMS8#PBF

製造中

LT1787CMS8#TRPBF

製造中

LT1787HVCMS8#PBF

製造中

LT1787HVCMS8#TRPBF

製造中

LT1787HVIMS8#PBF

製造中

LT1787HVIMS8#TRPBF

製造中

LT1787IMS8#PBF

製造中

LT1787IMS8#TRPBF

製造中

2 3, 2020

- 20_0128

arrow down

Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC

LT1787CMS8#PBF

製造中

LT1787CMS8#TRPBF

製造中

LT1787HVCMS8#PBF

製造中

LT1787HVCMS8#TRPBF

製造中

LT1787HVIMS8#PBF

製造中

LT1787HVIMS8#TRPBF

製造中

LT1787IMS8#PBF

製造中

LT1787IMS8#TRPBF

製造中

10 12, 2022

- 22_0255

arrow down

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)

LT1787CS8#PBF

製造中

LT1787CS8#TRPBF

製造中

LT1787HS8#PBF

製造中

LT1787HS8#TRPBF

製造中

LT1787HVCS8#PBF

製造中

LT1787HVCS8#TRPBF

製造中

LT1787HVHS8#PBF

製造中

LT1787HVHS8#TRPBF

製造中

LT1787HVIS8#PBF

製造中

LT1787HVIS8#TRPBF

製造中

LT1787IS8#PBF

製造中

LT1787IS8#TRPBF

製造中

6 16, 2021

- 21_0026

arrow down

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

LT1787CS8#PBF

製造中

LT1787CS8#TRPBF

製造中

LT1787HS8#PBF

製造中

LT1787HS8#TRPBF

製造中

LT1787HVCS8#PBF

製造中

LT1787HVCS8#TRPBF

製造中

LT1787HVHS8#PBF

製造中

LT1787HVHS8#TRPBF

製造中

LT1787HVIS8#PBF

製造中

LT1787HVIS8#TRPBF

製造中

LT1787IS8#PBF

製造中

LT1787IS8#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

DC907A-B

LTC6102, LT6100, LT1787, LTC2054, and LTC2439-1 (Requires DC590B) | Demo Board

zoom

DC907A-B

LTC6102, LT6100, LT1787, LTC2054, and LTC2439-1 (Requires DC590B) | Demo Board

LTC6102, LT6100, LT1787, LTC2054, and LTC2439-1 (Requires DC590B) | Demo Board

製品の詳細

DC907A-B Demo Board for:

LTC2054 Single Micropower Zero-Drift Operational Amplifiers
LTC6102 Precision Zero Drift Current Sense Amplifier
LT1787 Precision, High Side Current Sense Amplifiers
LT6100 Precision, Gain Selectable High Side Current Sense Amplifier
LTC2439-1 8-/16-Channel 16-Bit No Latency Delta Sigma ADC
