特長
- 伝導および放射EMI を大幅に削減
- 低いスイッチング高調波成分
- 独立した出力スイッチ電圧および電流のスルーレート
- 大幅に軽減された外部フィルタの必要性
- 1 個のN チャネルMOSFET ドライバ
- 20kHz ～250kHz の発振器周波数
- 外部クロックと容易に同期
- 正電圧/負電圧をレギュレーション
- 通常のスイッチャよりも容易なレイアウト
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

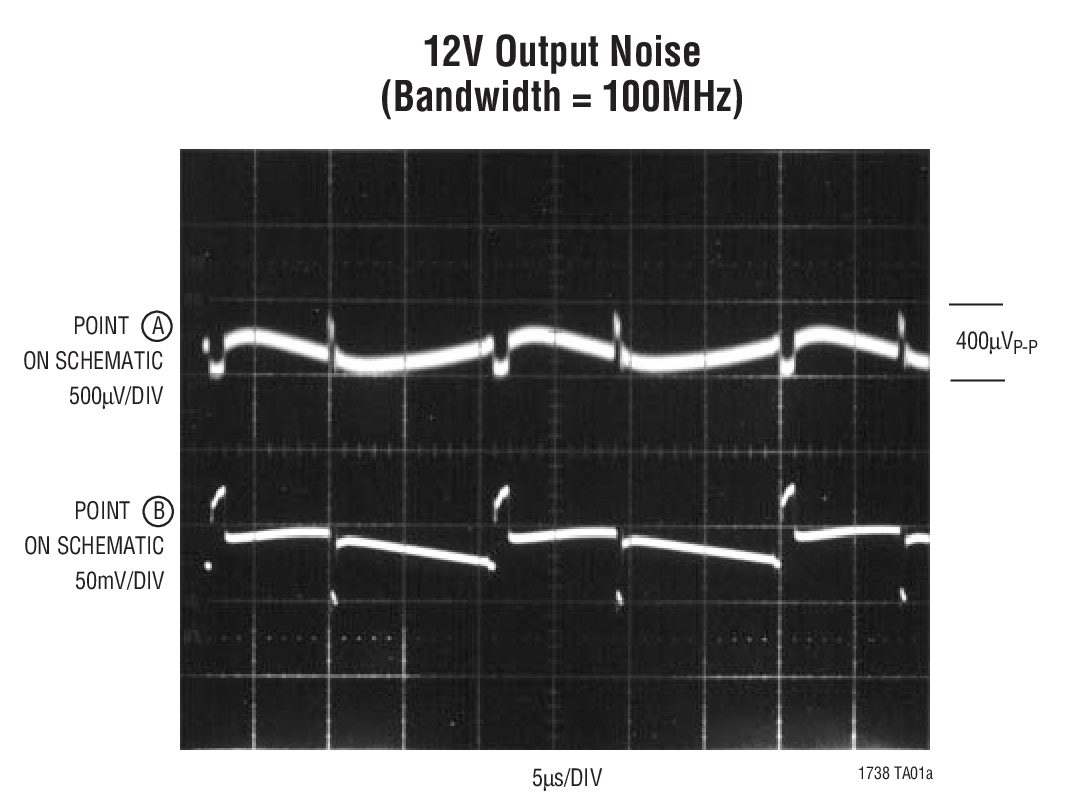

LT1738 は、伝導および放射電磁障害(EMI)が低い、新しいクラスのスイッチング・レギュレータ・コントローラのひとつです。外部N チャネルMOSFET スイッチの電圧および電流のスルーレートを制御することで、超低ノイズとEMI が達成されます。電流および電圧のスルーレートは、スイッチング周波数の高調波成分対効率を最適化するために独自に設定できます。LT1738 は、効率のわずかな損失だけで40dB もの高周波高調波電力を低減できます。
LT1738 は、ブースト、フライバック、およびCuk のような1 個のスイッチ方式に最適な電流モード方式を採用しています。デバイスは、ゲート駆動、および発振器、制御、保護などの必要な全ての回路を内蔵しています。独自の誤差アンプ回路が、正電源および負電源双方をレギュレーションできます。スイッチング高調波を更に高精度におくために、内部発振器は外部クロックに同期できます。
保護機能には、低VIN でのゲート駆動ロックアウト、ソフト・スタート、出力電流制限、短絡電流制限、ゲート駆動過電圧クランプ、および内部電源の低電圧ロックアウトが含まれます。
アプリケーション
- ノイズに敏感な通信装置の電源
- EMI が問題となるオフライン電源
- 高精度計装システム
- 産業オートメーション用絶縁電源
- 医療機器
- データ収集システム
データシートを表示
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT1738
資料
Filters
1つが該当
-
すべて
-
データシート
-
ユーザ・ガイド
-
信頼性データ
-
技術記事
-
すべて
-
English
-
日本語
データシート
2
ユーザ・ガイド
1
196.00K
信頼性データ
1
232.11 K
技術記事
1
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LT1738EG#PBF |

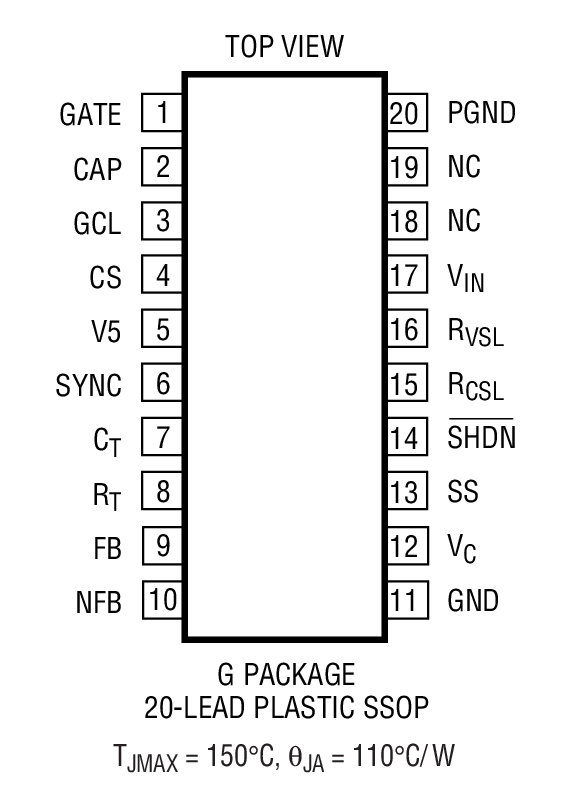

20-Lead SSOP
|
|
|
| LT1738EG#TRPBF |
20-Lead SSOP
|
|
|
| LT1738IG#PBF |
20-Lead SSOP
|
|
|
| LT1738IG#TRPBF |
20-Lead SSOP
|
|
- LT1738EG#PBF
- ピン／パッケージ図
-
20-Lead SSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT1738EG#TRPBF
- ピン／パッケージ図
-
20-Lead SSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT1738IG#PBF
- ピン／パッケージ図
-
20-Lead SSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT1738IG#TRPBF
- ピン／パッケージ図
-
20-Lead SSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
8 6, 2022
- 22_0171
Laser Top Mark Conversion for SSOP Packages Assembled in PNG
LT1738EG#PBF
製造中
LT1738EG#TRPBF
製造中
LT1738IG#PBF
製造中
LT1738IG#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
8 6, 2022
- 22_0171
Laser Top Mark Conversion for SSOP Packages Assembled in PNG
LT1738EG#PBF
製造中
LT1738EG#TRPBF
製造中
LT1738IG#PBF
製造中
LT1738IG#TRPBF
製造中
ソフトウェアおよび製品のエコシステム
評価用キット 1

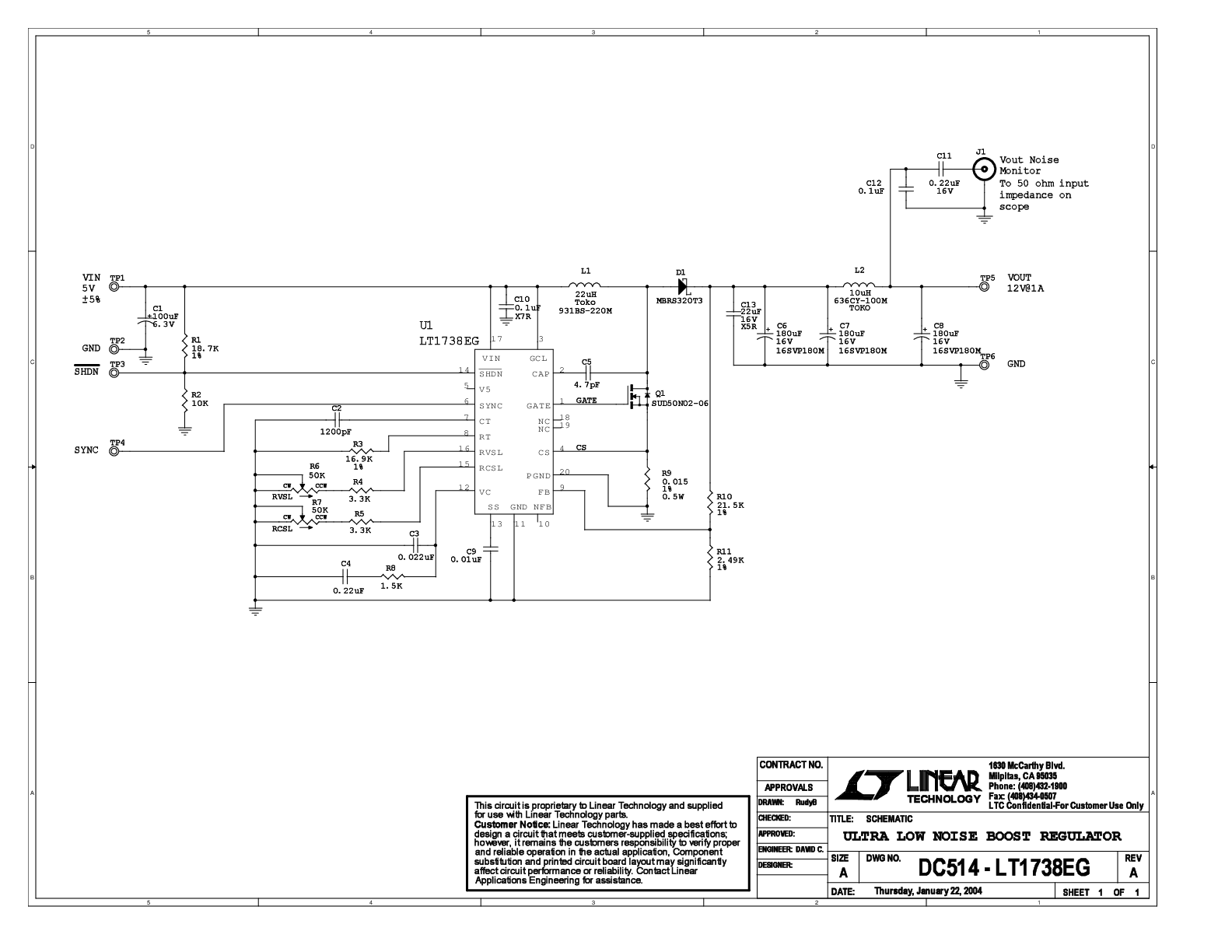

DC514A
LT1738EG | Ulta Low Noise Boost Regulator, VIN = 5V ±5%, VOUT = 12V @ 1A
製品の詳細
DC514A: Demo Board for the LT1738 Slew Rate Controlled Ultralow Noise DC/DC Controller.
資料
ツールおよびシミュレーション 1
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
