製品概要
機能と利点
- 2.7V～44Vで動作
- Over-The-Top®：V+と無関係にV-以上44Vまでの入力同相範囲
- マイクロパワー：IQが35μA
- オフセット電圧：1.5mA（最大）
- いずれかの入力がV-以下5Vでも出力が有効
- レール・トゥ・レール出力振幅
- 出力はV+以上の負荷をドライブ可能
- 内部プルアップ電流
- 動作温度範囲：−40℃～125℃
- 高さの低い(1mm) SOT-23 (ThinSOT™) パッケージ
- AEC-Q100準拠により、自動車用アプリケーションに対応
製品概要
LT1716コンパレータは、2.7V～44Vの総電源電圧で動作し、消費電力は35μAです。V+と無関係にV-以上44Vを受容できる独自の入力段を装備しています。（内部抵抗により、負電源を最大5V下回るフォールトに対して入力が保護されています。）入力は差動と同相のいずれのモードでも、44Vに耐えることができます。
出力段は"B"クラスのプルアップ電流源を内蔵し、外付けのプルアップ抵抗が不要で、電力を節減できます。出力電圧が負電源の35mV以内と正電源の55mV以内に振幅するこのコンパレータは、低電圧単一電源動作に適しています。また、出力段はLT1716の電源よりも高い電圧の電源に接続された負荷をドライブできるように設計されており、オープン・コレクタ出力段と同じです。

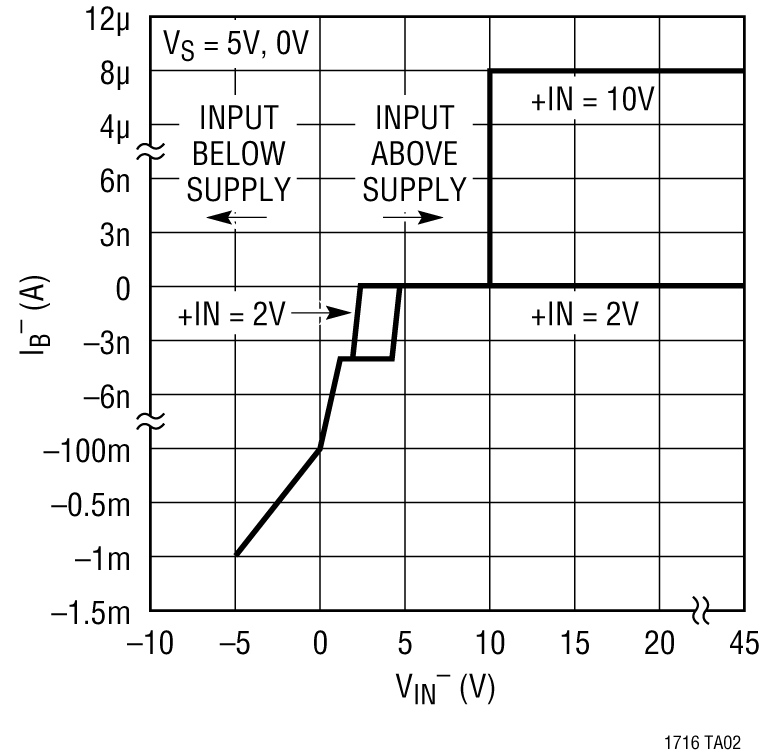

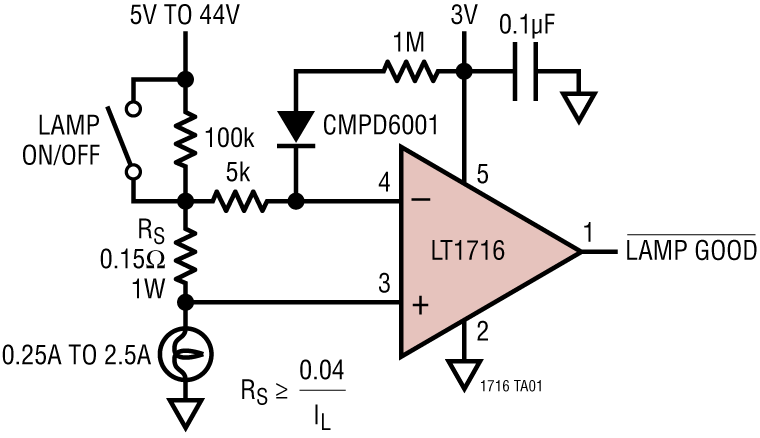

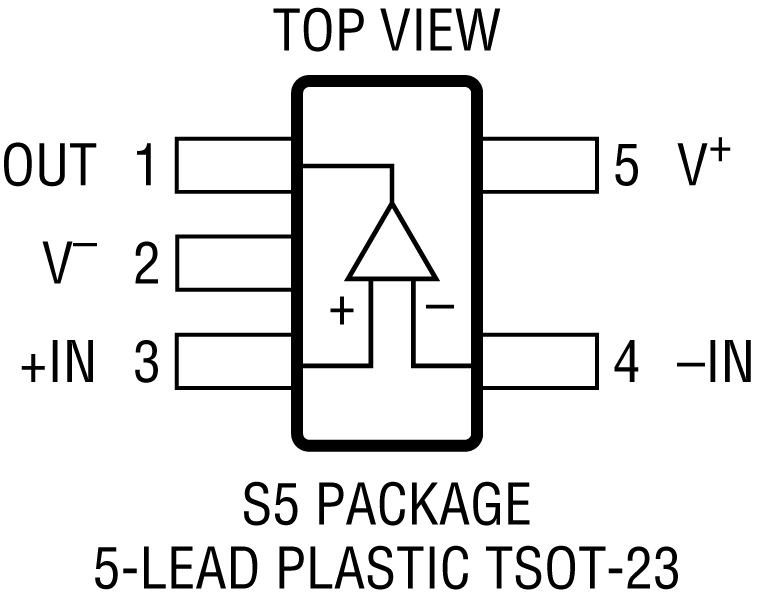

LT1716は5ピンSOT-23パッケージで供給されます。
アプリケーション
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
R423 Reliability Data3/26/2018PDF19 K
-
AN-105: 電流センス（検出）回路集 電流に対するセンスを養う12/1/2005
-
Versatile Over-The-Top Precision Comparator is Ideal for Status Monitoring3/1/2003 LT Journal
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LT1716
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LT1716CS5#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 5-Lead TSOT-23 | |
| LT1716CS5#TRPBF | 材料宣誓書（MD） | 信頼性データ | 5-Lead TSOT-23 | |
| LT1716HS5#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 5-Lead TSOT-23 | |
| LT1716HS5#TRPBF | 材料宣誓書（MD） | 信頼性データ | 5-Lead TSOT-23 | |
| LT1716HS5#WTRMPBF | 材料宣誓書（MD） | 信頼性データ | 5-Lead TSOT-23 | |
| LT1716HS5#WTRPBF | 材料宣誓書（MD） | 信頼性データ | 5-Lead TSOT-23 | |
| LT1716IS5#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 5-Lead TSOT-23 | |
| LT1716IS5#TRPBF | 材料宣誓書（MD） | 信頼性データ | 5-Lead TSOT-23 | |
| ウェハ・ファブリケーション・データ | R423 Reliability Data |
