特長

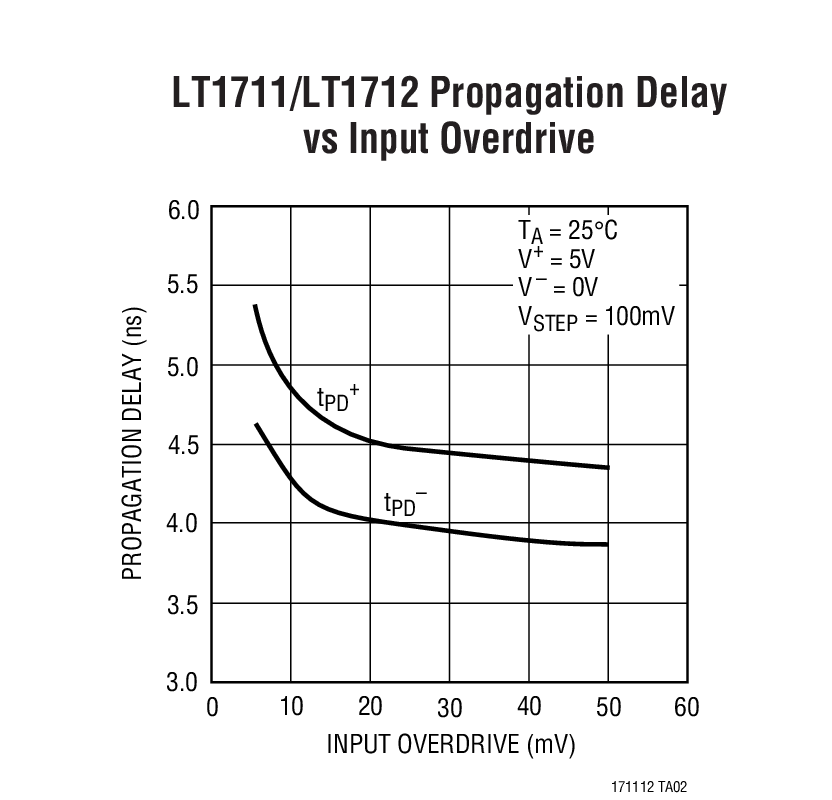

- 超高速：
- 20mVのオーバドライブで4.5ns
- 5mVのオーバドライブで5.5ns
- レール・トゥ・レール入力
- レール・トゥ・レール相補出力(TTL/CMOS互換)
- 2.7V、5V、および±5V電源で仕様を規定
- 出力ラッチ
- 位相反転なしに電源レールを超える入力が可能

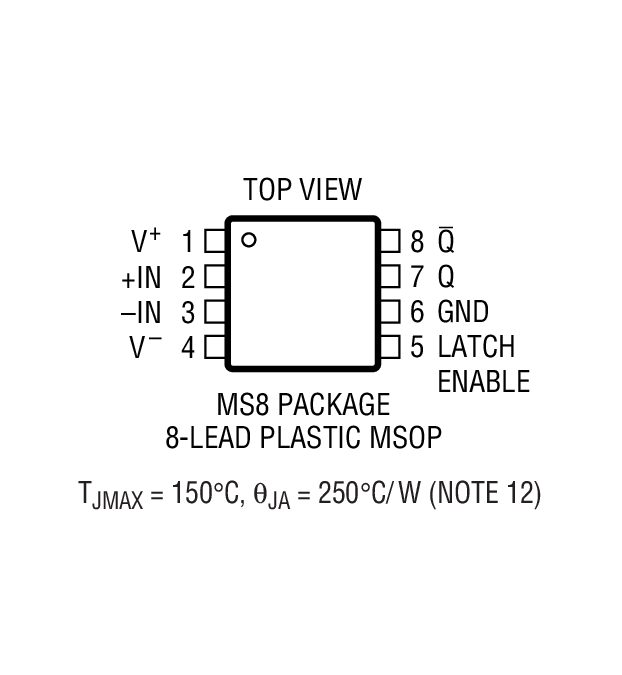

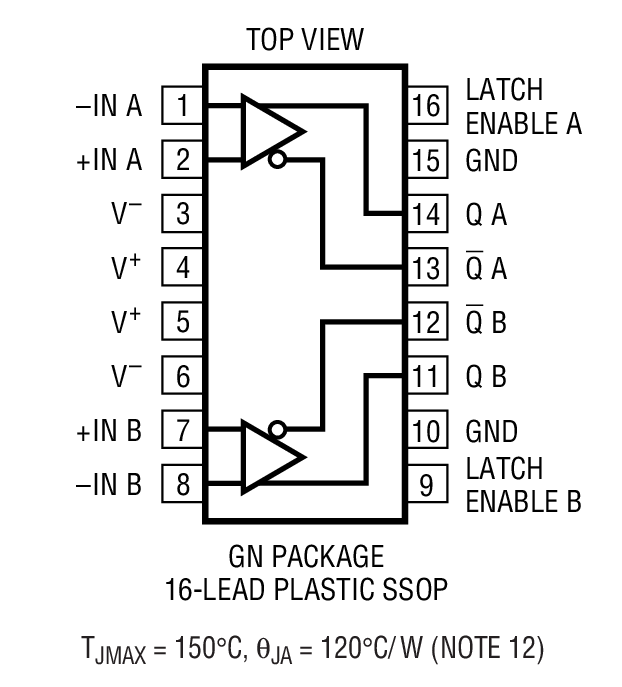

- 8ピンMSOPパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LT1711は、レール・トゥ・レール入力、レール・トゥ・レール相補出力、出力ラッチを備えたUltraFast™4.5nsコンパレータです。 3Vおよび5V電源動作に最適化されており、2.4V～12V単一電源電圧または±2.4V～±6Vデュアル両電源電圧で動作します。
LT1711は各種システムで使いやすいように設計されています。広い電源電圧範囲に加えて、レール・トゥ・レール入力同相範囲は(負電源レール-100mV)から（正電源レール+100mV）までで、さらに出力は両電源レールを100mV以上超える入力に対して位相反転を起こさないよう保護されています。また、レール・トゥ・レール入力を反対側のレール電圧にしても入力電流が大幅に増加することはありません。レール・トゥ・レールでマッチングされた相補出力は、TTLまたはCMOSロジックに直接インタフェースし、GNDの0.5V以内で10mAをシンクするか、V+の0.7V以内で10mAをソースすることができます。
LT1711は、出力でデータを保持するためのTTL/CMOS互換ラッチ機能を搭載しています。各ラッチはラッチ・ピンが"H"の間データを保持します。ラッチ・ピン・ヒステリシスにより、遷移の緩慢な信号やノイズの多いラッチ信号からデバイスを保護します。LT1711は8ピンMSOPパッケージで供給されます。
アプリケーション
- 高速自動テスト装置
- スイッチング・レギュレータ用電流センス
- 水晶発振回路
- 高速サンプリング回路
- 高速A/Dコンバータ
- パルス幅変調器
- ウィンドウ・コンパレータ
- 広範囲なV/Fコンバータ
- 高速パルス高/幅弁別器
- ライン・レシーバ
- 高速トリガ
