LT1684

LT1684マイクロパワー・リング・トーン発生器

新規設計には非推奨

トップへ

製品概要

機能と利点
製品概要

機能と利点

出力周波数、韻律、振幅、およびDCオフセットのダイナミック制御が可能
アクティブ・トラッキング電源構成により、リング・トーン信号のリニア生成が可能
高電圧ポストフィルタリングが不要
容量性絶縁によりオプトカプラが不要
国際PTT要求条件に適合する低歪み出力
ノイズ余裕度を向上させる差動入力信号
ユーザ調整可能なアクティブ出力電流制限
高電圧リンガ電源から直接給電－追加電源が不要
2%の信号振幅リファレンス

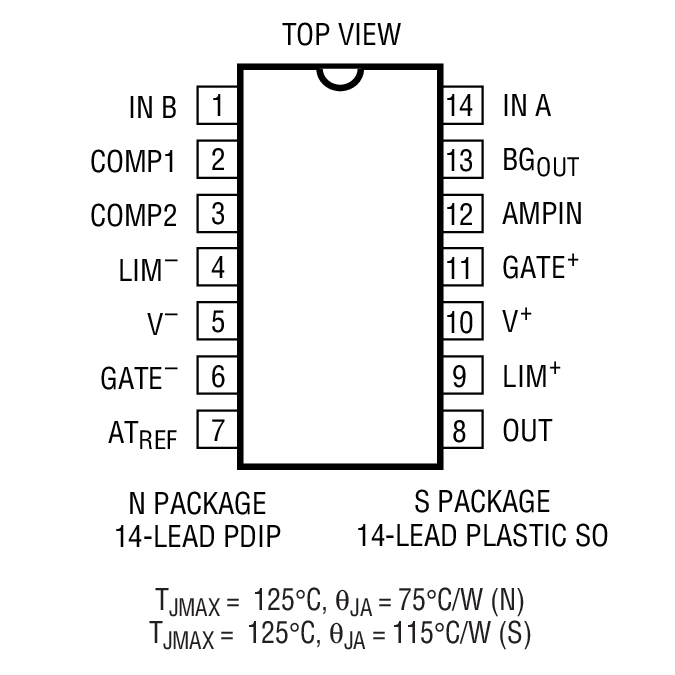

14ピンSOおよびDIPパッケージで供給

製品概要

LT1684はテレコム用リング・トーン発生器です。このICはユーザが生成したパルス幅変調（PWM）入力を取り込み、それを電話リンギング・アプリケーションに適した高電圧の正弦波に変換します。

LT1684は希望のリング出力韻律、周波数、および振幅情報でエンコードされたコンデンサ絶縁差動PWM入力信号を受け取ります。LT1684は、高精度信号電圧リファレンスのためにパルス振幅を±1.25Vに正規化します。韻律、周波数、および振幅情報は、複数ポールのアクティブ・フィルタ/アンプを使用して抽出され、出力リング・トーン信号を生成します。

LT1684は独自のリング・トーン出力を、コンプリメンタリ高電圧外部MOSFETをダイナミック・レベルシフト・デバイスとして採用したローカル電源レールを生成するための基準として使用しています。この「アクティブ・トラッキング」電源動作モードにより、高電圧リング・トーン信号のリニア生成が可能で、大きな高電圧フィルタリング・エレメントの必要性が軽減されます。
