LT1614: 反転600kHz スイッチング･レギュレータ データシート (Rev. )5/30/2005PDF92K
製品概要
機能と利点
- チャージ･ポンプより優れた安定化
- 0.1Ωの実効出力インピーダンス

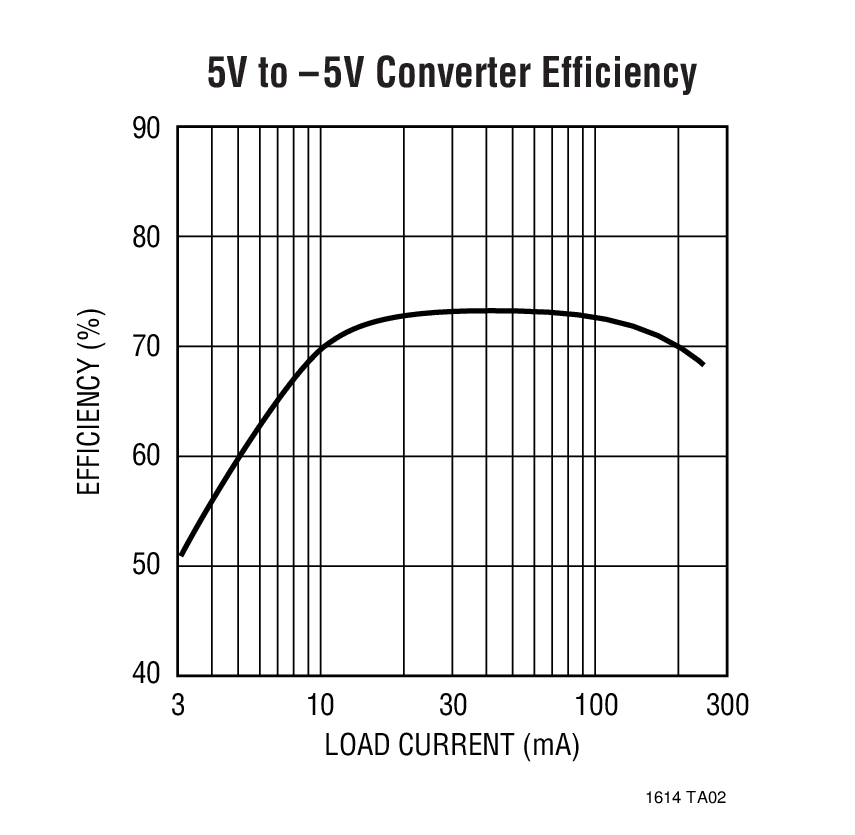

- 5V入力から－5V/200mAを出力
- 600kHzの固定周波数動作
- 最小1VのVINで動作
- 1mAの消費電流
- 低シャットダウン電流：10μA
- バッテリ電圧低下検知器
- 低VCESATのスイッチ：500mA時295mV
製品概要
LT1614は固定周波数反転モード･スイッチング･レギュレータで、最小1Vの入力電圧で動作します。低ノイズ･トポロジーを利用して、LT1614は1V～5Vの入力で－24Vまでの負出力を生成します。固定周波数のスイッチングにより、低周波数ノイズのないクリーンな出力を保証します。このデバイスは、200mVリファレンス付きバッテリ電圧低下検知器を内蔵し、シャットダウン時の消費電流は10μA以下です。LT1614の無負荷時消費電流は1mAで、内部NPNパワー･スイッチは500mAの電流を扱い、電圧降下はわずか295mVです。
高周波スイッチングのため、小型のインダクタとコンデンサが使用できます。また、多くのアプリケーションでセラミック･コンデンサが使用できるため、大きなタンタル･タイプのコンデンサは必要ありません。
LT1614は8ピンMSOPまたはSOパッケージで供給されます。
アプリケーション
- MRヘッド･バイアス
- LCDバイアス
- GaAs FETバイアス
- 正－負変換
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
R303 Reliability Data3/23/2018PDF232 K
-
AN84 - Linear Technology Magazine Circuit Collection, Volume IV8/20/2007PDF2M
-
Low Noise LT1614 DC/DC Converter Delivers –5V at 200mA from 5V Input8/1/1998 LT Journal
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LT1614
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|

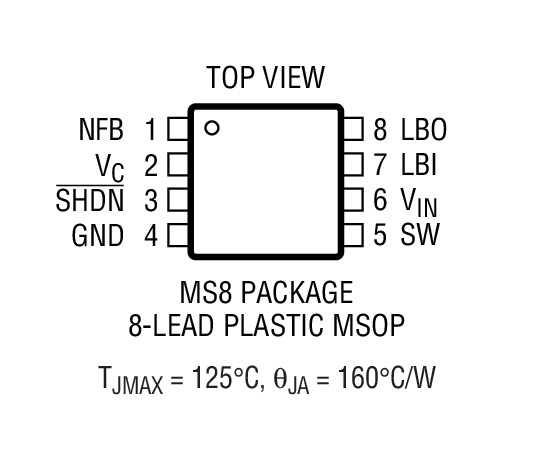

| LT1614CMS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |
| LT1614CMS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |

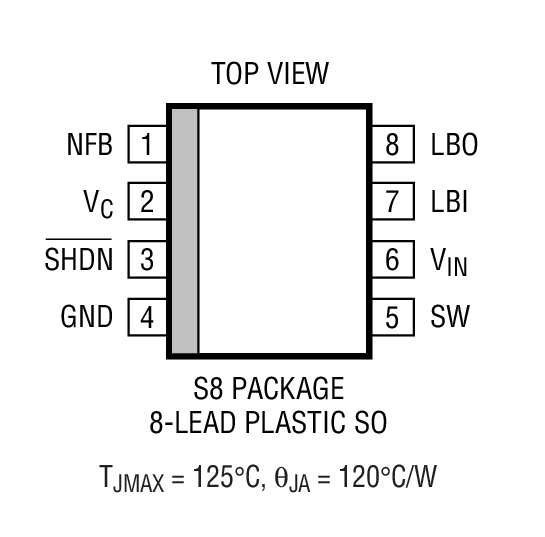

| LT1614CS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1614CS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1614IMS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |
| LT1614IMS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |
| LT1614IS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1614IS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| ウェハ・ファブリケーション・データ | R303 Reliability Data |
