製品概要

機能と利点

  • 7Aの出力電流で540mVの低損失電圧
  • 高速過渡応答
  • リモート・センス
  • 1mVのロード・レギュレーション
  • 2.5V固定出力と可変出力
  • デュアル電源モードで電源シーケンスの問題がない

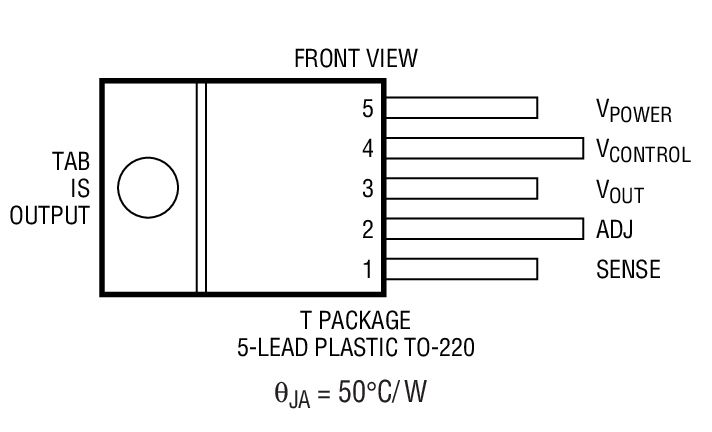

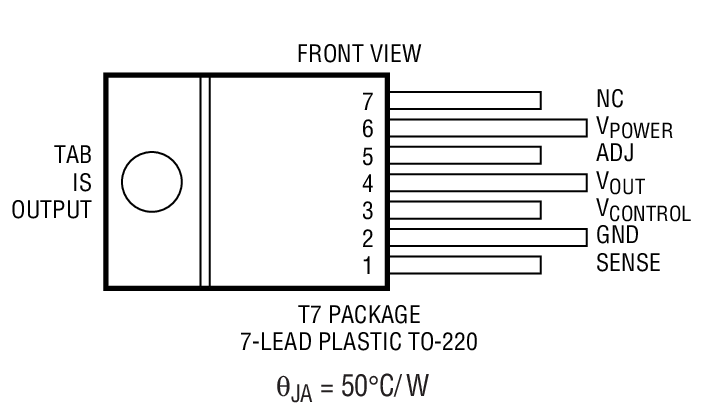

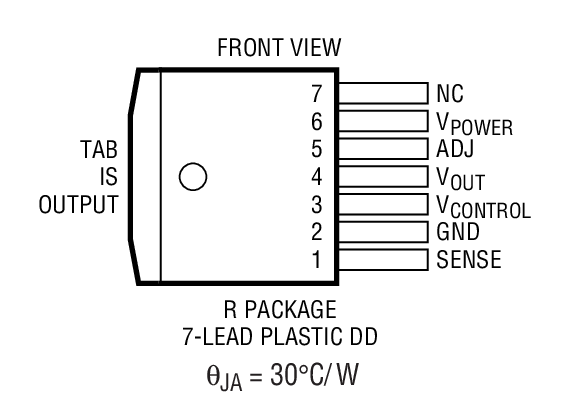

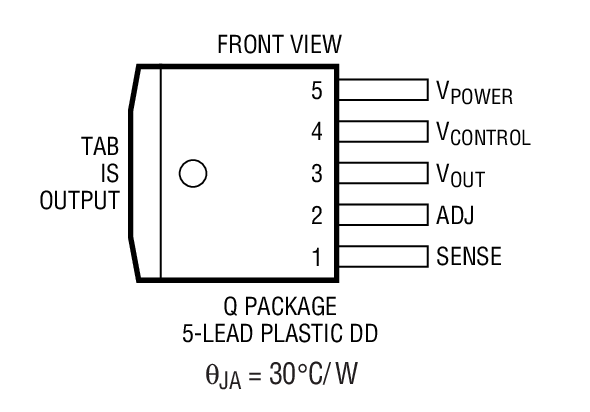

製品概要

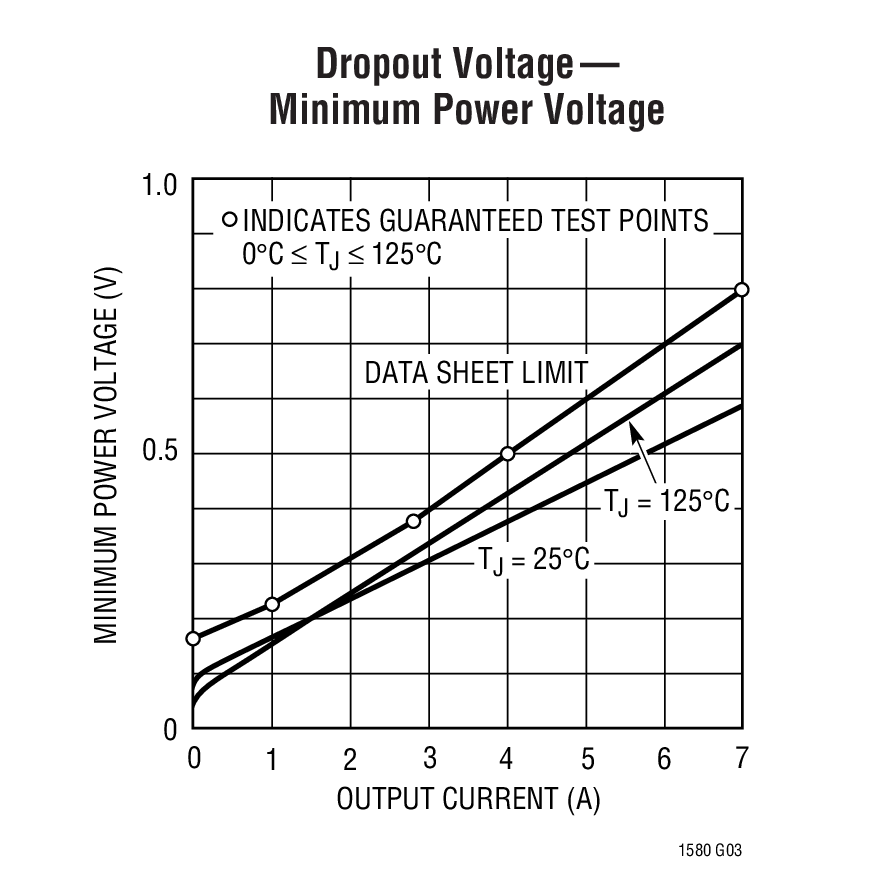

LT1580は新世代のマイクロプロセッサに電力を供給するために設計された 7Aの低損失レギュレータです。このデバイスの損失電圧は、軽負荷時には100mV、7Aの出力電流時に540mVまでしか上昇しません。この損失を達成するためには、出力電圧より1V高い第2の低電流入力電圧が必要です。このデバイスは、LT1584に匹敵する損失を達成する単一電源デバイスとしても使用できます。

LT1580には、他にも新しい機能がいくつか追加されています。まず、リモートSENSEピンが装備されたので、負荷が変わっても出力電圧が変動することがなくなりました。SENSEピンで測定した100mAから7Aの負荷電流ステップに対する標準ロード・レギュレーションは 1mV未満です。

また、LT1580は、LT1584と同等の高速過渡応答を提供します。電圧が固定されたデバイス上には、ADJUSTピンを装備しています。 このADJUSTピンに小容量のコンデンサを接続することにより、過渡応答をさらに改善できます。

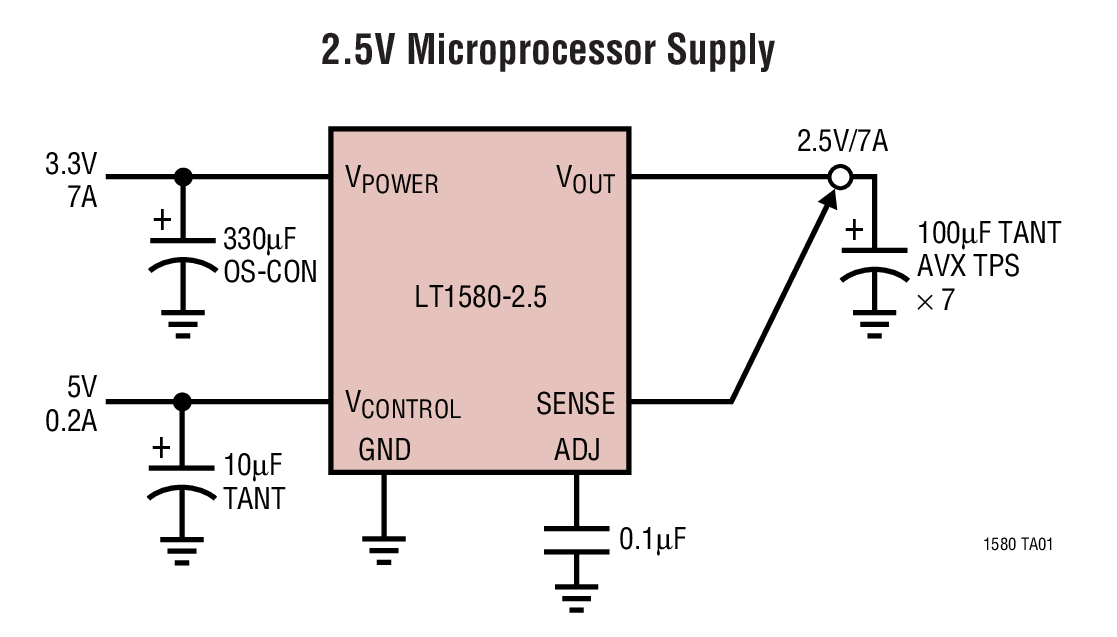

このデバイスは、5V電源と3.3V電源を使用できるマザーボード上で、2V~3Vのプロセッサ電源を生成するのに最適です。


アプリケーション

  • マイクロプロセッサ電源
  • スイッチング電源用ポスト・レギュレータ
  • 高電流レギュレータ
  • 90MHz~166MHzおよびそれ以上の周波数で動作するPentium®プロセッサ用5V~3.XXV
  • 携帯Pentiumプロセッサ用2.9V~3.3V
  • Power PCシリーズ用電源
