製品概要

機能と利点

  • 高電流、低損失レギュレータの低コスト・ソリューション
  • 高速過渡応答のため必要なバルク容量が非常に少ない
  • ラッチング過負荷保護により、ヒートシンク・サイズを低減
  • 高精度出力電圧(1%)
  • 単一電源動作:VIN=2.8V~10V
  • 小型表面実装パッケージ
  • 超低損失電圧が可能( < 0.2V)
  • 固定または可変電圧出力
  • シャットダウン

製品概要

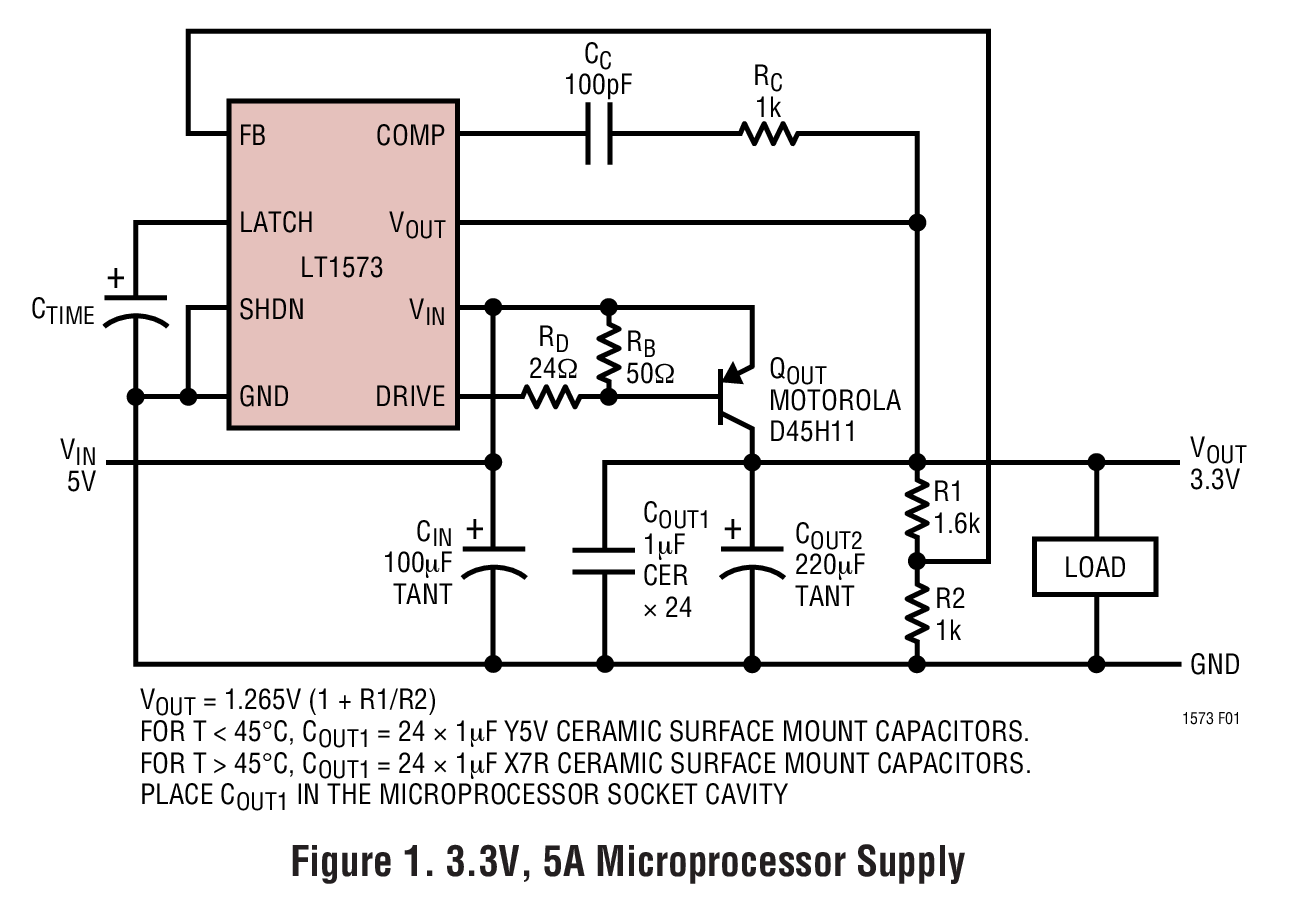

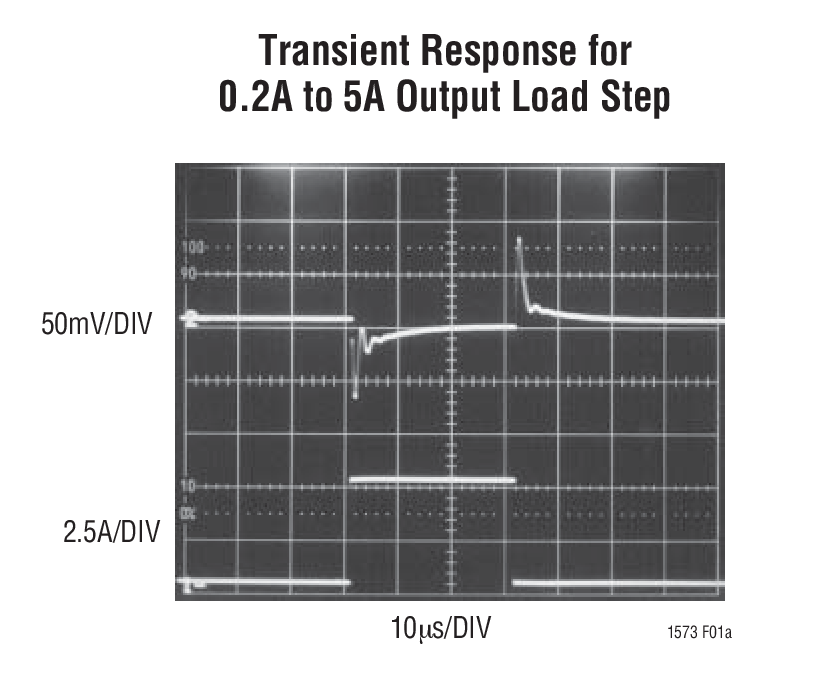

LT1573は高電流、低損失、高速過渡応答を必要とするアプリケーション向けに低コスト・ソリューションを提供するように設計されたレギュレータ・ドライバICです。外付けPNPパワー・トランジスタと組み合わせると、このデバイスは0.35Vの低い損失電圧で最大5Aの負荷電流を供給します。LT1573はきわめて高速な過渡応答を実現するように設計されています。これによって、レギュレータを高速、高電流負荷過渡のアプリケーションで使用したときに、電圧保持のための大きな容量を大幅に低減します。

低コストで簡潔な回路を実現するために、LT1573は外付け電流センス抵抗を必要としない新しい時間遅延ラッチング電流保護手法を使用しています。ベース・ドライブは瞬時保護のために制限されており、時間遅延ラッチはレギュレータを連続短絡から保護します。

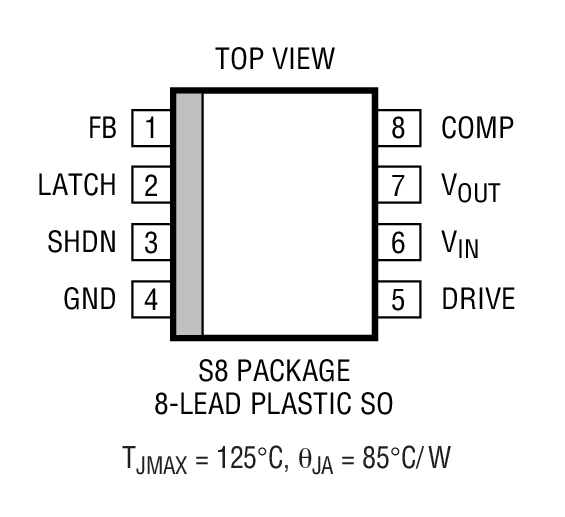

LT1573には1.27V~6.8Vの出力範囲の可変レギュレータと、2.5V、2.8V、3.3Vの固定出力電圧レギュレータがあります。出力精度は1%以上で、高速マイクロプロセッサの厳しい安定化要求を満たします。特別な8ピン、ヒューズド・リード表面実装パッケージを使用して、レギュレータ実装面積を最小限に抑え、十分な放熱を提供します。


アプリケーション

  • 3.3Vから2.5Vのレギュレータ
  • マイクロプロセッサ電源
  • スイッチング電源のポスト・レギュレータ
  • 高効率リニア・レギュレータ
  • 超低損失レギュレータ
  • 低電圧リニア・レギュレータ

製品ライフサイクル icon-not-recommended 新規設計には非推奨

新規設計にはお勧めしていません。
