Tailor your signal chain with confidenceLT1567
製造中1.4nV/√Hz、180MHzフィルタ構成ブロック
- 製品モデル
- 4
- 1Ku当たりの価格
- 最低価格:$2.66
製品の詳細
- シングルエンドから差動への変換
- 低ノイズ:1.4nV/√Hz
- fC=2MHz時の広帯域総ノイズ20μVRMSのフィルタ
- ダイナミックレンジ:±5VでのSNRが104dB
- 総電源電圧:2.7V~12V
- レール・トゥ・レール出力
- 高DC精度:オペアンプのVOSが0.5mV(標準)
- 高精度フィルタ用に調整された帯域幅
- MSOP-8表面実装パッケージ
- 外部クロックが不要
LT1567は非常に低ノイズの高周波フィルタ・アプリケーション向けに最適化されたアナログ構成ブロックです。このデバイスは2つの広帯域レール・トゥーレール・オペアンプを内蔵し、そのうち1つはユニティゲイン・インバータとして構成されています。LT1567は数個の受動部品を追加するだけで最大カットオフ周波数(fC)5MHzの柔軟な2次フィルタを構成できるので、高速データ通信システムでのアンチエリアシングやチャネル・フィルタリングに最適です。LT1567を使用したローパス・フィルタやバンドパス・フィルタの設計については、スプレッドシート・ベースの設計ツールを利用可能です。
LT1567は、低ノイズで高速なだけでなく、シングルエンドから差動への変換を行い、高速 差動入力A/Dコンバータを直接ドライブできます。LT1567は2.7V~12Vの総電源電圧で動作し、100dBを超えるSNRをサポートします。
LT1567は8ピンMSOPパッケージで供給されます。
アプリケーション
- 5MHzまでの低ノイズ高速フィルタ
- 低ノイズ差動回路
- 通信チャネルまたはルーフィング・フィルタ
- アンチエリアスまたは再構築フィルタ
- ビデオ信号処理
- シングルエンドから差動への変換
ドキュメント
データシート 1
信頼性データ 1
ユーザ・ガイド 1
技術記事 1

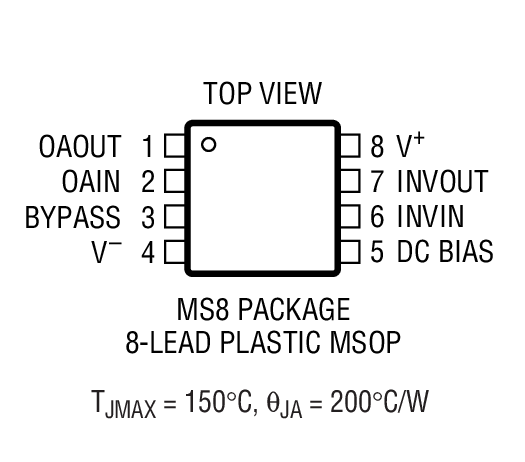

製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
LT1567CMS8#PBF | MICRO SOIC | ||
LT1567CMS8#TRPBF | MICRO SOIC | ||
LT1567IMS8#PBF | MICRO SOIC | ||
LT1567IMS8#TRPBF | MICRO SOIC |
製品モデル | 製品ライフサイクル | PCN |
---|---|---|
6 5, 2024 - 24_0003 Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2) |
||
LT1567CMS8#PBF | 製造中 | |
LT1567CMS8#TRPBF | 製造中 | |
LT1567IMS8#PBF | 製造中 | |
LT1567IMS8#TRPBF | 製造中 | |
2 3, 2020 - 20_0128 Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC |
||
LT1567CMS8#PBF | 製造中 | |
LT1567CMS8#TRPBF | 製造中 | |
LT1567IMS8#PBF | 製造中 | |
LT1567IMS8#TRPBF | 製造中 |
これは最新改訂バージョンのデータシートです。
ソフトウェア・リソース
必要なソフトウェア/ドライバが見つかりませんか?
ドライバ/ソフトウェアをリクエストツールおよびシミュレーション
LTspice 2
- LT1567 Demo Circuit - Differential Input-to-Single-Ended Output Amplifier
- LT1567 Demo Circuit - Single-Ended Input to Differential Output Amplifier
下記製品はLTspiceで使用することが出来ます。:
- LT1567
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
