製品概要

機能と利点

  • 大幅に低減された伝導EMIと放射EMI(標準のアプリケーションで < 60μvP-P
  • 低いスイッチング高調波
  • スイッチの電圧スルーレートと電流スルーレートを個別に制御可能
  • 2個の1A電流リミット・パワースイッチ
  • 正電圧と負電圧を安定化
  • 20kHz~250kHzの発振器周波数
  • 外部クロックと容易に同期化
  • 広い入力電圧範囲:2.7V~23V
  • 低いシャットダウン電流:12μA (標準)
  • 従来のスイッチャに比べてレイアウトが容易
  • 安定化されないアプリケーションの場合、50%のデューティ・サイクルで出力可能

製品概要

LT1533は伝導EMI (Electromagnetic Interference) と放射EMIを低減する新しい分類のスイッチング・レギュレータです。出力スイッチのスルーレートをユーザが制御することによって、ノイズとEMIを著しく低減することが可能となります。またスイッチャの高調波と効率が最適化されるように、電圧スルーレートと電流スルーレートを個別に設定可能です。LT1533は効率損失を最小限に抑え、高周波の高調波強度を40dBも低減することができます。

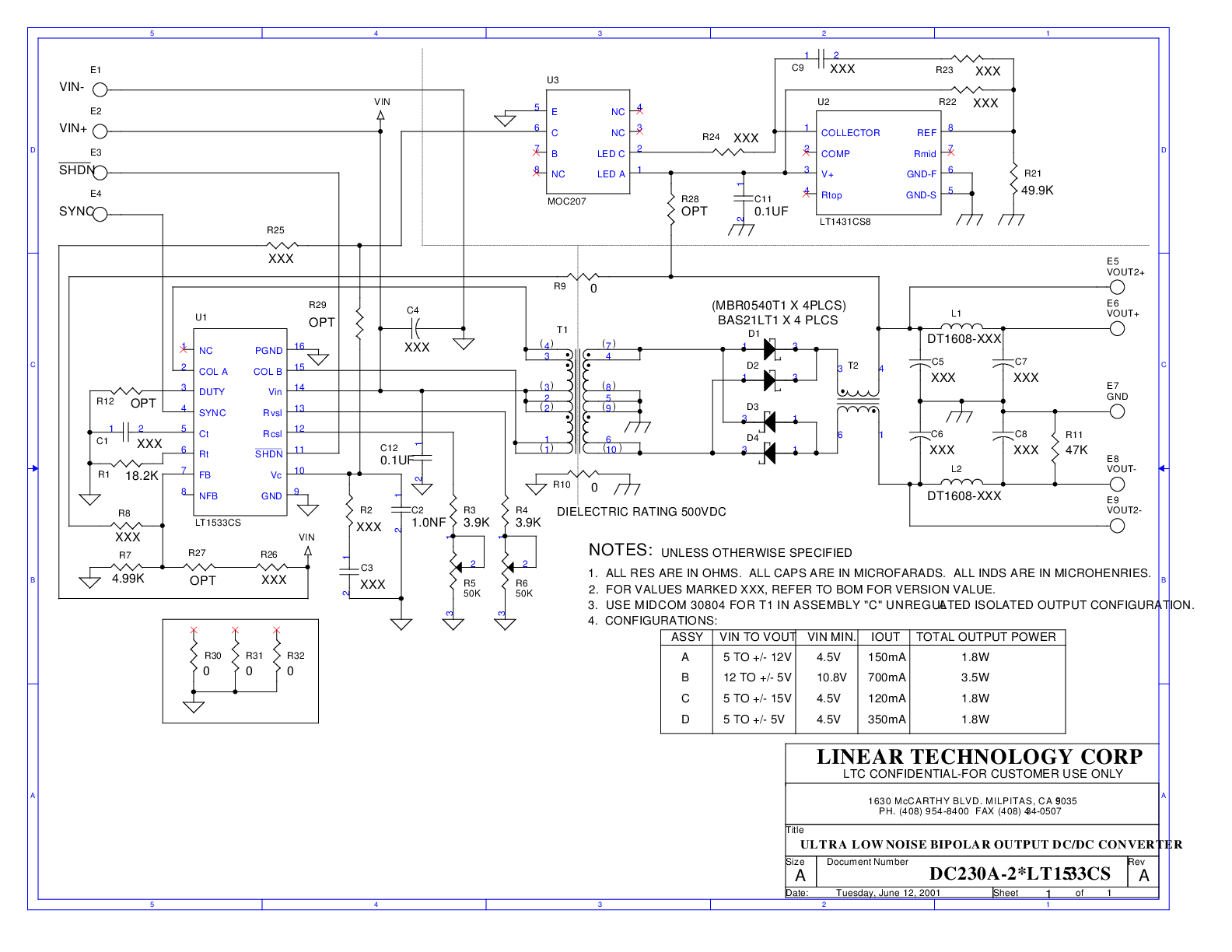

LT1533は低ノイズの構成に最適化されたデュアル出力スイッチ電流モード・アーキテクチャを採用しています。このデバイスは2個の1Aパワースイッチの他に、発振器、制御回路、保護回路など必要な全ての回路を内蔵しています。 また独自のエラー・アンプ回路により、正と負の両方の電圧を安定化させることができます。またスイッチング高調波をより正確に位置するために、内蔵の発振器を外部クロックと同期化可能です。保護機能としては、サイクルごとの短絡保護、低電圧ロックアウト、サーマル・シャットダウンを備えています。

最小電源電圧が低く、シャットダウン時に低消費であることから、LT1533はポータブル・アプリケーションに最適です。また安定化されていない電源を使用するアプリケーションの場合は、50%のデューティ・サイクル・モードにすることができます。 LT1533は16ピン細型SOパッケージで供給されます。


アプリケーション

  • 高精度計測システム
  • 産業用オートメーション向け絶縁電源
  • 医療機器
  • ワイヤレス通信
  • シングルボード・データ収集システム
