製品概要

機能と利点

  • 低消費電流：1.5μA最大
  • レール･トゥ･レール入力/出力
  • 低オフセット電圧：375μV最大
  • 広い電源電圧範囲：2.2V～36V
  • 単一電源入力範囲：-0.3V～36V
  • 低入力バイアス電流：250pA
  • 低入力オフセット電流：20pA
  • 高AVOL：100k負荷ドライブ時100V/mV最小
  • 出力負荷電流は、ソース、シンクとも500μA
  • 18Vまでの逆バッテリ保護
  • 動作温度範囲：-40℃～125℃（LT1494）
  • Ｖ+以上でも動作するOver-The-Top入力

製品概要

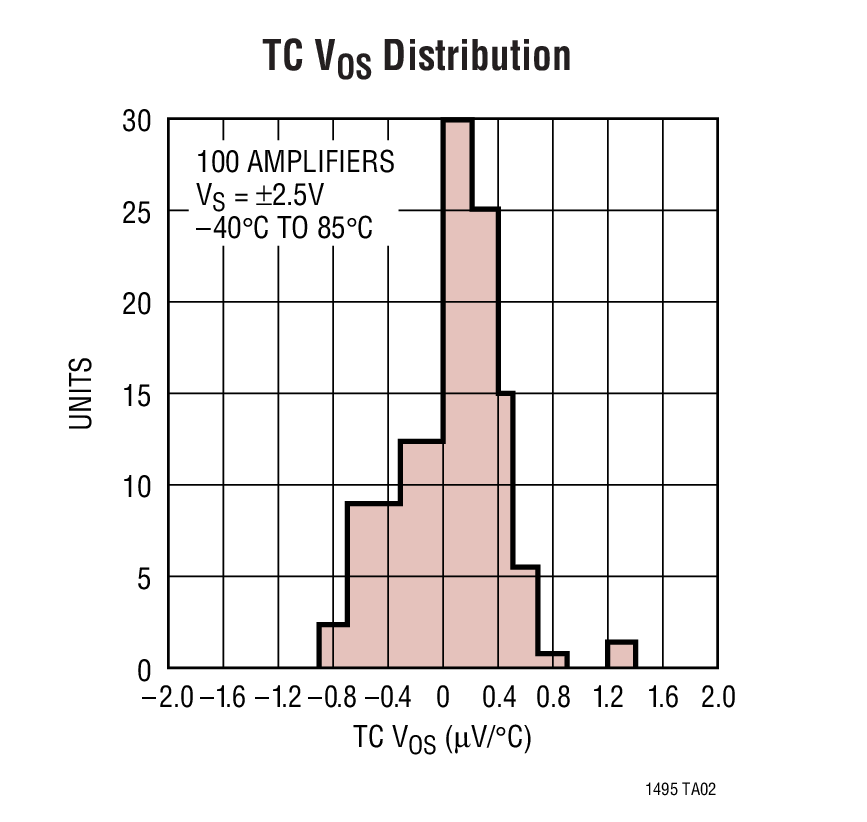

LT1494/LT1495/LT1496は、高精度仕様の低消費電力 （IS ≦ 1.5μA）オペアンプです。入力オフセット電圧が最大375μVで標準ドリフトがわずか0.4μV/＝A入力オフセット電流が 最大100pAなど、超低消費電流特性と卓越したアンプ使用を合わせ持っています。100V/mVの最小開ループ利得（ AVOL）によって、 小さな利得誤差をタ現しています。デバイスの特性は2.2V～±15Vの電源電圧の全範囲にわたってほとんど変化しません。 電源除去比と同相除去比はいずれも90dBです。動作は3V、5V、および ±15V電源で規定されています。LT1494/LT1495/LT1496は逆バッテリ保護 （最小-18V）や正電源より高い電圧でも動作する入力を備えており、厳しい環境でも使いやすくなっています。

アンプはバイアス電流とオフセット電流が低く、大きな誤差を生じることなく、MΩ レベルのソース抵抗を使用することができます。 電圧ノイズは4μVP-P で、低消費電流であることを考慮すると著しく低いといえます。

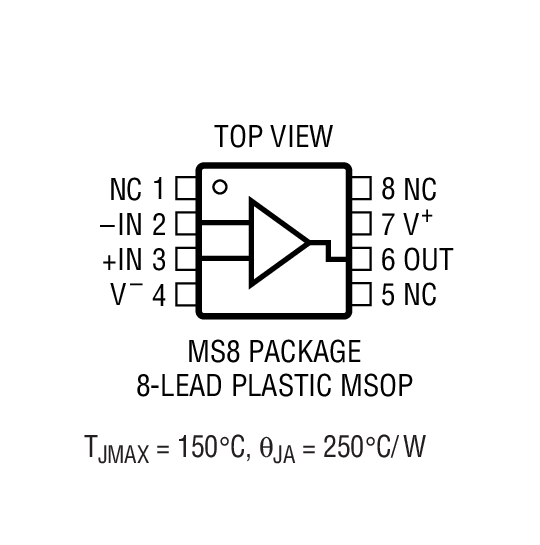

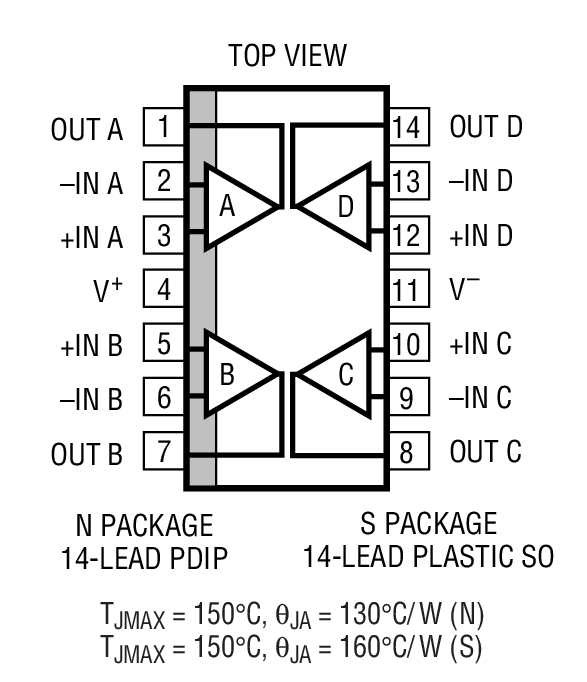

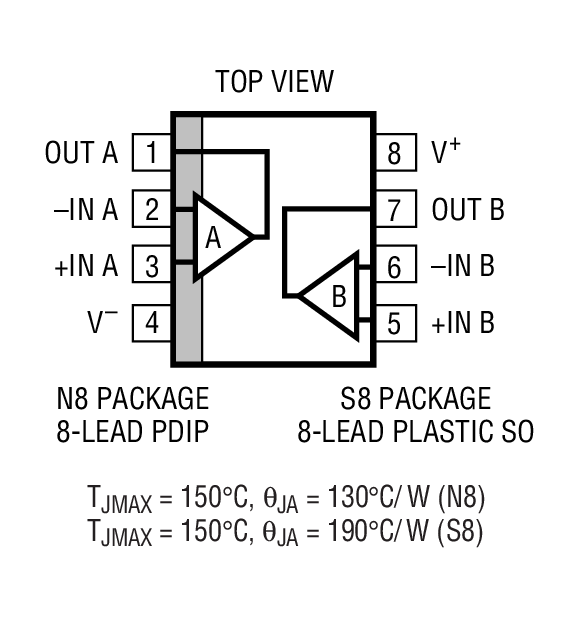

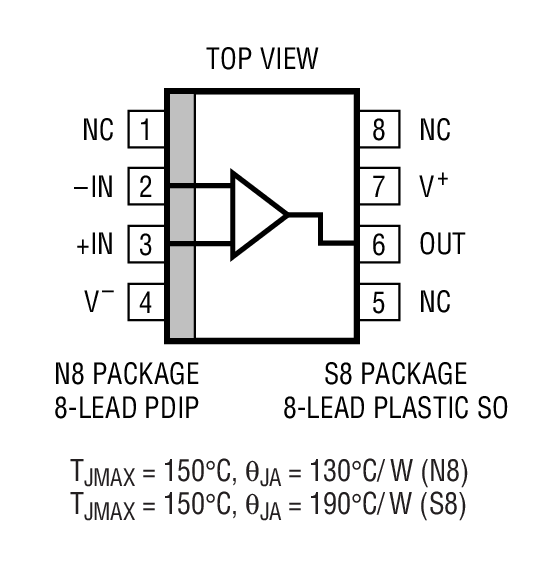

LT1494は8ピンMSOP、PDIP、SOパッケージで、LT1495は標準デュアル・オペアンプ・ピン配置のプラスチック8ピンPDIP、および8ピンSOパッケージで供給されます。 また、LT1496は14ピンSOパッケージとPDIPパッケージで供給されます。


アプリケーション

  • バッテリまたはソーラー電源システム
  • ポータブル計測
  • リモート･センサ･アンプ
  • マイクロパワー･フィルタ

製品カテゴリ

マーケット＆テクノロジー

類似製品 クリックしてパラメトリック検索ですべて見る

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

参考資料

  • すべてを表示 (13)
  • データシート (1)
  • 信頼性データ (1)
  • アプリケーション・ノート (4)
  • デザイン・ノート (3)
  • Product Selector Card (1)
  • 技術記事 (3)
    • Document Type

    ツールおよびシミュレーション

    LTspice

    LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



    LTspice

    下記製品はLTspiceで使用することが出来ます。:

    LT1495

    設計リソース

    アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

    製品番号 材料宣誓書（MD） 信頼性データ ピン/パッケージ図 CADシンボル、フットプリント & 3Dモデル
    LT1495CN8#PBF 材料宣誓書（MD） 信頼性データ 8-Lead PDIP (Narrow 0.3 Inch)
    LT1495CS8#PBF 材料宣誓書（MD） 信頼性データ 8-Lead SOIC (Narrow 0.15 Inch)
    LT1495CS8#TRPBF 材料宣誓書（MD） 信頼性データ 8-Lead SOIC (Narrow 0.15 Inch)
    LT1495HS8#PBF 材料宣誓書（MD） 信頼性データ 8-Lead SOIC (Narrow 0.15 Inch)
    LT1495HS8#TRPBF 材料宣誓書（MD） 信頼性データ 8-Lead SOIC (Narrow 0.15 Inch)
    LT1495IN8#PBF 材料宣誓書（MD） 信頼性データ 8-Lead PDIP (Narrow 0.3 Inch)
    LT1495IS8#PBF 材料宣誓書（MD） 信頼性データ 8-Lead SOIC (Narrow 0.15 Inch)
    LT1495IS8#TRPBF 材料宣誓書（MD） 信頼性データ 8-Lead SOIC (Narrow 0.15 Inch)
    ウェハ・ファブリケーション・データ R334 Reliability Data

    PCN-PDN情報

    以下ドロップダウンからモデルを選択しPCN/PDN通知に登録してください。過去の通知も参照できます。

    モデルを選択してPCN情報を参照
    • LT1495CN8#PBF 製造中
    • LT1495CS8#PBF 製造中
    • LT1495CS8#TRPBF 製造中
    • LT1495HS8#PBF 製造中
    • LT1495HS8#TRPBF 製造中
    • LT1495IN8#PBF 製造中
    • LT1495IS8#PBF 製造中
    • LT1495IS8#TRPBF 製造中
